La vista del territorio

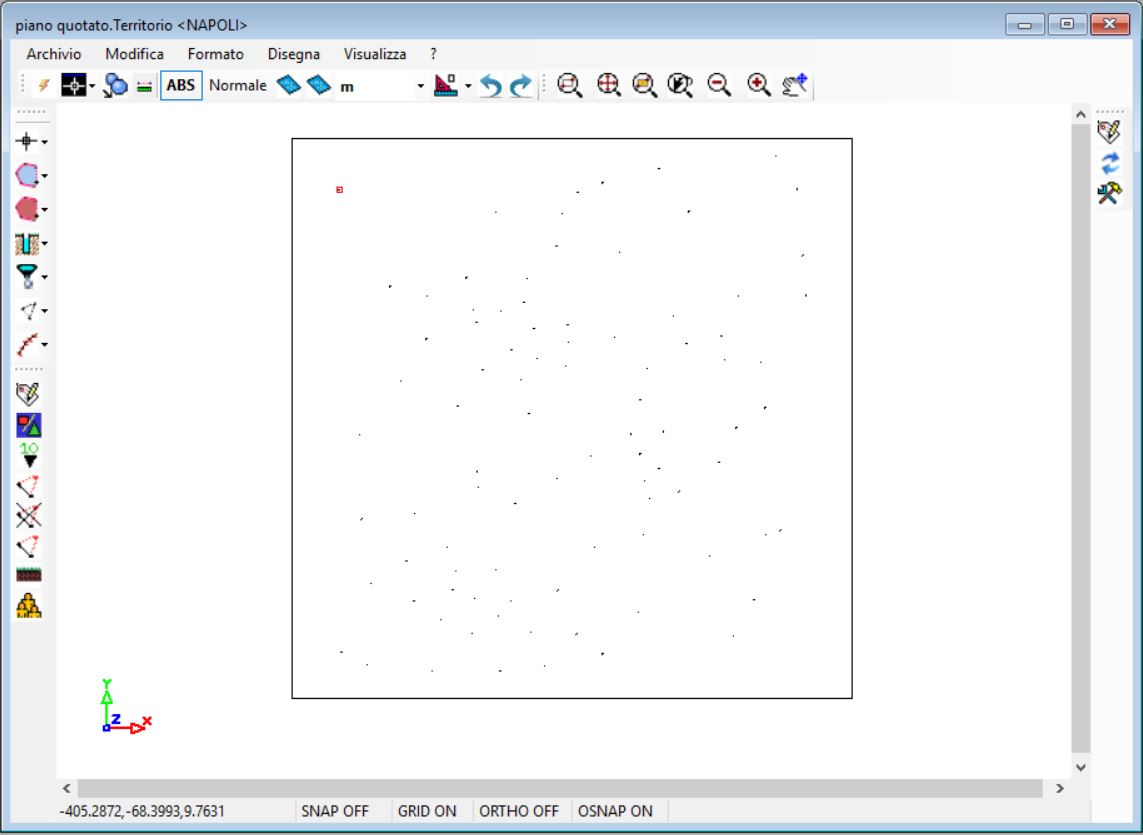

Uno dei nodi principali dell'albero di progetto è il Territorio. Posizionandosi con il mouse su tale nodo e cliccando sul pulsante di destra del mouse uscirà un menù di pop-up che contiene, tra gli altri comandi, anche il comando di Disegno. Questo consente l'attivazione della vista grafica del territorio che presenta  i limiti planimetrici e un andamento altimetrico dettato dai valori inseriti nel wizard. Tali valori sono modificabili cliccando sull'icona "Modifica forma" che si presenta sulla sinistra rispetto alla vista grafica.
Muovendosi con il mouse sul territorio si vedrà che nella barra inferiore sulla sinistra sono riportate le coordinate plano-altimetriche del punto.
Oltre al menù dei comandi la vista presenta due barre di comandi:
la barra a sinistra contiene comandi che consentono di definire i limiti  e altre caratteristiche del territorio e funzioni di inserimento (come ad es. l'inserimento dei punti topografici); la barra in alto contiene funzioni di disegno (come tutte le modalità) osnap, funzioni di zoom etc e il comando, molto importante, che consente di importare uno sfondo dwg oppure dxf su cui disegnare la rete.



La vista del territorio viene utilizzata per la modellazione del territorio.

Il menù superiore prevede una serie di comandi disponibili in ogni vista grafica.

La barra superiore consente di accedere ai comandi più frequentemente utilizzati.

La barra di sinistra contiene i comandi che agiscono direttamente sul territorio.

La barra di destra, se presente, contiene i comandi che agiscono sul singolo elemento selezionato.

Questi menù a partire dalla versione 2024 sono stati unificati nella barra principale posta superiormente.

Il menù contestuale consente di accedere ai comandi del territorio, a quelli dell'oggetto o degli oggetti selezionati in modalità di modifica multipla.
I comandi della barra di sinistra si riferiscono al territorio.

Nella parte superiore sono presenti gli elementi del modello che possono essere inseriti nel territorio:
  • punto topografico: inserisce un nuovo punto topografico sul territorio con la quota interpolata
  • area di consumo: inserisce una area di consumo con una spezzata chiusa
  • area colante: inserisce una area colante con una spezzata chiusa
  • sondaggio: inserisce un nuovo sondaggio che definisce le caratteristiche del territorio in quel punto
  • stazione di pioggia: inserisce una nuova stazione di pioggia in cui fissare i dati di pioggia
  • triangolo: inserisce un triangolo topografico definito con tre punti topografici
  • poligonale: inserisce una poligonale definita da N punti topografici

Nella parte inferiore sono presenti i comandi propri del territorio:

  • proprietà: apre la scheda proprietà del territorio
  • modifica forma:  consente di modificare dimensioni ed origine del territorio
  • quota elementi:
  • triangola:  avvia una triangolazione creando una serie di triangoli topografici
  • elimina triangolazione:  elimina tutti i triangoli generati dalla precedente triangolazione
  • contorno esterno: definisce il contorno esterno prima di avviare la triangolazione
  • sondaggi:  ?
  • abitanti: calcola il numero di abitanti presente in un oggetto avente una forma
Questi menù a partire dalla versione 2024 sono stati unificati nella barra principale posta superiormente.
per un elenco complessivo dei comandi del territorio vedi qui
