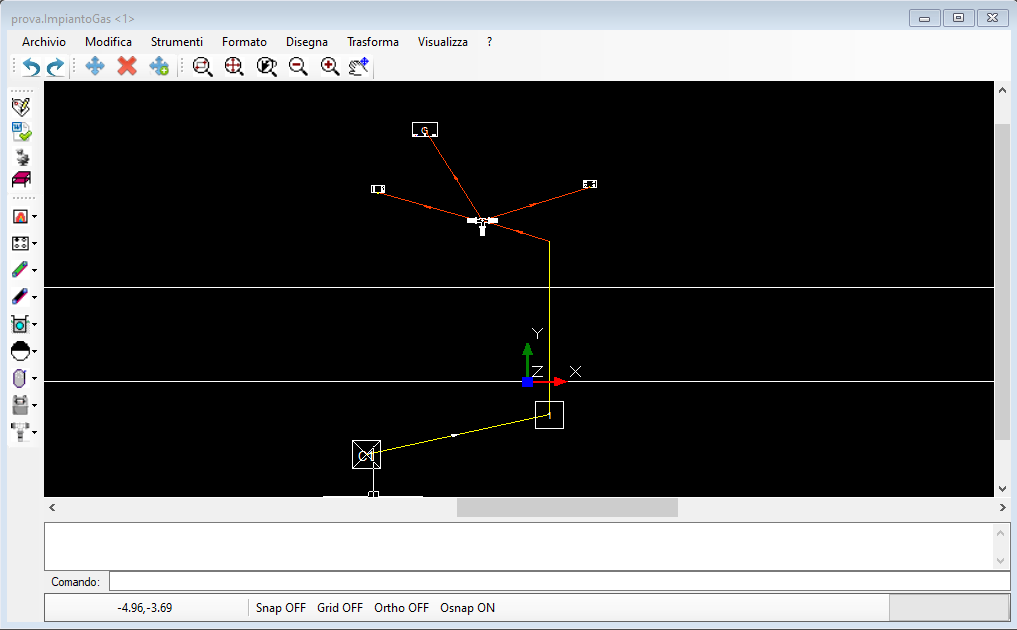

La vista dello schema

La vista visualizza una rappresentazione schematica dell'impianto gas.


La vista viene utilizzata per la creazione dello schema dell'impianto.

Il menù superiore prevede una serie di comandi disponibili in ogni vista grafica.

La barra superiore consente di accedere ai comandi più frequentemente utilizzati.

La barra di sinistra contiene i comandi che agiscono direttamente sull'impianto.

La barra di destra, se presente, contiene i comandi che agiscono sul singolo elemento selezionato.

Il menù contestuale consente di accedere ai comandi dell' impianto, a quelli dell'elemento o degli elementi selezionati in modalità di modifica multipla.


I comandi della barra di sinistra si riferiscono all'impianto.

Nella parte superiore sono presenti i comandi propri dell'impianto:
  • proprietà: apre la scheda proprietà dell'impianto
  • check:  consente di effettuare un controllo rapido del modello
  • calcolo: consente di accedere alla scheda di calcolo
  • piani: consente di accedere alla lista dei piani
  • seleziona elementi: consente di selezionare uno o più elementi per un riposizionamento nel layout del piano

Nella parte inferiore sono presenti gli elementi del modello che possono essere inseriti nell'impianto:
  • utenza gas: inserisce un apparecchio sanitario della tipologia richiesta
  • diramazione inserisce una diramazione tra due elementi già inseriti
