Come bilanciare una rete idronica per il riscaldamento

Portate di progetto, perdite di carico, valvole, pompe e funzionamento a carico parziale

Ultimo aggiornamento: 2026-09-21

In sintesi

Il bilanciamento distribuisce a ogni terminale la portata necessaria evitando che i circuiti più vicini sottraggano acqua a quelli sfavoriti. Richiede portate di progetto, perdite dei percorsi, autorità delle valvole e prevalenza della pompa. Il comportamento a carico parziale è importante quanto il punto nominale.

Aumentare la prevalenza può far crescere rumore, consumi e portate nei circuiti favoriti, senza garantire il servizio a quelli sfavoriti. La soluzione richiede resistenze e regolazione distribuite correttamente nella rete.

Calcolare le portate dei circuiti

Convertire le potenze in portate usando il salto termico di progetto. Collegare ogni valore al terminale e aggregare procedendo verso la centrale. Dichiarare unità e condizioni per evitare incoerenze tra calcolo termico e idraulico.

Calcolare le perdite di carico

Considerare tubazioni, raccordi, valvole, terminali e componenti. Individuare il circuito indice, ossia il percorso che richiede la maggiore prevalenza utile. I rami in parallelo devono condividere la stessa differenza di pressione ai nodi comuni.

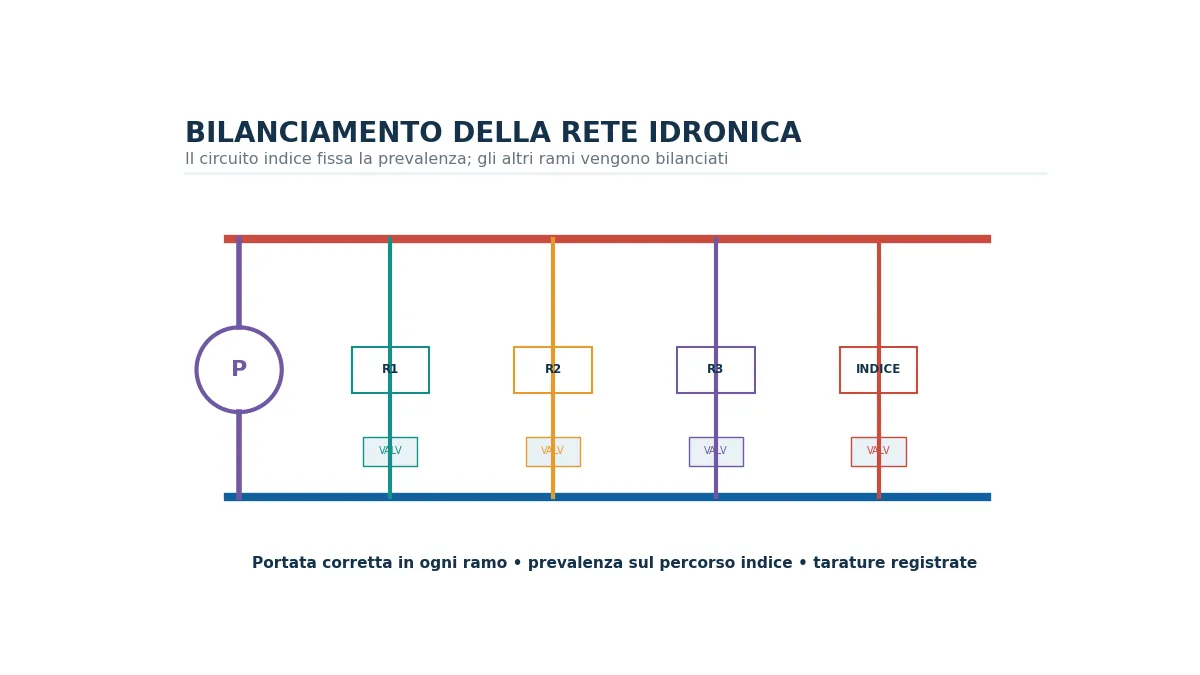

I rami in parallelo ricevono la portata di progetto mediante valvole tarate rispetto al circuito idraulicamente sfavorito.

Dimensionare gli organi di bilanciamento

Introdurre la resistenza necessaria nei circuiti favoriti senza compromettere autorità e regolazione. Valvole statiche, dinamiche o indipendenti dalla pressione richiedono campi di lavoro e tarature coerenti con portata e pressione disponibili.

Selezionare la pompa

La pompa deve fornire la portata totale e la prevalenza del circuito indice, includendo i componenti comuni. Con portata variabile, definire una logica di regolazione che limiti pressioni e consumi quando le valvole terminali chiudono.

Verificare il carico parziale

Simulare la chiusura di zone e terminali. Controllare differenze di pressione, portate minime della sorgente, rumorosità e stabilità delle valvole. Eventuali by-pass o separatori devono rispondere a una funzione esplicita, non nascondere lo squilibrio.

Tarare e verificare in campo

Impostare valvole e pompa, misurare portate o differenze di pressione e confrontare con i valori di progetto. Registrare tarature e aggiornare gli elaborati affinché la rete possa essere ripristinata dopo manutenzioni.

Errori frequenti

• Sommare le perdite di tutti i rami in parallelo.
• Scegliere la pompa prima di definire il circuito indice.
• Strozzare le valvole senza verificare autorità e rumore.
• Trascurare il funzionamento con molte valvole chiuse.
• Non registrare le tarature finali.

Indicazioni conclusive

Il bilanciamento collega il calcolo delle portate al comportamento reale della rete. Pompa e valvole devono mantenere condizioni stabili sia al carico di progetto sia quando una parte dei terminali riduce la richiesta.

Software correlati

• Thermo

Domande frequenti

È il percorso che richiede la maggiore prevalenza utile tra mandata e ritorno nelle condizioni di progetto.

No. Per rami in parallelo si considera il percorso indice più i componenti comuni.

Perché la chiusura delle valvole cambia portate e pressioni e può causare rumore, instabilità e consumi eccessivi.
