ACQ-0036 · Acquedotti · Livello intermedio

Quando sono necessari blocchi di ancoraggio e giunti antisfilamento

Equilibrio delle spinte idrauliche nei cambi di direzione e nei punti singolari

Ultimo aggiornamento: 2026-09-11

In sintesi

Curve, tee, riduzioni, estremità cieche e valvole possono generare spinte non equilibrate. Il progettista deve stabilire se trasferirle al terreno con un blocco di contrasto o distribuirle lungo la condotta mediante giunti e tubazioni resistenti alla trazione. La scelta dipende da pressione di verifica, geometria, diametro, terreno, spazio disponibile, materiale e sequenza di montaggio.

La spinta di progetto non deve derivare soltanto dalla pressione ordinaria. Collaudo, colpo d'ariete, manovre e configurazioni temporanee possono risultare più gravosi.

Individuare dove nascono le spinte non equilibrate

La pressione esercita forze sulle sezioni terminali. Nei tratti rettilinei continui tali azioni si equilibrano; presso curve, derivazioni, riduzioni, tappi e organi di intercettazione resta invece una risultante che deve essere trasmessa in sicurezza.

Valutare direzione e intensità della risultante

La forza dipende dalla pressione di verifica e dall'area interna, oltre che dall'angolo e dalla configurazione del pezzo speciale. Vanno considerate anche le componenti dovute alla quantità di moto quando significative e le combinazioni più sfavorevoli.

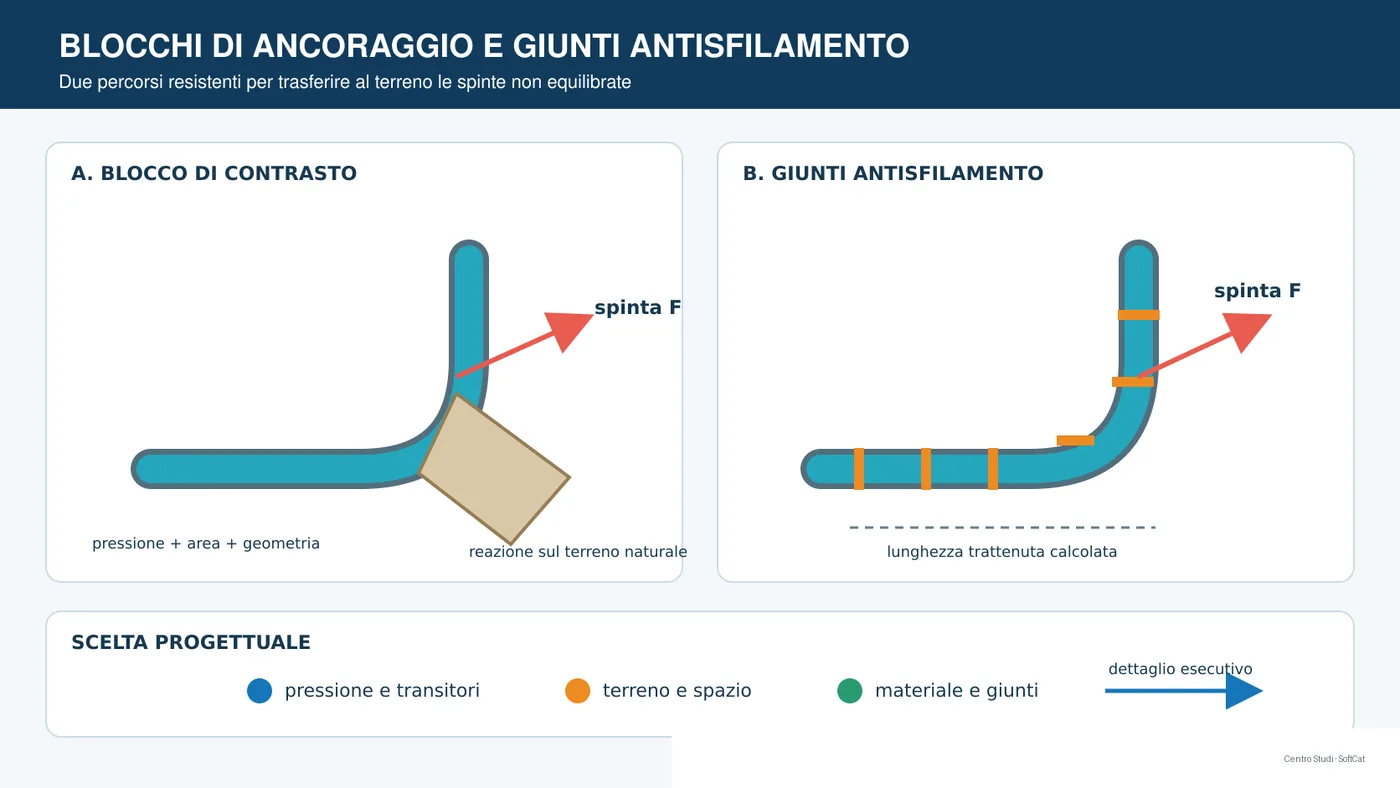

Confronto tra blocco di contrasto e sistema a giunti antisfilamento per l'equilibrio delle spinte.

Quando utilizzare un blocco di ancoraggio

Il blocco è adatto quando esiste terreno naturale competente contro cui sviluppare la reazione, lo spazio è sufficiente e la geometria consente un getto affidabile. La superficie resistente va determinata con parametri geotecnici cautelativi, senza affidarsi al solo peso del calcestruzzo.

Quando preferire giunti antisfilamento

Una linea a giunti trattenuti può essere preferibile in terreni scadenti, aree congestionate, attraversamenti, scavi ristretti o punti nei quali il blocco interferirebbe con altre opere. Occorre calcolare la lunghezza necessaria a mobilitare attrito e resistenza del sistema tubo-terreno.

Curare dettagli e fasi costruttive

Il blocco deve appoggiare su terreno indisturbato, lasciare accessibili i giunti quando richiesto e non caricare impropriamente tubo o pezzo speciale. Nei sistemi trattenuti ogni giunto compreso nella lunghezza resistente deve essere montato e documentato correttamente.

Procedura operativa consigliata

1. Censire tutti i punti di discontinuità. 2. Definire pressione massima, collaudo e transitori. 3. Calcolare risultante e direzione della spinta. 4. Caratterizzare terreno, falda e spazi disponibili. 5. Confrontare blocco, sistema antisfilamento o soluzione combinata. 6. Verificare resistenze, scorrimento e deformazioni. 7. Rappresentare dettagli, lunghezze trattenute e sequenza di posa. 8. Controllare l'opera prima del reinterro.

Errori frequenti da evitare

• Dimensionare con la sola pressione di esercizio.
• Usare parametri del terreno non verificati.
• Gettare contro terreno rimaneggiato o riporto incoerente.
• Dimenticare riduzioni, tee, tappi e valvole.
• Trattenere pochi giunti senza calcolare la lunghezza efficace.
• Ignorare configurazioni temporanee e prova di pressione.

Indicazioni conclusive

Il dispositivo corretto è quello che garantisce un percorso resistente continuo dalla spinta idraulica al terreno. Pressione, terreno, geometria e costruibilità devono essere verificati insieme e documentati nei particolari esecutivi.

Software correlati

• SofTCatStudio - Reti idriche

Domande frequenti

No. La spinta può essere assorbita anche da un sistema continuo o da giunti antisfilamento dimensionati per la specifica condizione.

Si adotta la condizione più gravosa tra esercizio, massima pressione, transitori e prova, secondo criteri e norme applicabili.

Generalmente no. È decisiva la reazione mobilitabile dal terreno nella direzione della spinta, oltre alle verifiche di stabilità.
