TOP-0020 · Topografia e progettazione stradale · Livello avanzato
Come compensare una piccola rete topografica
Osservazioni ridondanti, pesi, minimi quadrati, residui, precisione e controlli esterni
Ultimo aggiornamento: 2026-09-24
In sintesi
La compensazione combina osservazioni ridondanti per ottenere coordinate coerenti e stimarne la precisione. Il metodo dei minimi quadrati distribuisce le correzioni in funzione del modello e dei pesi, ma presuppone dati privi di errori grossolani, riferimenti definiti e precisioni realistiche delle osservazioni.
La compensazione non trasforma osservazioni errate in dati affidabiliPrima dell'aggiustamento verificare chiusure, unità, identificativi e anomalie. Pesi irrealistici o vincoli errati possono produrre residui piccoli e coordinate apparentemente precise ma fisicamente non attendibili.
Definire rete, incognite e riferimento
Rappresentare punti noti e incogniti, distanze, direzioni e dislivelli. Stabilire quali coordinate sono fissate e quali stimate, evitando difetti di origine, orientamento o scala. Il riferimento deve essere sufficiente ma non sovrabbondante rispetto alla reale affidabilità dei capisaldi.
Controllare e classificare le osservazioni
Uniformare unità e convenzioni, verificare chiusure preliminari e cercare errori grossolani. Raggruppare misure per tipologia, strumento e condizioni. Conservare dati originali e non correggere manualmente le osservazioni senza registrarne la motivazione.
Assegnare precisioni e pesi realistici
Derivare deviazioni standard da specifiche strumentali, metodo e ripetizioni, includendo la dipendenza dalla distanza quando pertinente. I pesi relativi governano la distribuzione delle correzioni: valori arbitrari alterano coordinate e indicatori di qualità.

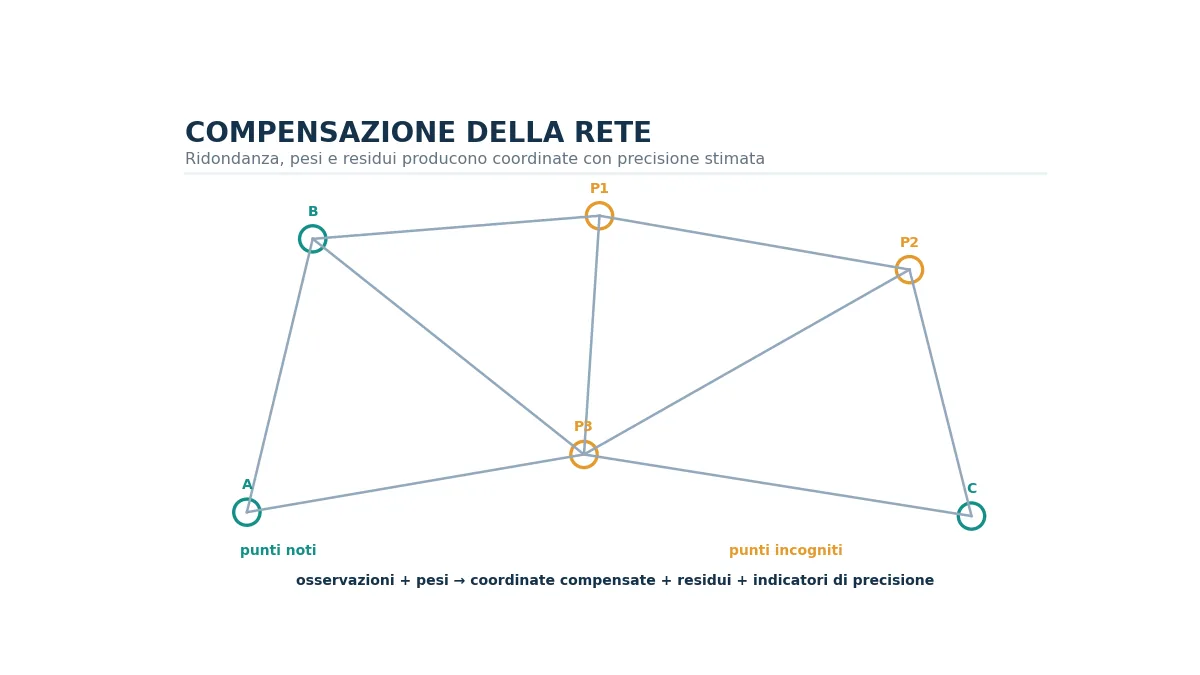

Le osservazioni ridondanti collegano punti noti e incogniti; la compensazione produce coordinate, residui e indicatori di precisione.
Risolvere il sistema ai minimi quadrati
Linearizzare le equazioni se necessario, partire da coordinate approssimate coerenti e iterare fino alla convergenza. Conservare numero di iterazioni, correzioni e criterio di arresto. Una mancata convergenza segnala spesso geometria debole, approssimazioni errate o dati incoerenti.
Analizzare residui e statistiche
Esaminare residui standardizzati, fattore di varianza, precisioni delle coordinate e correlazioni. Cercare pattern per punto o sessione. Un'osservazione sospetta va verificata nei dati di campagna prima di qualsiasi esclusione.
Confrontare con controlli esterni
Utilizzare punti o misure indipendenti non inseriti nell'aggiustamento. Verificare distanze, direzioni e quote significative e confrontare l'incertezza prevista con gli scarti osservati. Documentare vincoli, pesi, dati esclusi e risultati.
Errori frequenti
- Compensare senza controlli preliminari delle chiusure.
- Fissare troppi punti come se fossero privi di incertezza.
- Assegnare lo stesso peso a osservazioni di qualità diversa.
- Eliminare automaticamente il residuo maggiore.
- Valutare la rete soltanto dalla convergenza numerica.
Indicazioni conclusive
La compensazione rende esplicita la coerenza della rete, ma la qualità nasce dal progetto delle osservazioni. Pesi motivati, diagnostica e controlli esterni devono accompagnare le coordinate finali.
Software correlati
Domande frequenti
A cosa servono i pesi?Esprimono la precisione relativa delle osservazioni e determinano come le correzioni vengono distribuite.
Un residuo elevato identifica certamente un errore?No. È un segnale da indagare considerando rete, pesi, modello e dati di campagna.
Servono punti di controllo esterni?Sono molto utili perché verificano la capacità della soluzione su dati non usati nella compensazione.
