MUR-0004 · Muratura e interventi locali · Livello intermedio

Come valutare il comportamento scatolare di un edificio in muratura

Ammorsamenti, impalcati, cordoli e trasferimento delle azioni

Ultimo aggiornamento: 2026-09-19

In sintesi

Il comportamento scatolare richiede che pareti ortogonali e impalcati trasferiscano le azioni attraverso collegamenti efficaci. Non è una proprietà automatica dell'edificio: deve essere verificata mediante rilievo dei dettagli, coerenza del modello e controllo dei possibili meccanismi fuori piano.

Orditura, deformabilità, continuità e ancoraggi determinano la capacità di ripartire le azioni e trattenere le pareti fuori piano.

Comprendere il funzionamento scatolare

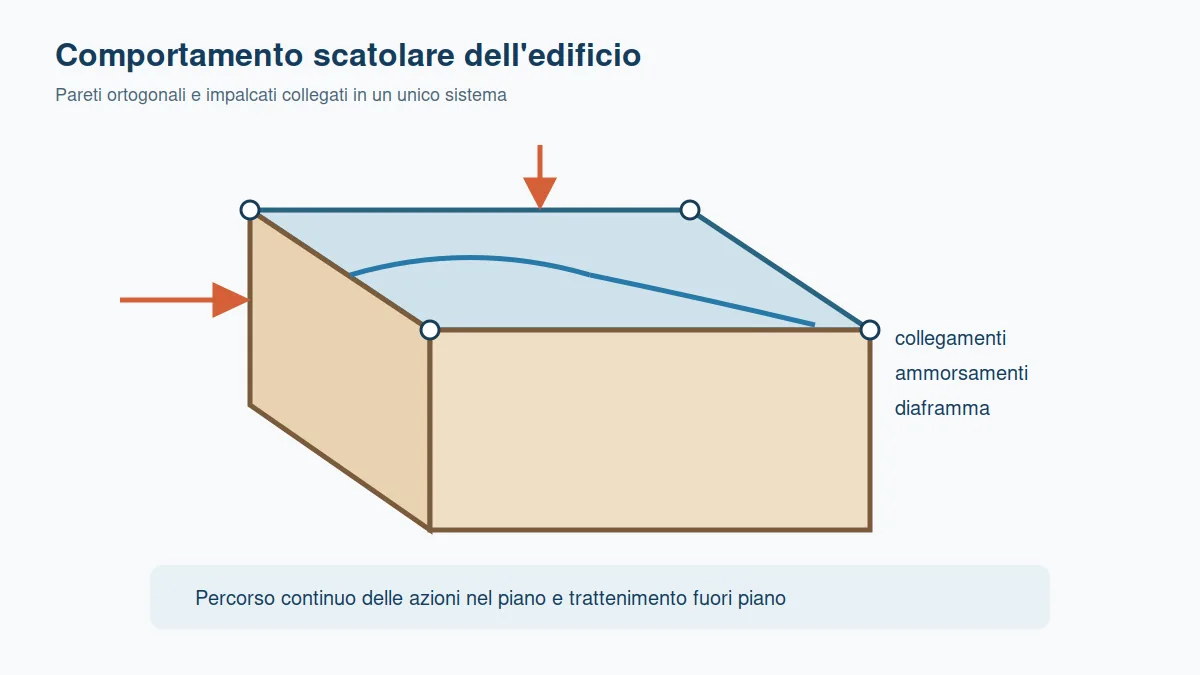

Le azioni orizzontali devono passare dagli impalcati alle pareti resistenti e quindi alle fondazioni. Pareti parallele e ortogonali collaborano soltanto se gli incroci e i collegamenti sono capaci di trasferire le forze previste.

Verificare ammorsamenti e connessioni

Esaminare tessitura agli incroci, cantonali, martelli murari, catene e collegamenti aggiunti. Fessure verticali o corpi costruiti in epoche diverse possono indicare assenza di collaborazione tra pareti contigue.

Valutare rigidezza e ancoraggio degli impalcati

Identificare orditura, tavolato, soletta, cordoli e dispositivi di connessione. Distinguere la capacità di distribuire azioni nel piano da quella di impedire il ribaltamento fuori piano delle pareti.

Impalcati e pareti collaborano soltanto attraverso collegamenti efficaci.

Controllare coperture e spinte

Coperture pesanti o spingenti possono aggravare i meccanismi locali. Verificare appoggi, catene, capriate e connessioni, evitando che gli interventi di irrigidimento trasferiscano azioni non sostenibili alle pareti.

Tradurre i collegamenti nel modello

L'ipotesi di diaframma rigido, deformabile o assente deve derivare dal rilievo. Masse e azioni vanno ripartite coerentemente. Collegamenti incerti richiedono scenari alternativi o verifiche locali dedicate.

Integrare analisi globale e meccanismi locali

Anche con un modello globale verificato, pareti non trattenute possono attivare ribaltamenti fuori piano. Controllare facciate, timpani, parapetti, cantonali e collegamenti ai solai e alla copertura.

Errori frequenti

• Dare per acquisito il comportamento scatolare.
• Assumere rigido ogni impalcato.
• Confondere ripartizione nel piano e trattenimento fuori piano.
• Ignorare giunti e fasi costruttive.
• Irrigidire i solai senza verificare pareti e collegamenti.

Indicazioni conclusive

Il comportamento scatolare nasce da un percorso resistente continuo e va dimostrato, non presunto, attraverso dettagli e verifiche coerenti.

Software correlati

• Edifici in muratura

Domande frequenti

No, deve essere continuo, collegato e compatibile con pareti e impalcati senza introdurre effetti sfavorevoli.

Non necessariamente, ma modifica la distribuzione delle azioni e richiede un modello coerente con la sua deformabilità.

No, i meccanismi locali devono essere esaminati separatamente quando possono attivarsi.
