MUR-0009 · Muratura e interventi locali · Livello intermedio

Come confrontare la muratura prima e dopo l'apertura di un vano

Rigidezza, resistenza e spostamenti nello stato di fatto e di progetto

Ultimo aggiornamento: 2026-09-19

In sintesi

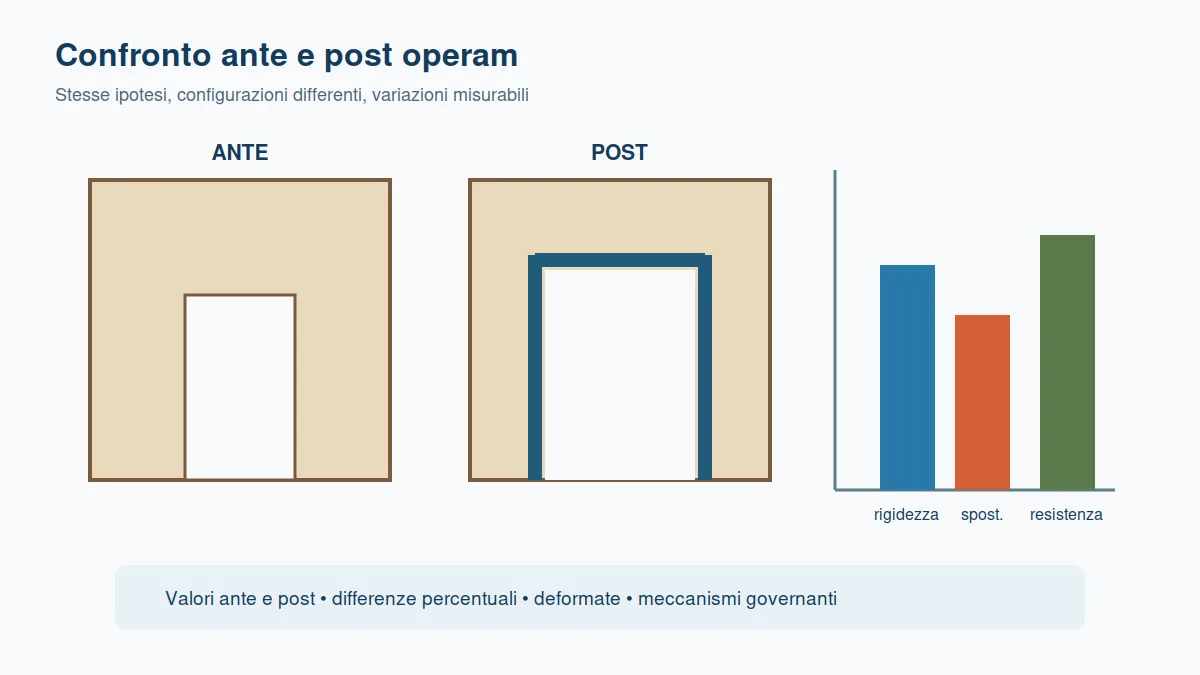

Il confronto ante e post operam misura l'effetto strutturale dell'apertura e dell'eventuale rinforzo. I due modelli devono condividere geometria di riferimento, materiali, carichi e criteri di calcolo, così che le differenze dipendano soltanto dall'intervento analizzato.

Proprietà, vincoli e combinazioni devono rimanere coerenti; altrimenti la variazione non è attribuibile con chiarezza alla nuova apertura.

Costruire lo stato di fatto

Rappresentare parete, aperture esistenti, maschi, fasce, materiali e carichi prima dell'opera. Il modello deve includere degrado e rinforzi già presenti, senza idealizzare una configurazione originaria non più esistente.

Costruire lo stato di progetto

Modificare esclusivamente gli elementi interessati: nuovo vano, muratura residua, architrave o cerchiatura. Conservare riferimenti e criteri comuni per rendere trasparente il confronto.

Confrontare rigidezza e spostamenti

Valutare variazione della rigidezza laterale e spostamento sotto la stessa azione di riferimento. Controllare anche redistribuzioni tra maschi e possibili effetti sulla regolarità della parete e del piano.

Stato di fatto e progetto vanno confrontati con carichi e criteri omogenei.

Confrontare resistenza e meccanismi

Confrontare capacità globale e degli elementi, verificando se il meccanismo governante cambia dopo l'opera. La capacità aggiunta dal telaio deve essere compatibile con nodi, ancoraggi e muratura residua.

Presentare variazioni e non solo valori assoluti

Riportare valori ante e post, differenza assoluta e percentuale, insieme a deformate e schemi. Evidenziare parametri governanti e limiti normativi o progettuali usati per giudicare la compatibilità.

Collegare la parete all'edificio

Verificare se la variazione locale modifica baricentro delle rigidezze, torsione o distribuzione delle azioni al piano. Se l'effetto non è locale, estendere l'analisi all'organismo strutturale.

Errori frequenti

• Usare carichi diversi nei due modelli.
• Confrontare solo la resistenza e non la rigidezza.
• Sommare la capacità del telaio senza verificarne gli ancoraggi.
• Ignorare il cambio del meccanismo governante.
• Presentare percentuali senza valori e ipotesi di riferimento.

Indicazioni conclusive

Il confronto è significativo soltanto se i due modelli differiscono per l'intervento e documentano con chiarezza effetti locali e globali.

Software correlati

• Apertura Vani

Domande frequenti

Almeno rigidezza, resistenza, spostamenti, meccanismi governanti e variazioni nella distribuzione delle azioni.

Solo se l'intervento resta effettivamente locale e non altera in modo significativo la risposta dell'edificio.

Per isolare l'effetto dell'intervento ed evitare che le differenze dipendano da ipotesi non omogenee.
