ACQ-0023 · Acquedotti · Livello intermedio
Quando considerare le perdite di carico localizzate
Coefficienti K, velocità di riferimento e peso rispetto alle perdite distribuite
Ultimo aggiornamento: 2026-09-11
In sintesi
Curve, valvole, tee, imbocchi, sbocchi e variazioni di sezione dissipano energia oltre alle perdite distribuite. Nelle reti lunghe il loro peso può essere modesto, mentre diventa rilevante in impianti compatti, stazioni di pompaggio, rami corti e componenti fortemente resistenti. La perdita si rappresenta normalmente con Δh = K v²/(2g), usando K e velocità di riferimento coerenti.
Verificare ciò che è già inclusoUna valvola modellata come elemento specifico può già produrre la propria perdita. Aggiungere anche un K equivalente può conteggiare due volte la stessa dissipazione.
Perdite distribuite e localizzate
Le prime si sviluppano lungo la condotta; le seconde sono associate a discontinuità concentrate. Entrambe riducono il carico, ma richiedono dati e rappresentazioni differenti.
Formulazione con coefficiente K
La relazione Δh = K v²/(2g) lega la perdita all'altezza cinetica. Il coefficiente dipende da geometria, apertura, numero di Reynolds e velocità adottata come riferimento.

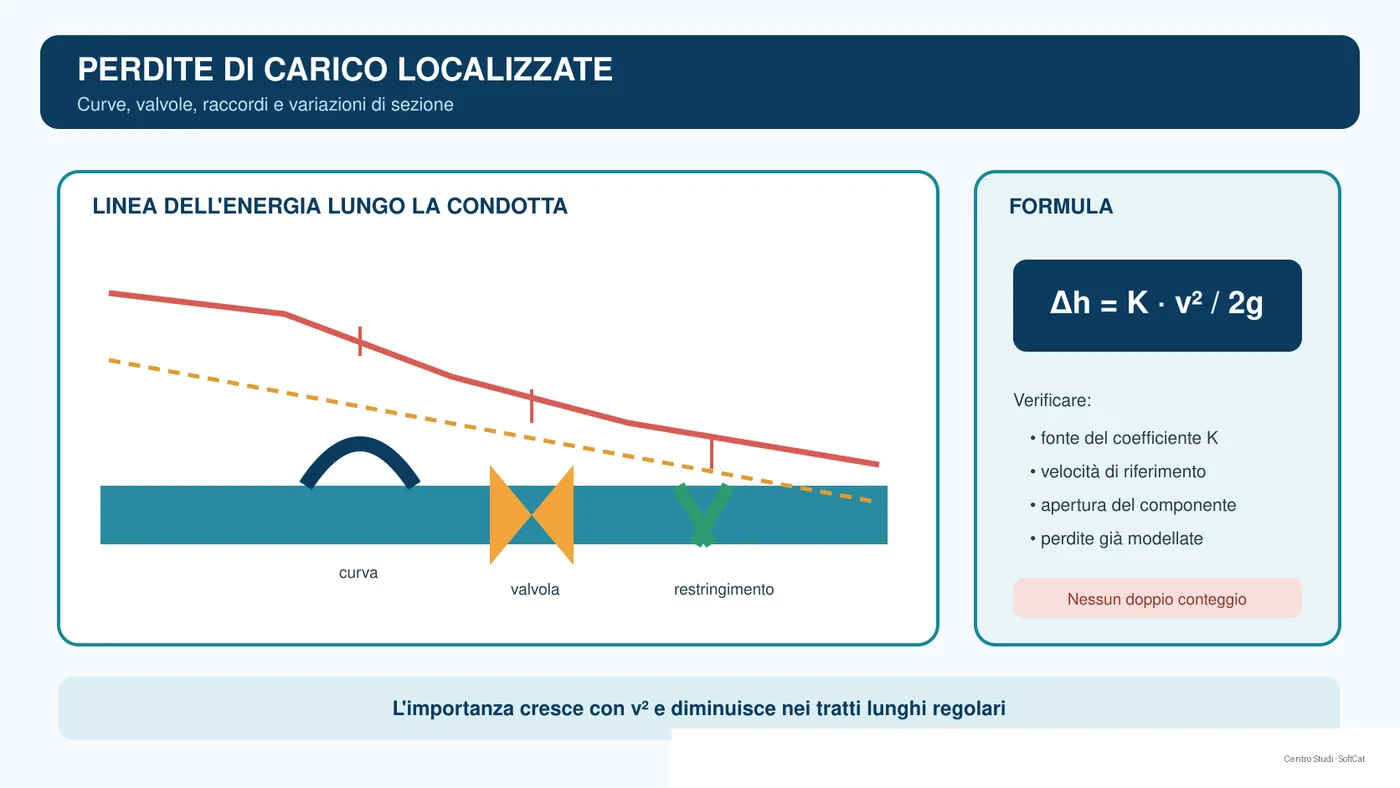

Perdite distribuite e contributi localizzati lungo una condotta in pressione.
Componenti da valutare
Sono tipici imbocchi, sbocchi, curve, tee, restringimenti, allargamenti, misuratori e valvole. Per componenti commerciali sono preferibili curve o dati del produttore nel campo di esercizio.
Quando incidono sul risultato
L'effetto cresce con il quadrato della velocità ed è importante nei tratti corti con molti accessori, nelle stazioni di pompaggio e quando il margine di pressione è ridotto. In lunghe adduzioni regolari può essere secondario rispetto all'attrito distribuito.
Metodo della lunghezza equivalente
La perdita locale può essere trasformata in una lunghezza di condotta equivalente, purché diametro, scabrezza e regime siano coerenti. Non va sommata nuovamente come K nello stesso calcolo.
Scelta dei coefficienti
K deve provenire da manuali, prove o schede tecniche compatibili con forma e apertura. Un valore tabellare indicativo non sostituisce il dato specifico di una valvola parzializzata o di un dispositivo complesso.
Analisi di sensibilità
Nei casi dubbi si confrontano risultati con perdita minima, plausibile e cautelativa. Pressione, punto di lavoro della pompa e ripartizione delle portate mostrano se il dettaglio è significativo.
Procedura operativa consigliata
1. Inventariare gli accessori rilevanti. 2. Verificare quali perdite sono già modellate. 3. Scegliere K o lunghezza equivalente. 4. Identificare la velocità di riferimento. 5. Inserire la perdita nel tratto corretto. 6. Confrontarla con la perdita distribuita. 7. Eseguire sensibilità nei tratti critici. 8. Documentare fonti e ipotesi.
Errori frequenti da evitare
- Usare K senza indicare la velocità di riferimento.
- Applicare valori di valvole completamente aperte a valvole regolate.
- Sommare K e lunghezza equivalente della stessa perdita.
- Trascurare gli accessori delle stazioni di pompaggio.
- Dettagliare ogni raccordo in reti dove l'effetto è irrilevante.
Indicazioni conclusive
Le perdite localizzate vanno considerate quando possono modificare la decisione progettuale. Il metodo deve essere coerente, tracciabile e privo di duplicazioni.
Software correlati
Domande frequenti
Devo inserire ogni curva della rete?Solo se il dettaglio è proporzionato allo scopo e l'effetto complessivo non è trascurabile.
Posso sommare direttamente i coefficienti K?Sì se sono riferiti alla stessa velocità; altrimenti devono essere convertiti coerentemente.
K e lunghezza equivalente sono metodi alternativi?Sì per la stessa perdita; applicarli entrambi produce un doppio conteggio.
