DTM-0005 · Topografia e progettazione stradale · Livello intermedio

Come controllare la qualità di un modello digitale del terreno

Punti indipendenti, residui, triangoli, bordi, sezioni, anomalie e rapporto di validazione

Ultimo aggiornamento: 2026-09-24

In sintesi

La validazione di un DTM combina controlli numerici e morfologici. Punti indipendenti misurano gli scarti altimetrici, mentre curve, pendenze, triangoli e sezioni rivelano errori locali. Un solo indicatore medio non descrive bordi, discontinuità, zone poco rilevate e anomalie concentrate.

Non validare il modello con gli stessi punti usati per costruirlo

Sui vertici della TIN lo scarto può essere nullo per costruzione. Servono punti indipendenti, distribuiti nelle diverse condizioni morfologiche, e controlli specifici nelle aree critiche del progetto.

Definire un piano di controllo

Collegare verifiche a scopo, precisione e morfologia. Distribuire punti indipendenti fra pianure, pendii, scarpate, impluvi e bordi. Identificare aree prioritarie come opere, sezioni di progetto e zone usate per i volumi.

Calcolare residui altimetrici

Interpolare la quota del DTM nei punti di controllo e sottrarre la quota osservata con segno dichiarato. Calcolare indicatori sintetici e analizzare distribuzione e valori estremi. Separare classi morfologiche per evitare che zone facili nascondano errori nelle zone complesse.

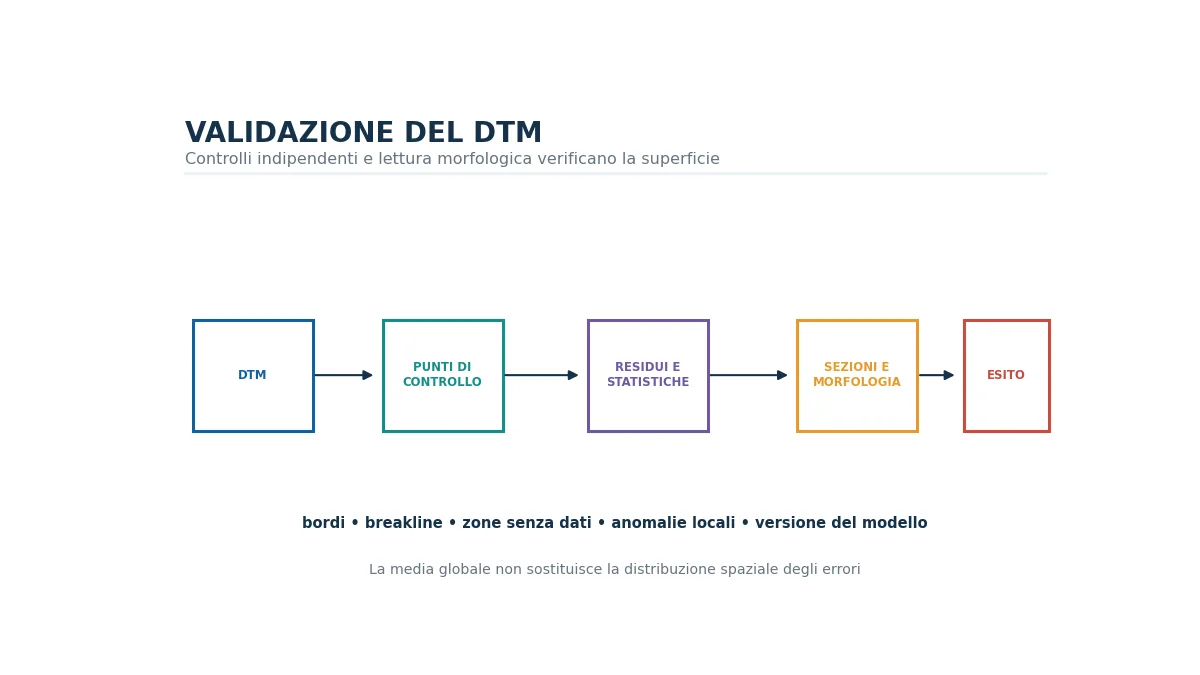

Flusso di validazione di un modello digitale del terreno con punti di controllo e residui. Punti indipendenti e controlli morfologici verificano quote, triangoli, bordi e completezza della superficie.

Ispezionare triangoli e bordi

Cercare facce lunghe, strette, ripide o estese oltre i dati. Controllare breakline, fori e raccordi ai bordi. Visualizzare ombreggiatura e pendenze per riconoscere cuspidi, gradini e bande non giustificate dalla morfologia.

Usare sezioni e curve di livello

Tracciare sezioni trasversali alle forme principali e confrontarle con punti e linee rilevati. Le curve di livello evidenziano anelli, oscillazioni e deviazioni degli impluvi. Ogni anomalia va ricondotta ai dati o ai vincoli.

Valutare copertura e zone senza supporto

Mappare densità dei punti, distanza dal dato più vicino e aree estrapolate. Un modello continuo può nascondere zone prive di osservazioni. Escluderle, integrarle o segnalarle esplicitamente nel prodotto finale.

Redigere il rapporto di validazione

Documentare fonti, riferimenti, filtri, breakline, confini, indicatori, punti indipendenti, anomalie corrette e limiti residui. Collegare ogni elaborato alla versione della superficie e conservare dati e procedure ripetibili.

Errori frequenti

Usare come controllo i vertici della TIN.
Affidarsi soltanto all'errore medio globale.
Trascurare bordi e zone scarsamente rilevate.
Correggere anomalie senza aggiornare gli elaborati derivati.
Consegnare il modello senza descriverne campo di validità e limiti.

Indicazioni conclusive

Un DTM validato non è privo di incertezza: rende note qualità, distribuzione degli errori e zone di applicabilità. Numeri e controllo morfologico devono confermarsi reciprocamente.

Software correlati

Domande frequenti

Perché non bastano i punti della TIN?

Perché la superficie passa per essi e lo scarto può risultare nullo senza dimostrare la qualità fra i punti.

Quale indicatore usare?

Servono più indicatori e l'analisi spaziale dei residui; nessun valore medio descrive da solo tutte le anomalie.

Come controllo le zone senza punti?

Con mappe di densità o distanza dal dato, sopralluoghi e limitando o segnalando le aree estrapolate.
