Come convertire coordinate polari e cartesiane
Origine, orientamento, distanza, direzione, incrementi e controllo inverso
Ultimo aggiornamento: 2026-09-24
In sintesi
Le coordinate polari descrivono un punto mediante distanza e direzione rispetto a una stazione; quelle cartesiane mediante incrementi lungo gli assi. La conversione è alla base di rilievo e tracciamento, ma richiede origine, asse iniziale, verso positivo e unità angolare dichiarati senza ambiguità.
La stessa coppia distanza-angolo cambia punto se cambia l'orientamentoPrima del calcolo verificare da quale asse parte l'angolo, in quale verso cresce e se è espresso in gradi sessagesimali, centesimali o radianti. Un errore di convenzione può produrre coordinate plausibili ma errate.
Definire stazione e orientamento
Stabilire coordinate della stazione, direzione di riferimento e convenzione degli assi. Se l'osservazione è una lettura al cerchio, ricavare l'azimut mediante la costante di orientamento. Conservare separati dato osservato e direzione calcolata per mantenere la tracciabilità.
Passare dalle polari alle cartesiane
Scomporre la distanza orizzontale nei due incrementi mediante seno e coseno coerenti con la convenzione. Sommare gli incrementi alle coordinate della stazione. Controllare subito i segni attraverso il quadrante atteso e verificare che la distanza dalla stazione sia quella originaria.

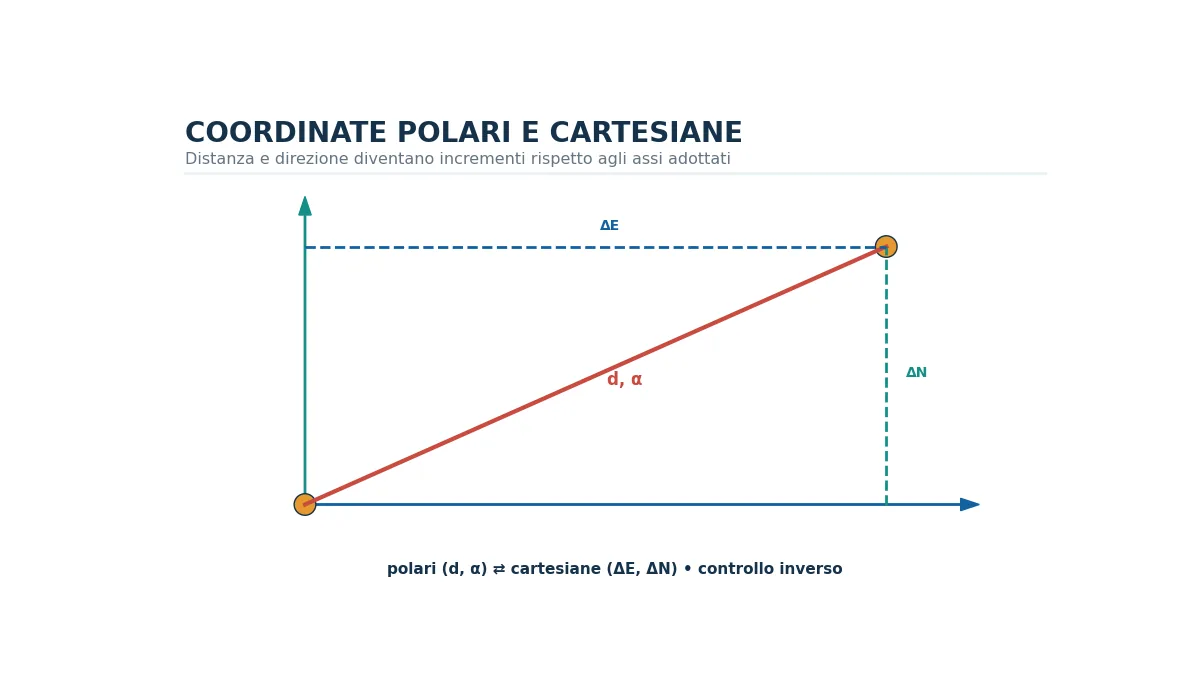

Distanza e direzione vengono scomposte negli incrementi cartesiani rispetto alla stazione e all'orientamento adottato.
Passare dalle cartesiane alle polari
Calcolare le differenze fra punto e stazione, quindi distanza e direzione con una funzione che conservi il quadrante. Riportare l'angolo nell'intervallo stabilito. Invertendo origine e destinazione, la distanza resta invariata mentre la direzione cambia di un angolo piatto.
Gestire la componente altimetrica
Se si parte da distanza inclinata e angolo verticale, ridurre prima la distanza all'orizzonte e ricavare il dislivello, includendo altezza strumentale e del bersaglio. Non mescolare angolo zenitale e angolo di elevazione.
Eseguire il calcolo inverso
Dopo la trasformazione, ricostruire distanza e direzione dalle coordinate ottenute. Differenze superiori al solo arrotondamento indicano errori di unità, quadrante, orientamento o segno. Usare almeno un caso semplice lungo ciascun asse come prova della convenzione implementata.
Conservare precisione e metadati
Mantenere cifre sufficienti nei passaggi intermedi e arrotondare soltanto l'output. Registrare unità, orientamento, coordinate della stazione e data. La precisione numerica del calcolo non può superare quella delle osservazioni e dei punti di appoggio.
Errori frequenti
- Confondere lettura al cerchio e azimut.
- Scambiare seno e coseno rispetto agli assi adottati.
- Perdere il quadrante usando una funzione angolare inadeguata.
- Usare distanza inclinata come se fosse orizzontale.
- Arrotondare angoli e incrementi prima del risultato finale.
Indicazioni conclusive
La conversione è semplice soltanto dopo aver fissato il riferimento. Disegno del quadrante e calcolo inverso sono controlli indispensabili per evitare errori silenziosi.
Software correlati
Domande frequenti
L'angolo parte sempre dal Nord?No. Dipende dalla convenzione adottata; occorre dichiarare asse iniziale e verso positivo.
Perché la direzione è nel quadrante opposto?Possono essere stati invertiti origine e destinazione oppure persi i segni degli incrementi.
Posso usare la distanza inclinata?Prima va ridotta all'orizzonte se si vogliono calcolare coordinate planimetriche.
