VIA-0010 · Topografia e progettazione stradale · Livello avanzato
Come coordinare curve planimetriche e raccordi verticali nel tracciato stradale
Combinazioni plano-altimetriche, percezione, visibilità, punti caratteristici, difetti ottici e controllo tridimensionale
Ultimo aggiornamento: 2026-09-25
In sintesi
La strada viene percepita come forma tridimensionale. Curve planimetriche e raccordi verticali progettati separatamente possono combinarsi in modo poco leggibile, nascondere elementi o creare apparenti discontinuità. Il coordinamento confronta posizione, sviluppo e verso degli elementi lungo le stesse progressive.
Due verifiche bidimensionali corrette possono generare una strada tridimensionale inadeguataUn raccordo verticale può mascherare l'inizio di una curva o far apparire spezzato un asse continuo. Occorre esaminare prospettive e visibilità dal punto di vista dell'utente, non soltanto planimetria e profilo separati.
Sovrapporre i punti caratteristici
Riunire progressive di rettifili, clotoidi, archi, vertici altimetrici e raccordi verticali. Evidenziare elementi che iniziano o terminano a breve distanza. La tabella comune rende leggibili coincidenze e sfalsamenti.
Valutare le combinazioni geometriche
Esaminare curve orizzontali con dossi, cunette e tratti a pendenza costante. Verificare se sviluppi e centri risultano coordinati o creano sequenze brevi e contraddittorie. Considerare entrambi i sensi di percorrenza.
Controllare prospettiva e leggibilità
Generare viste dal conducente a progressive significative. Cercare perdita ottica del tracciato, curve nascoste, apparenti rotture e successioni difficili da interpretare. La vista prospettica integra ma non sostituisce i controlli numerici.

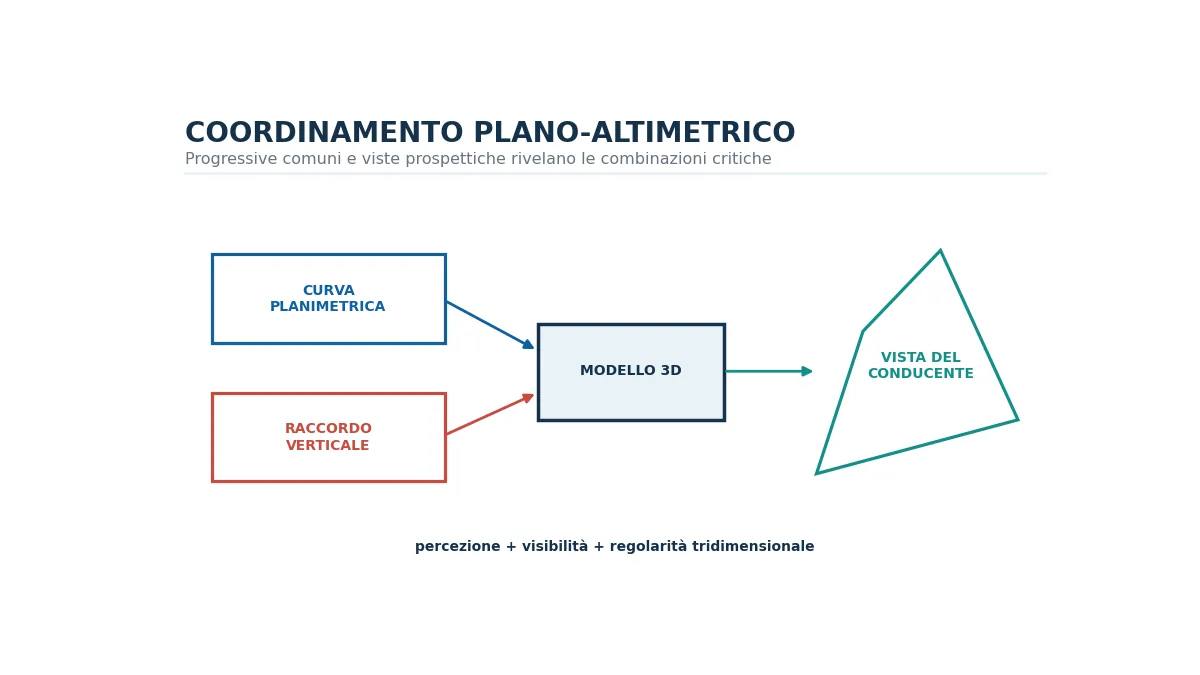

Gli elementi planimetrici e altimetrici vengono confrontati sulle stesse progressive e nella vista del conducente.
Integrare la verifica di visibilità
Confrontare visuale disponibile e richiesta nelle combinazioni critiche. Considerare piattaforma, barriere, terreno e opere. Una buona composizione visiva non è sufficiente se la distanza disponibile resta inadeguata.
Correggere e ricontrollare il modello
Modificare con gradualità posizione o sviluppo degli elementi, quindi rigenerare asse, profilo, sezioni e viste. Registrare gli effetti sulle verifiche e sulle quantità. Conservare la soluzione precedente per un confronto motivato.
Errori frequenti
- Progettare planimetria e livelletta in fasi indipendenti.
- Far coincidere molti punti caratteristici senza valutarne l'effetto.
- Controllare la prospettiva in un solo senso di marcia.
- Confondere buona resa visiva e visibilità sufficiente.
- Correggere un elemento senza rigenerare tutte le viste collegate.
Indicazioni conclusive
Il coordinamento plano-altimetrico rende prevedibile la forma della strada. Tabelle comuni, viste dal conducente e verifiche di visibilità consentono di riconoscere difetti che le singole proiezioni non mostrano.
Software correlati
Domande frequenti
Curve orizzontali e verticali devono avere lo stesso sviluppo?Non necessariamente, ma posizione e sviluppo devono produrre una combinazione leggibile e verificata.
Quali viste conviene generare?Viste nei due sensi presso inizi e fini degli elementi, punti alti e bassi e tratti con visibilità critica.
La prospettiva sostituisce i calcoli?No. Aiuta a valutare percezione e continuità, mentre geometria e visibilità richiedono controlli numerici.
