Come coordinare margini, barriere e ostacoli laterali della strada

Spazi laterali, scarpate, fossi, dispositivi di ritenuta, terminali, transizioni, visibilità e manutenzione

Ultimo aggiornamento: 2026-09-25

In sintesi

Il margine laterale comprende banchine, scarpate, fossi, sostegni, opere e dispositivi di sicurezza. Questi elementi occupano spazio e influenzano visibilità, drenaggio e manutenzione. Il loro coordinamento deve avvenire nelle sezioni e in planimetria, considerando continuità e transizioni.

Servono spazio operativo, deformazione, terminali, raccordi e supporto adeguato. La posizione nominale deve essere verificata rispetto a bordo, ostacolo, scarpata, fosso e accessi, secondo le specifiche applicabili.

Inventariare margini e ostacoli

Classificare scarpate, fossi, muri, pile, alberi, sostegni e altri elementi lungo entrambi i lati. Associare progressiva, offset, quota e dimensione. Distinguere elementi da rimuovere, proteggere o mantenere accessibili.

Verificare gli spazi laterali

Misurare distanze dalla piattaforma nelle sezioni reali e considerare variazioni in curva e rilevato. Controllare banchina, sostegno del dispositivo, manutenzione e drenaggio. Non usare una fascia costante senza leggere il terreno.

Definire sviluppo e transizioni dei dispositivi

Individuare inizio, fine, terminali e passaggi fra tipologie. Evitare interruzioni presso il pericolo e coordinare varchi, ponti e muri. Rappresentare ingombro e spazio necessario, non soltanto l'asse del dispositivo.

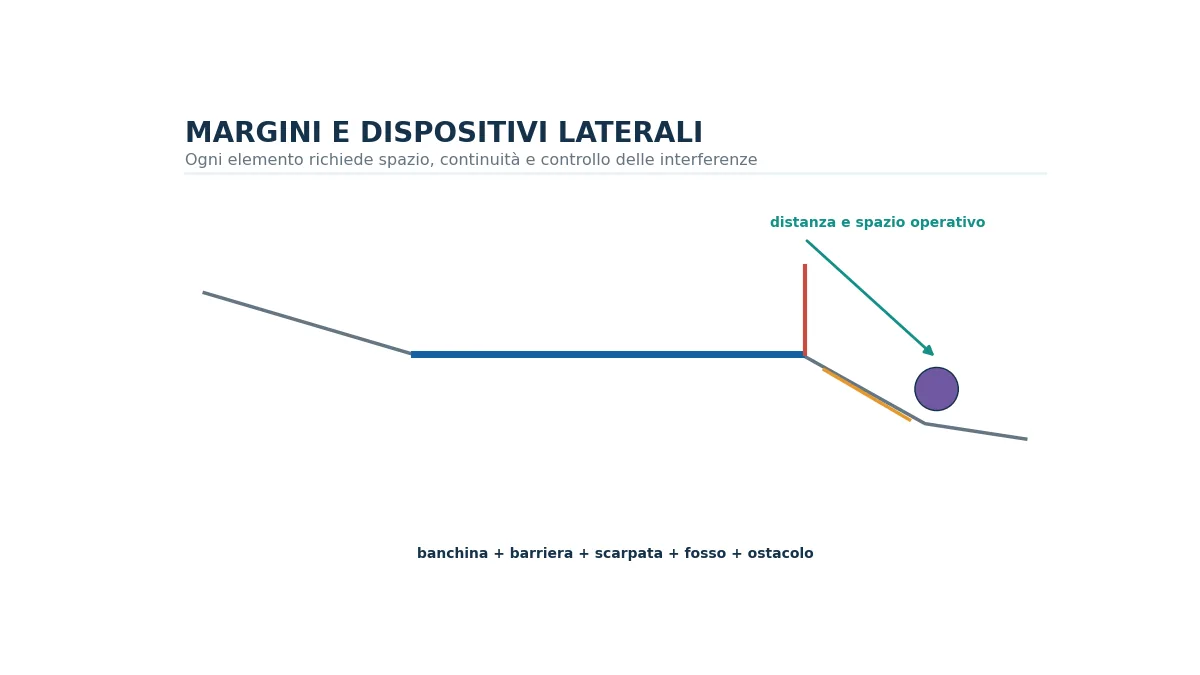

Margine, ostacolo e dispositivo di ritenuta vengono verificati nelle sezioni e lungo le progressive.

Controllare visibilità e drenaggio

Verificare che barriere, parapetti e vegetazione non limitino visuali in curva e intersezione. Mantenere continuità di cunette e raccolte e prevenire ristagni o erosioni presso i sostegni. Esaminare entrambe le direzioni di marcia.

Coordinare planimetria, sezioni e abachi

Usare codici comuni e riportare progressive, lato, tipo, lunghezza e terminali. Verificare le sezioni nei punti iniziali, finali e critici. Aggiornare gli abachi quando cambiano scarpate, opere o geometria della strada.

Errori frequenti

• Rappresentare la barriera con una linea priva di ingombro.
• Interrompere il dispositivo in corrispondenza del pericolo.
• Trascurare terminali e transizioni fra tipologie.
• Posizionare sostegni in cunette o zone di erosione.
• Non ricontrollare visuali e sezioni dopo una modifica laterale.

Indicazioni conclusive

La sicurezza laterale richiede spazio e continuità. Ostacoli, dispositivi, drenaggio e manutenzione devono essere coordinati nel modello reale del margine, non aggiunti alla fine come simboli grafici.

Software correlati

• Progetto Stradale

Domande frequenti

La posizione dipende da spazi, ostacolo, supporto e prestazioni richieste e deve essere verificata nella sezione reale.

Perché occupano sviluppo e spazio e sono parte essenziale della continuità del sistema.

Inizi e fini, cambi di tipo, opere, accessi, curve, scarpate critiche e punti con drenaggio o visibilità limitati.
