Come costruire una superficie TIN con punti e breakline

Triangolazione, vincoli, bordi, scarpate, triangoli anomali e revisione della superficie

Ultimo aggiornamento: 2026-09-24

In sintesi

Una superficie TIN rappresenta il terreno mediante triangoli i cui vertici sono punti quotati. La triangolazione automatica deve essere guidata da breakline e confini per conservare discontinuità e impedire collegamenti non realistici. La revisione delle facce è parte integrante della costruzione, non un controllo facoltativo finale.

Un algoritmo può collegare punti attraverso un muro, un alveo o una zona non rilevata. Breakline, fori e confini traducono nel modello le informazioni che non si deducono dalla sola posizione dei punti.

Comprendere la struttura della TIN

Ogni triangolo interpola linearmente la quota fra tre vertici. Dimensione, forma e orientamento delle facce determinano pendenze e curve di livello. Triangoli molto allungati o basati su punti lontani possono indicare insufficienza dei dati o un confine inadeguato.

Generare una prima triangolazione

Importare i punti validati e applicare il criterio di triangolazione previsto. Verificare numero di vertici, facce e area coperta. La prima superficie serve a individuare lacune e collegamenti errati, non è necessariamente il modello definitivo.

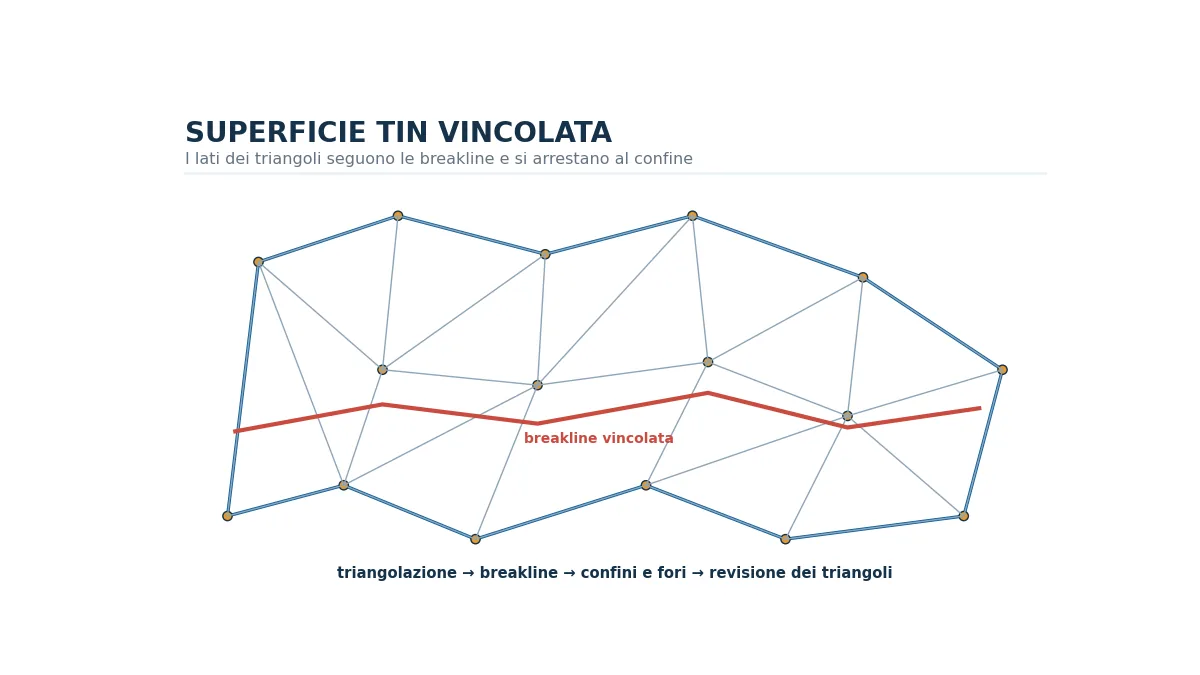

La rete triangolare viene vincolata lungo cigli e impluvi, evitando collegamenti attraverso discontinuità e zone escluse.

Inserire breakline e discontinuità

Forzare i lati dei triangoli lungo cigli, impluvi, creste e manufatti. Sulle scarpate usare linee distinte per ciglio e piede con vertici sufficienti. Evitare incroci tridimensionali incoerenti e verificare che la triangolazione rispetti ciascun segmento.

Applicare confini e fori

Ritagliare la TIN sul contorno osservato ed escludere aree prive di dati o non appartenenti al terreno. Usare più contorni quando necessario e controllare la loro topologia. I triangoli di bordo meritano attenzione perché sono meno vincolati dei triangoli interni.

Correggere triangoli anomali

Esaminare collegamenti che attraversano forme note, pendenze isolate e facce troppo estese. Correggere dati, aggiungere vincoli o invertire localmente un lato soltanto con una motivazione morfologica. Non mascherare un dato errato con modifiche arbitrarie alle facce.

Congelare una versione controllata

Dopo la revisione salvare elenco dei dati, vincoli e operazioni che definiscono la superficie. Assegnare nome, data, sistema di riferimento e scopo. Le elaborazioni derivate devono indicare chiaramente quale versione della TIN è stata utilizzata.

Errori frequenti

• Accettare la triangolazione automatica senza revisione.
• Dimenticare breakline su cigli e impluvi.
• Lasciare triangoli oltre l'area rilevata.
• Correggere facce senza verificare i dati originari.
• Modificare la TIN dopo aver prodotto elaborati senza aggiornarli.

Indicazioni conclusive

La TIN è un modello interpretato del terreno. Triangolazione, discontinuità e confini devono essere revisionati insieme affinché pendenze, profili e volumi derivati siano credibili.
