STR-0001 · Calcolo strutturale · Livello base
Come definire correttamente uno schema statico
Vincoli, nodi, luci e percorsi dei carichi prima del calcolo strutturale
Ultimo aggiornamento: 2026-09-18
In sintesi
Lo schema statico è una rappresentazione idealizzata della struttura reale. Deve conservare gli aspetti che governano equilibrio, rigidezza e trasmissione delle azioni, eliminando soltanto i dettagli non significativi per la verifica. Un calcolo numericamente corretto non compensa uno schema incoerente: prima di inserire carichi e sezioni occorre chiarire quali elementi resistono, come sono collegati e dove trasferiscono le reazioni.
Il modello non coincide con il disegno geometricoAssi, nodi e vincoli rappresentano il comportamento resistente, non il solo ingombro degli elementi. Un collegamento disegnato come continuo può essere assimilabile a una cerniera, mentre un nodo apparentemente semplice può trasferire momento per effetto della sua reale rigidezza.
Individuare l'organismo resistente
Separare gli elementi strutturali da tamponamenti, finiture e componenti secondari. Ricostruire il percorso delle azioni verticali e orizzontali: dal punto di applicazione ai solai, quindi a travi, pareti o pilastri, fino alle fondazioni e al terreno. Ogni carico deve disporre di un percorso continuo e ogni reazione deve trovare un elemento capace di equilibrarla.
Scegliere il livello di idealizzazione
Una trave può essere modellata come elemento monodimensionale quando la sua risposta globale prevale sugli effetti locali. Piastre, pareti e gusci richiedono modelli bidimensionali quando la distribuzione delle tensioni non è riconducibile a poche aste. Il modello più complesso non è sempre il più affidabile: deve essere proporzionato ai dati disponibili e alla verifica richiesta.
Posizionare nodi, assi e luci di calcolo
Collocare i nodi nei punti in cui cambiano geometria, rigidezza, carico o vincolo. Definire con coerenza gli assi baricentrici e distinguere luce netta, interasse degli appoggi e luce efficace. Gli offset rigidi possono essere utili, ma devono rappresentare una zona realmente molto più rigida degli elementi collegati.

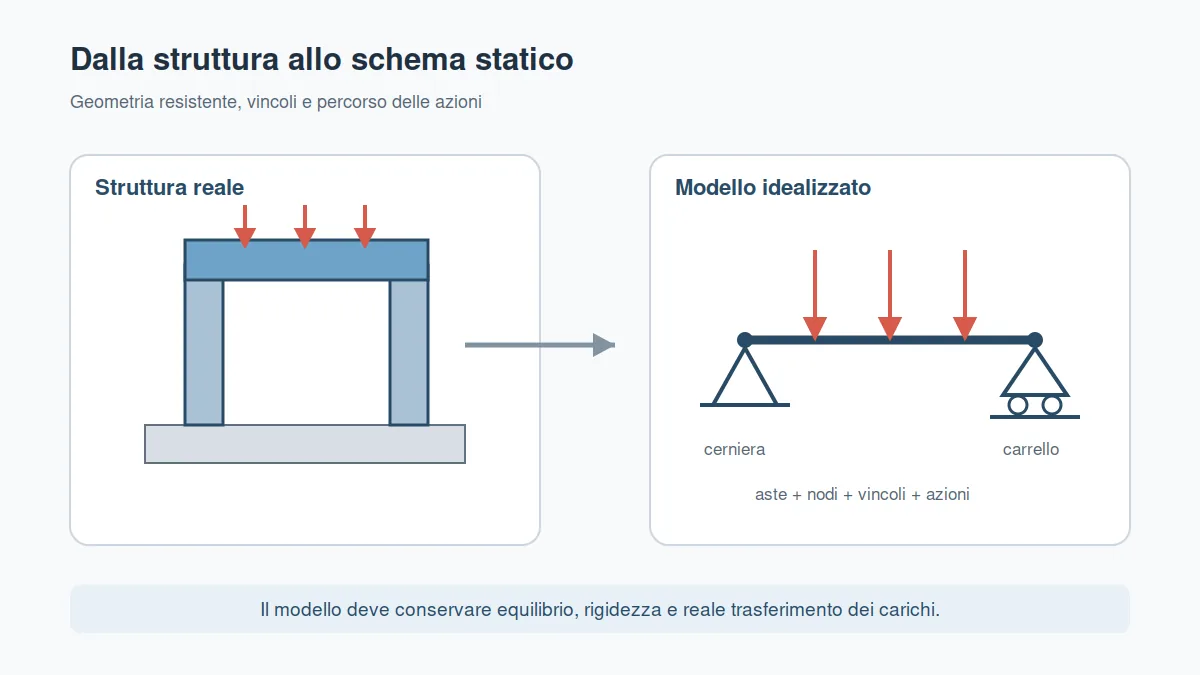

Lo schema statico traduce la struttura in nodi, aste, vincoli e percorsi delle azioni.
Rappresentare vincoli e collegamenti reali
Un incastro impedisce traslazioni e rotazioni; una cerniera consente la rotazione e non trasferisce momento; un carrello libera una traslazione. Nella struttura reale i collegamenti hanno rigidezze finite. Quando la scelta tra cerniera e incastro è incerta, confrontare più schemi limite e valutare come cambiano sollecitazioni, deformazioni e reazioni.
Verificare stabilità e congruenza prima del calcolo
Controllare che lo schema non presenti moti rigidi o meccanismi e che non sia stato irrigidito artificialmente. Un vincolo duplicato può generare reazioni non realistiche; un rilascio eccessivo può rendere il sistema labile. La stabilità numerica deve corrispondere a un reale meccanismo di trasferimento delle azioni.
Procedura operativa
1. Identificare elementi portanti e carichi tributari. 2. Tracciare il percorso delle azioni fino alle fondazioni. 3. Definire assi, nodi, luci e discontinuità. 4. Assegnare vincoli e rilasci coerenti con i dettagli costruttivi. 5. Controllare stabilità, simmetrie e ordine di grandezza delle reazioni. 6. Confrontare schemi alternativi per le ipotesi più incerte.
Errori frequenti
- Trasformare automaticamente ogni appoggio in un incastro perfetto.
- Confondere la luce netta con la distanza tra i nodi del modello.
- Ignorare eccentricità importanti tra gli assi degli elementi.
- Inserire vincoli per eliminare un'instabilità senza comprenderne la causa.
- Accettare le sollecitazioni senza controllare il percorso dei carichi.
Indicazioni conclusive
Uno schema statico efficace è semplice quanto possibile, ma conserva tutti i comportamenti significativi. Prima di dimensionare le sezioni occorre poter spiegare, anche senza software, come la struttura raggiunge l'equilibrio e quali ipotesi governano i risultati.
Software correlati
Domande frequenti
Uno schema più dettagliato è sempre più corretto?No. Il dettaglio è utile soltanto se è sostenuto da dati affidabili e serve alla risposta richiesta; altrimenti può nascondere ipotesi incerte.
Come scelgo tra cerniera e incastro?In base al dettaglio costruttivo e alla rigidezza del collegamento; nei casi dubbi è opportuno confrontare schemi limite.
Perché controllare le reazioni prima delle tensioni?Perché somma e direzione delle reazioni forniscono un controllo immediato dell'equilibrio e di molti errori di modellazione.
