Come definire la sezione trasversale tipo di una strada

Corsie, banchine, spartitraffico, margini, pendenze trasversali, scarpate, fossi, marciapiedi e variazioni locali

Ultimo aggiornamento: 2026-09-25

In sintesi

La sezione tipo organizza gli elementi trasversali della strada e ne definisce larghezze, quote e pendenze. Non è un disegno da applicare invariato: deve essere parametrica e adattarsi a curve, rilevati, scavi, opere, accessi e spazi urbani mantenendo continuità e riconoscibilità degli elementi.

Una sola sezione tipo raramente descrive l'intero tracciato

Piattaforma, drenaggio e raccordo al terreno cambiano in funzione di curvatura, sopraelevazione, morfologia e opere. Occorrono sezioni tipo e varianti associate a intervalli di progressive chiaramente definiti.

Elencare gli elementi della piattaforma

Definire corsie, banchine, margini, spartitraffico, marciapiedi, piste, cunette e dispositivi di sicurezza pertinenti. Assegnare a ogni elemento larghezza, lato, materiale e funzione. Evitare linee prive di significato costruttivo.

Impostare quote e pendenze trasversali

Scegliere il punto di applicazione della livelletta e costruire le quote laterali dalle pendenze. Distinguere configurazione ordinaria, transizioni e curva sopraelevata. Controllare verso dello smaltimento e assenza di ristagni sulla piattaforma.

Raccordare la piattaforma al terreno

Definire scarpate, fossi, banche e limiti di occupazione per scavo e rilevato. Considerare caratteristiche dei terreni e opere di sostegno. Il raccordo deve essere calcolato sulla sezione reale del DTM, non mediante una profondità media.

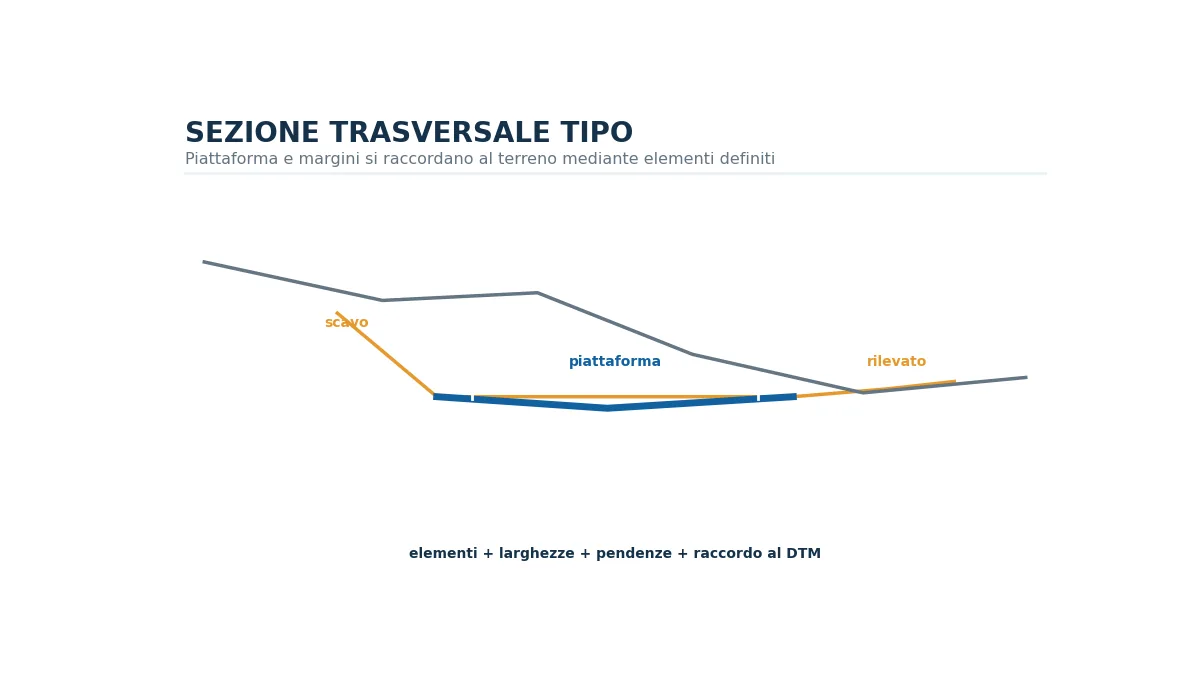

Sezione trasversale stradale con corsie, banchine, pendenze, fosso, scavo e rilevato. La piattaforma stradale coordina corsie, banchine, pendenze, fossi e raccordi al terreno.

Associare tipi e varianti alle progressive

Stabilire gli intervalli di validità e i punti di transizione fra sezioni. Inserire varianti presso intersezioni, opere d'arte, accessi e cambi di piattaforma. Ogni modifica deve propagarsi alle sezioni interessate senza alterare quelle già approvate fuori intervallo.

Controllare ingombri e continuità

Esaminare sezioni campione e critiche, verificando larghezze, quote, pendenze e occupazione. Controllare la continuità longitudinale dei bordi e delle opere di drenaggio. Confrontare impronta, superfici e volumi con gli elaborati planimetrici.

Errori frequenti

  • Applicare una sezione unica a condizioni morfologiche diverse.
  • Lasciare implicito il punto cui è riferita la livelletta.
  • Invertire il verso delle pendenze trasversali.
  • Trascurare fossi, scarpate e limiti di occupazione.
  • Cambiare piattaforma senza definire una transizione.

Indicazioni conclusive

La sezione tipo è un modello parametrico della piattaforma. Elementi nominati, intervalli espliciti e raccordi calcolati sul terreno consentono di trasformarla in sezioni realmente costruibili.

Software correlati

Domande frequenti

Dove si applica la quota di livelletta?

Nel punto definito dal progetto, spesso sull'asse o su una linea di riferimento; la convenzione deve essere esplicita.

Quando serve una nuova sezione tipo?

Quando cambiano in modo stabile piattaforma, elementi laterali o criteri di raccordo al terreno.

Come gestisco una variazione locale?

Con una sezione speciale o una transizione associata a progressive precise, senza modificare l'intero tipo.
