DTM-0017 · Topografia e progettazione stradale · Livello intermedio

Come delimitare bacini e reticolo di drenaggio da un DTM

Recapito, direzioni di flusso, accumulo, soglie, spartiacque e controllo con il territorio

Ultimo aggiornamento: 2026-09-24

In sintesi

Un bacino raccoglie le celle che defluiscono verso un recapito secondo le direzioni derivate dal DTM. La posizione del punto di chiusura, il condizionamento del modello e la soglia del reticolo controllano il risultato. Spartiacque e aste devono essere confrontati con topografia, opere e rete reale.

Pochi metri di errore nel recapito possono cambiare il bacino

Il punto deve essere agganciato alla cella corretta del reticolo e rappresentare l'effettivo attraversamento o sezione di chiusura. Nei fondovalle piatti una collocazione errata può deviare il percorso verso un ramo vicino.

Usare un DTM idrologicamente verificato

Controllare depressioni, ponti, tombini, argini e continuità degli impluvi. Conservare il modello originale e documentare le correzioni. La delimitazione eredita ogni errore delle direzioni di flusso.

Posizionare il punto di chiusura

Collocare il recapito sulla sezione corretta e agganciarlo alla cella o linea di massimo accumulo compatibile. Verificare coordinate, quota e relazione con opere idrauliche, evitando spostamenti automatici troppo ampi.

Calcolare direzioni e accumulo

Scegliere l'algoritmo di direzione, gestire aree piane e calcolare il numero o l'area delle celle contribuenti. Verificare che il flusso attraversi correttamente varchi e non superi creste reali.

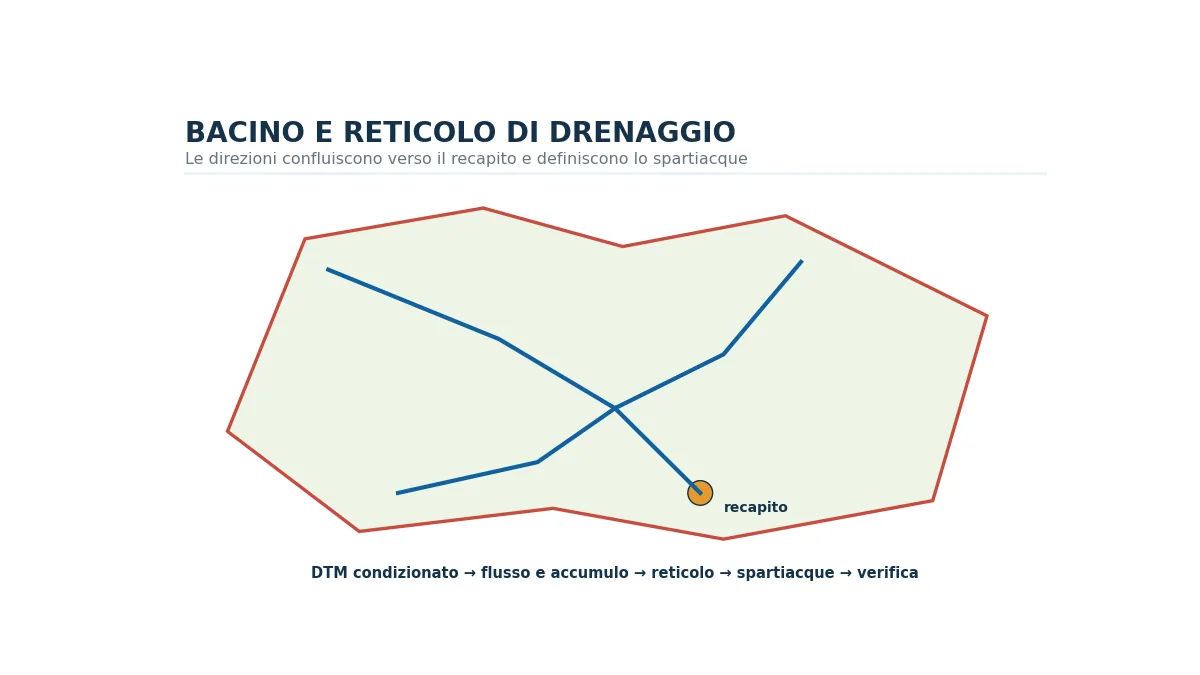

Modello digitale del terreno con spartiacque, reticolo e punto di chiusura del bacino. Le direzioni di flusso convergono sul reticolo e delimitano lo spartiacque afferente al recapito scelto.

Estrarre il reticolo con soglie motivate

Definire una soglia di accumulo coerente con scala e densità desiderata. Confrontare più soglie e distinguere reticolo modellato, reticolo cartografico e corsi d'acqua effettivamente osservati.

Controllare spartiacque e area

Sovrapporre curve, strade, canali e ortofoto. Esaminare selle, aree pianeggianti e bordi. Confrontare area, quote, lunghezza dell'asta e bacini vicini con fonti indipendenti e sopralluoghi.

Errori frequenti

Delimitare su un DTM non condizionato.
Lasciare il recapito fuori dal ramo corretto.
Scegliere la soglia del reticolo soltanto per estetica.
Ignorare attraversamenti e drenaggi artificiali.
Accettare lo spartiacque senza confronto cartografico.

Indicazioni conclusive

Bacino e reticolo sono prodotti del modello e dei parametri. Recapito corretto e confronto con il territorio sono indispensabili per trasformarli in dati utilizzabili.

Software correlati

Domande frequenti

Come scelgo la soglia del reticolo?

Confrontando più valori con scala, morfologia e rete osservata.

Il bacino segue sempre le creste naturali?

Segue il DTM, che deve rappresentare anche opere e drenaggi artificiali rilevanti.

Perché agganciare il recapito?

Per collocarlo sulla cella di flusso corretta ed evitare un bacino riferito al ramo vicino.
