Come determinare il punto di funzionamento di una pompa

Intersezione tra curva della pompa e curva resistente del sistema

Ultimo aggiornamento: 2026-09-11

In sintesi

Il punto di funzionamento è l'intersezione tra la curva prevalenza-portata della pompa e la curva resistente del sistema. Non coincide necessariamente con il punto nominale di catalogo e cambia al variare di livelli, valvole, domanda, configurazione della rete e velocità di rotazione. Deve essere verificato nel campo ammesso dal costruttore insieme a rendimento, potenza, NPSH e condizioni transitorie.

Un punto ottenuto oltre il campo fornito dal costruttore non è automaticamente ammissibile. Prestazioni, potenza, vibrazioni e cavitazione richiedono verifica specifica.

Curva della pompa e curva del sistema

La curva della pompa esprime la prevalenza disponibile al variare della portata ed è normalmente decrescente. La curva del sistema somma dislivello statico e perdite distribuite e localizzate, generalmente crescenti con la portata.

Individuare il punto di funzionamento

L'intersezione soddisfa contemporaneamente la pompa e la rete. Il modello idraulico la determina insieme alle portate e ai carichi dell'intero sistema, inclusi serbatoi, valvole e altre pompe.

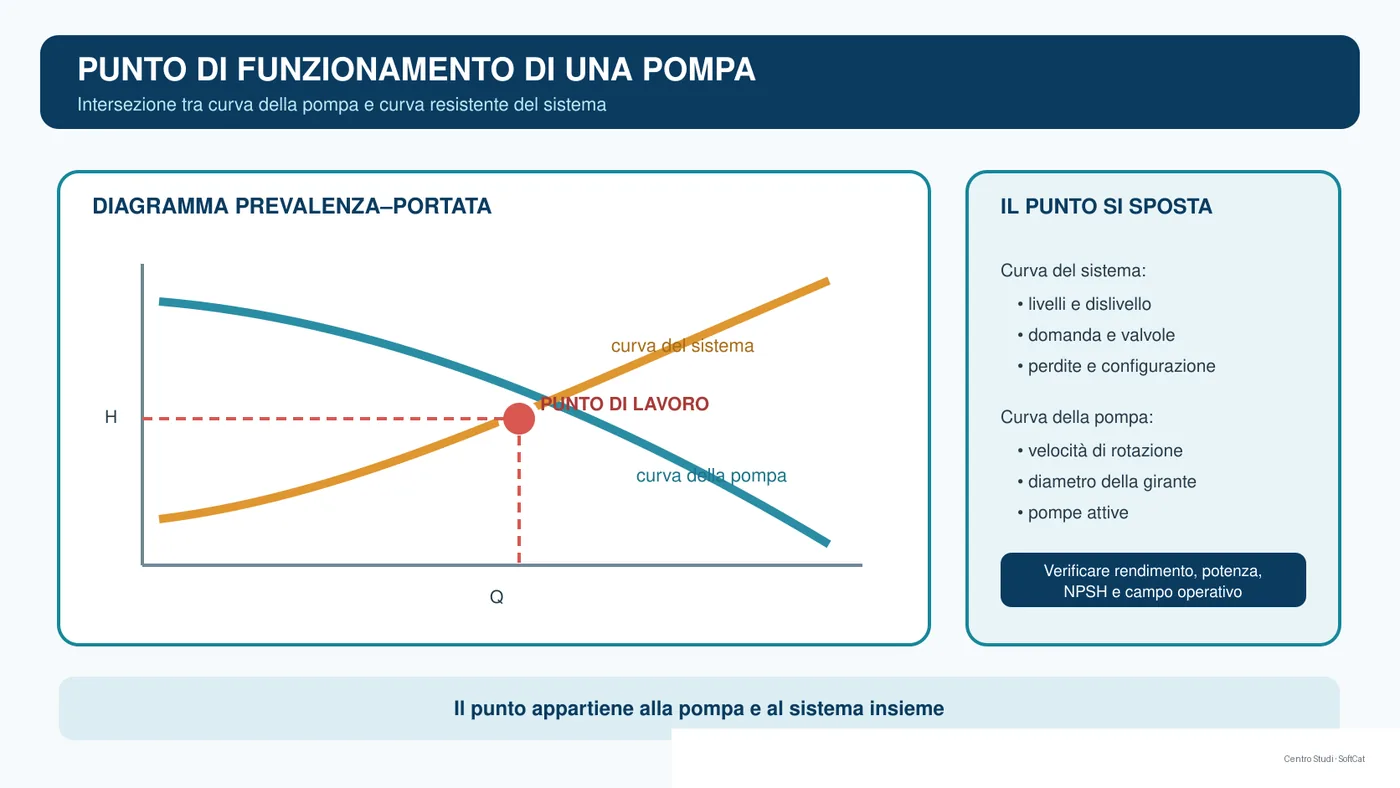

Intersezione tra curva della pompa e curva resistente del sistema, con spostamento tra scenari.

Perché il punto si sposta

Livello di aspirazione, livello di mandata, domanda, chiusura di valvole, scabrezza e configurazione modificano la curva resistente. Velocità, diametro della girante e numero di pompe modificano la curva di pompaggio.

Scenari da analizzare

Si verificano domanda minima, media e massima, livelli estremi, una pompa fuori servizio, condotte alternative e stati delle valvole. Ogni scenario produce un punto diverso o può impedire il funzionamento.

Pompe in parallelo e in serie

In parallelo si sommano le portate a pari prevalenza; in serie si sommano le prevalenze a pari portata. La curva combinata deve intersecare la stessa curva del sistema e la ripartizione reale va verificata per ogni unità.

Pompe a velocità variabile

Le leggi di affinità descrivono lo spostamento ideale delle curve al variare della velocità. Il controllo deve mantenere pressione o livello senza portare la pompa fuori dal campo efficiente o generare cicli instabili.

Verifiche oltre portata e prevalenza

Il punto va confrontato con campo operativo, rendimento, potenza assorbita, NPSH disponibile e richiesto, limiti del motore e frequenza di avviamento. Il modello di rete fornisce Q e H, non sostituisce le verifiche elettromeccaniche e di cavitazione.

Procedura operativa consigliata

1. Inserire la curva completa del costruttore. 2. Validare quote, livelli e perdite del sistema. 3. Calcolare il punto per lo scenario ordinario. 4. Ripetere per domanda e livelli estremi. 5. Verificare pompe singole e combinate. 6. Controllare rendimento, potenza e NPSH. 7. Analizzare controlli e velocità variabile. 8. Documentare tutti i punti significativi.

Errori frequenti da evitare

• Usare un solo punto nominale invece della curva.
• Confondere prevalenza della pompa e pressione all'utente.
• Trascurare livelli estremi e perdite localizzate.
• Sommare semplicemente le portate di pompe in parallelo.
• Accettare extrapolazioni fuori campo.
• Ignorare rendimento, potenza e NPSH.

Indicazioni conclusive

Il punto di funzionamento appartiene alla pompa e al sistema insieme. Deve essere valutato come insieme di punti per gli scenari reali e verificato rispetto ai limiti del costruttore.
