TOP-0007 · Topografia e progettazione stradale · Livello avanzato
Come determinare la stazione mediante intersezione inversa
Punti noti, angoli osservati, resezione, configurazioni critiche e verifica della soluzione
Ultimo aggiornamento: 2026-09-23
In sintesi
Nell'intersezione inversa la stazione incognita viene determinata osservando almeno tre punti di coordinate note. La soluzione, spesso chiamata resezione o stazione libera, è molto utile quando non è possibile occupare un caposaldo, ma richiede punti ben distribuiti e controlli contro configurazioni geometricamente instabili.
Tre punti noti non garantiscono automaticamente una buona resezionePunti quasi allineati, concentrati in un solo settore o disposti in configurazioni critiche possono rendere la soluzione instabile o ambigua. La qualità deve essere valutata con residui, ridondanza e un punto di controllo.
Scegliere punti noti affidabili e distribuiti
Verificare identificazione, coordinate e stabilità dei riferimenti. Distribuire i punti attorno alla stazione e su distanze confrontabili, evitando che tutte le direzioni cadano nello stesso settore. Quattro o più punti consentono controlli e compensazione più robusti della soluzione minima.
Organizzare direzioni e distanze
Registrare letture angolari ripetute e, quando disponibili, distanze verso i riferimenti. Dichiarare unità e convenzione. Controllare altezza strumentale e centraggio se la soluzione include la quota o viene utilizzata per successive operazioni di dettaglio o tracciamento.
Valutare la configurazione geometrica
Disegnare stazione approssimata e punti noti. Evitare allineamenti e geometrie nelle quali piccoli errori angolari spostano fortemente la soluzione. La presenza della stazione su o vicino a configurazioni critiche deve essere riconosciuta prima di affidarsi al risultato numerico.

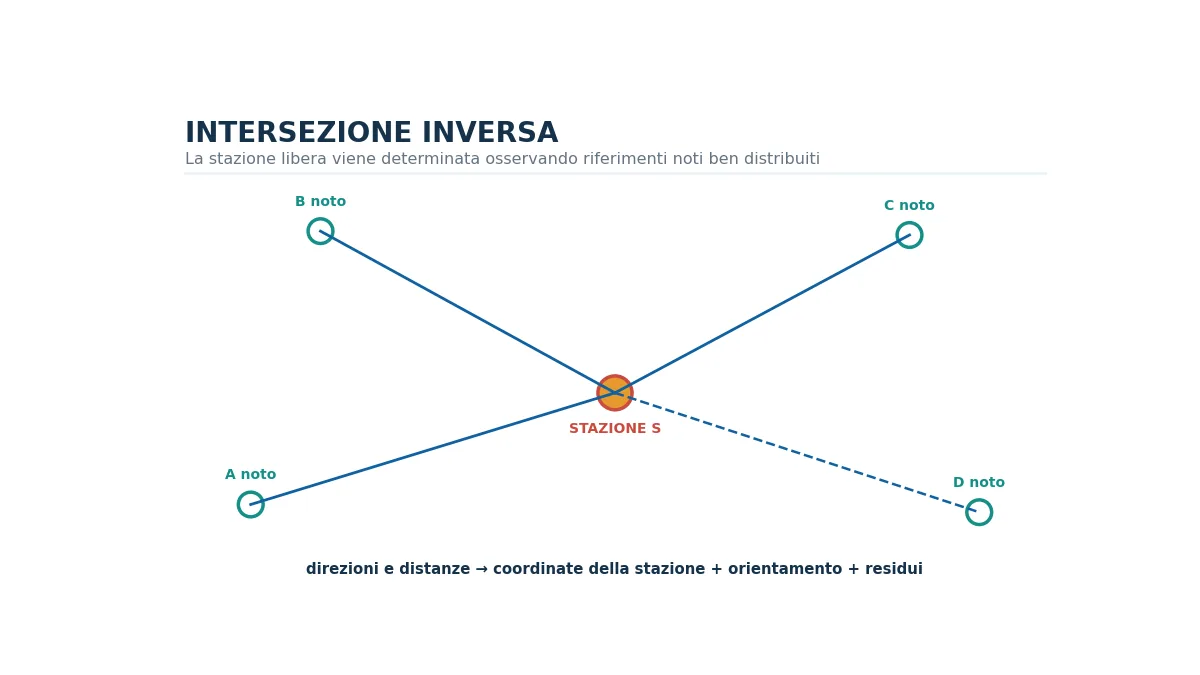

La stazione incognita osserva più punti noti distribuiti; il punto aggiuntivo permette di verificare posizione e orientamento.
Calcolare posizione e orientamento
Il calcolo risolve coordinate della stazione e orientamento a partire dalle osservazioni. Con misure ridondanti si adotta una soluzione compensata, attribuendo pesi coerenti alla qualità. Conservare valori iniziali, convergenza, correzioni e residui per rendere il risultato ripetibile.
Esaminare residui per punto
Un residuo elevato può indicare punto errato, cattiva collimazione, trascrizione o modello inadeguato. Valutare insieme direzioni e distanze, senza eliminare dati in modo automatico. Ripetere il calcolo escludendo un punto soltanto come diagnosi e documentare la decisione finale.
Controllare con un riferimento indipendente
Osservare un punto non impiegato nella soluzione oppure occupare successivamente un riferimento noto. Confrontare coordinate e orientamento e verificare la stabilità della soluzione usando combinazioni diverse di punti. Prima del rilievo di dettaglio effettuare un controllo di distanza o direzione.
Errori frequenti
- Utilizzare tre riferimenti quasi allineati.
- Confondere o scambiare l'identità dei punti noti.
- Accettare la prima soluzione senza esaminare residui.
- Eliminare il punto con residuo maggiore senza indagine.
- Eseguire il dettaglio senza un controllo indipendente dell'orientamento.
Indicazioni conclusive
La resezione è potente ma dipende dalla geometria. Punti distribuiti, osservazioni sovrabbondanti e verifica indipendente trasformano una soluzione numerica in una stazione realmente utilizzabile.
Software correlati
Domande frequenti
Bastano tre punti noti?Sono il minimo per una soluzione angolare classica, ma un numero maggiore consente controllo e compensazione.
Posso usare punti tutti davanti alla stazione?È possibile in alcuni casi, ma una distribuzione più ampia attorno alla stazione migliora normalmente la geometria.
Come controllo l'orientamento ottenuto?Con un punto indipendente o una misura non impiegata nella soluzione, verificata prima delle osservazioni successive.
