Come dimensionare una vasca di laminazione
Trasformare l'idrogramma in ingresso rispettando la legge di scarico e il franco
Ultimo aggiornamento: 2026-09-11
In sintesi
La vasca di laminazione si dimensiona integrando nel tempo la differenza tra portata entrante e uscente. Servono idrogrammi coerenti, curva livelli-volumi e legge livelli-portate dello scarico. Durata critica, livello iniziale, franco, ostruzioni ed eventi ravvicinati possono governare più del solo picco di pioggia.
Il volume massimo è un risultato dinamicoLa semplice differenza tra volumi totali o tra portate di picco non rappresenta il processo. Occorre eseguire il routing dell'invaso nel tempo.
Impostare l'equazione di continuità
La variazione di volume soddisfa dV/dt = Qin - Qout. La portata uscente dipende dal livello e dal dispositivo; il livello dipende a sua volta dalla geometria della vasca.
Definire le curve caratteristiche
La curva livelli-volumi rappresenta geometria, scarpate e volumi morti. La curva livelli-portate descrive luce, tubo, stramazzo, pompa o combinazioni, includendo rigurgito e perdite quando rilevanti.

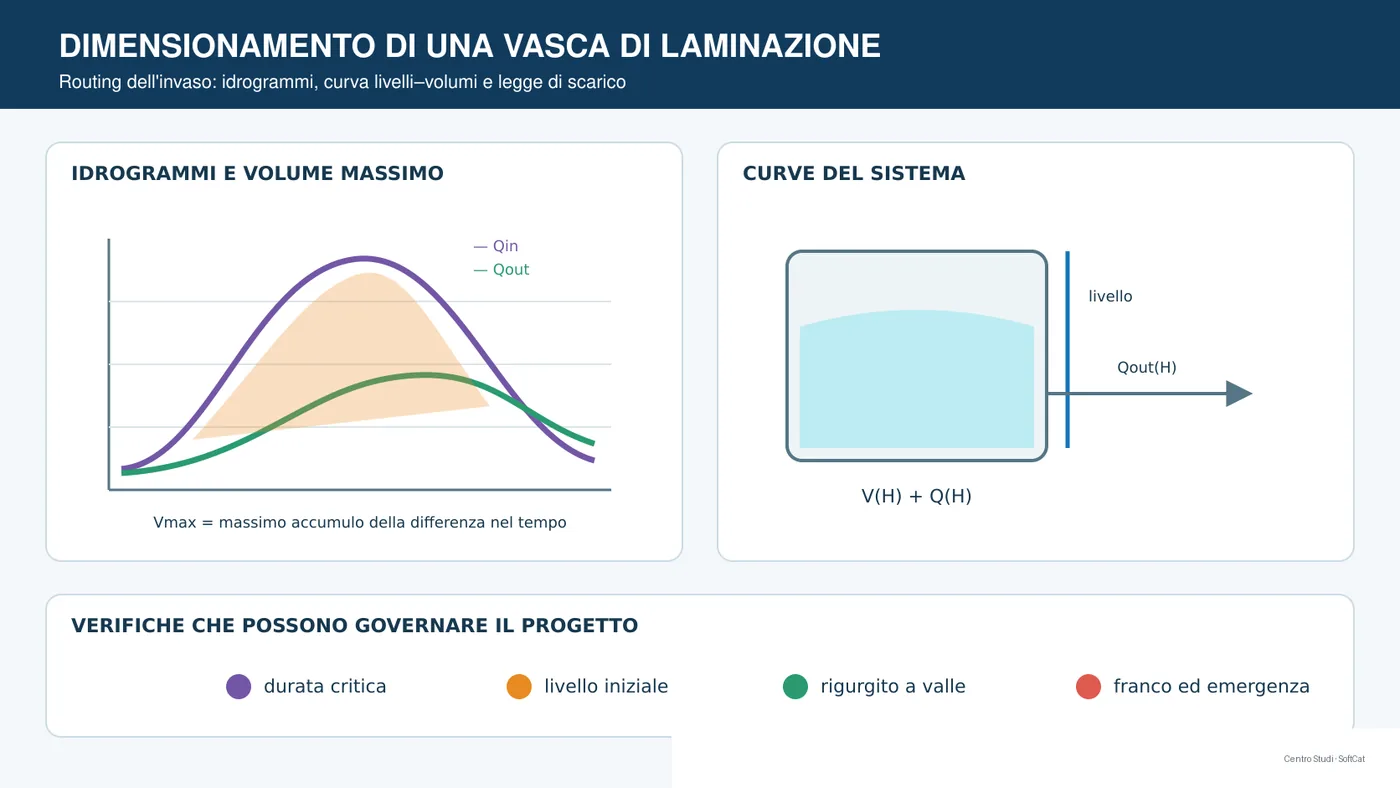

Routing dell'idrogramma attraverso una vasca con curva di invaso e scarico dipendente dal livello.
Cercare la durata critica
Eventi brevi possono produrre picchi elevati ma poco volume; eventi più lunghi possono riempire maggiormente la vasca. Occorre esplorare durate e distribuzioni temporali previste dal metodo adottato.
Verificare condizioni iniziali e al contorno
Livello residuo, falda, recapito rigurgitato, invasi a monte e coincidenza con altri apporti cambiano il volume disponibile. Le ipotesi devono essere coerenti con gestione e scenario di progetto.
Progettare franco e scarico di emergenza
Oltre all'evento ordinario serve un percorso sicuro per il superamento della capacità o il guasto del dispositivo. Franco e sfioratore non sostituiscono la verifica delle conseguenze a valle.
Procedura operativa consigliata
1. Definire portata ammessa e scenari. 2. Generare idrogrammi per più durate. 3. Costruire curva livelli-volumi. 4. Definire legge livelli-portate dello scarico. 5. Eseguire il routing temporale. 6. Individuare massimo livello e volume. 7. Verificare franco, emergenza e rigurgito. 8. Controllare manutenzione ed eventi ravvicinati.
Errori frequenti da evitare
- Dimensionare con la sola portata di picco.
- Assumere costante una portata dipendente dal livello.
- Verificare una sola durata di pioggia.
- Ignorare il livello iniziale o il rigurgito.
- Conteggiare volumi non realmente disponibili.
- Omettere sfioro di sicurezza e manutenzione.
Indicazioni conclusive
Volume, scarico e idrogramma formano un unico sistema. Una vasca è correttamente dimensionata quando rispetta il limite a valle e mantiene livelli sicuri in tutti gli scenari rilevanti.
