Come dimensionare un pozzetto di confluenza
Geometria, quote, raccordi, accessibilità e verifica idraulica
Ultimo aggiornamento: 2026-09-11
In sintesi
Il pozzetto di confluenza deve convogliare più apporti senza creare ostacoli, depositi o rigurgiti e deve consentire ispezione e manutenzione in sicurezza. Il dimensionamento non dipende soltanto dai diametri: occorre coordinare angoli di innesto, quote di scorrimento, canalette, banchine, perdite localizzate, spazio operativo e soluzioni costruttive.
La dimensione minima non è soltanto idraulicaAccesso, ispezionabilità e sicurezza dipendono da prescrizioni del gestore, normativa applicabile, profondità e modalità di manutenzione. I valori geometrici vanno verificati sul caso concreto.
Funzione del pozzetto di confluenza
La cameretta riunisce due o più condotte in un unico ramo di valle. Deve guidare i flussi, assorbire differenze di direzione e quota, offrire accesso agli organi e non ridurre indebitamente la sezione utile.
Dati necessari
Si definiscono portate di progetto, diametri, materiali, quote di scorrimento e cielo, angoli planimetrici, pendenze, regime idraulico, profondità, carichi esterni e attrezzature di pulizia previste.
Geometria in pianta
Gli innesti dovrebbero accompagnare la direzione del ramo uscente, evitando urti frontali e curvature brusche. La camera deve contenere tubazioni, canalette e raccordi lasciando spazio per ispezione e operazioni manutentive.
Coordinare le quote di scorrimento
Le quote si raccordano in funzione di diametri, carichi e criteri del gestore. Allineamento al fondo, al cielo o alle linee d'energia produce effetti diversi; un salto involontario può generare turbolenza, mentre una soglia può trattenere sedimenti.
Canalette di fondo e banchine
La canaletta segue la sezione delle condotte e raccorda gradualmente gli apporti. Banchine inclinate verso il canale evitano ristagni. Spigoli, nicchie e fondi piani non attraversati dal flusso favoriscono depositi.

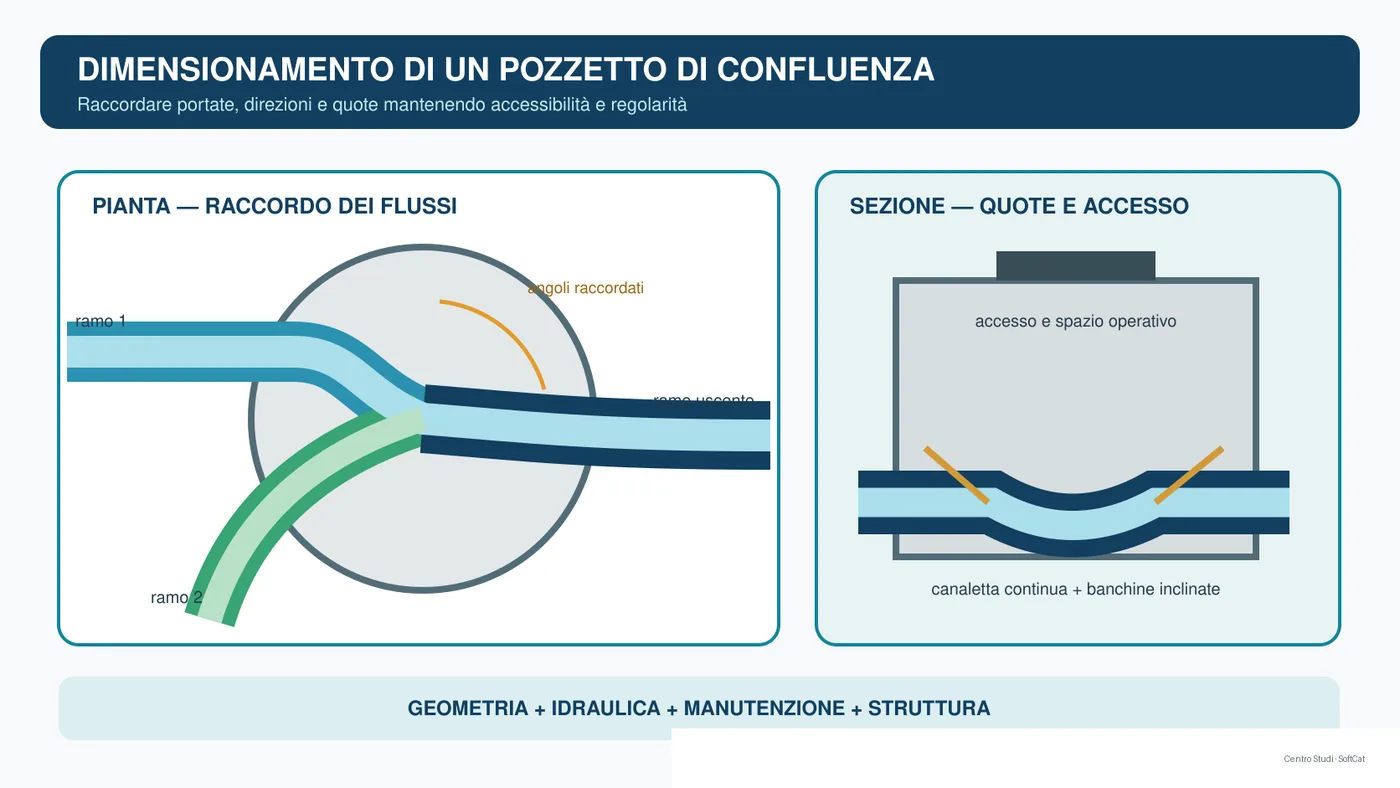

Criteri geometrici di un pozzetto con due rami entranti e una condotta uscente.
Verifica idraulica
Si controllano livelli, velocità, rigurgito, eventuale funzionamento in pressione e perdite localizzate. Nelle confluenze importanti o con flussi rapidi la sola continuità di portata non basta: occorre verificare energia e quantità di moto con un metodo adeguato.
Aspetti strutturali e costruttivi
Pareti, soletta e chiusino devono resistere a terreno, falda e traffico. Si verificano tenuta, galleggiamento, attraversamenti, giunti, durabilità e sequenza di posa, coordinando forma interna e prefabbricazione.
Accesso e manutenzione
Dimensione interna, chiusino, gradini o sistemi di accesso, ventilazione e spazio per attrezzature devono rispettare prescrizioni e procedure di sicurezza. Quando possibile si privilegiano ispezione e pulizia dall'esterno.
Procedura operativa consigliata
1. Raccogliere geometria e portate dei rami. 2. Definire direzione e quota del ramo uscente. 3. Raccordare gli innesti in pianta e in quota. 4. Disegnare canalette e banchine. 5. Verificare ingombri e manutenzione. 6. Calcolare livelli e perdite localizzate. 7. Verificare struttura, tenuta e galleggiamento. 8. Produrre particolari costruttivi quotati.
Errori frequenti da evitare
- Scegliere la camera dal solo diametro maggiore.
- Far collidere frontalmente due flussi.
- Creare soglie o nicchie sedimentabili.
- Ignorare le perdite di carico del nodo.
- Non lasciare spazio per pulizia e ispezione.
- Trascurare falda, tenuta e carichi stradali.
Indicazioni conclusive
Un buon pozzetto è un nodo idraulico regolare e un'opera realmente manutenibile. Geometria, quote e dimensione devono essere definite insieme, non come scelte indipendenti.
Software correlati
Domande frequenti
Come si sceglie la dimensione interna?Da diametri, angoli, profondità, raccordi e spazio manutentivo, rispettando le prescrizioni del gestore.
Le condotte vanno allineate al fondo o al cielo?Dipende dal regime, dai diametri e dai criteri di progetto; la scelta va verificata idraulicamente e costruttivamente.
Serve calcolare le perdite localizzate?Sì quando possono incidere sui livelli, soprattutto con portate elevate, cambi di direzione o rigurgito.
