Come dividere un'area con una linea assegnata
Poligono, area obiettivo, punto mobile, intersezioni, soluzione e verifica delle porzioni
Ultimo aggiornamento: 2026-09-24
In sintesi
La divisione di un poligono cerca una linea che produca una porzione di area prefissata, spesso imponendo un punto, una direzione o l'appartenenza a un lato. La soluzione deve rispettare il contorno, non creare porzioni autointersecanti e garantire che la somma delle aree coincida con l'area originaria entro la tolleranza.
Una stessa area può ammettere più linee di divisioneSenza vincoli geometrici il problema non è univoco. Dichiarare punto fisso, direzione, lato interessato e criteri di accesso o forma; la soluzione matematica deve essere compatibile con il significato tecnico e amministrativo.
Validare il poligono di partenza
Ordinare i vertici, chiudere il contorno e verificare assenza di autointersezioni. Gestire separatamente fori e aree escluse. Calcolare l'area totale con un controllo indipendente e conservare il sistema di riferimento.
Definire area obiettivo e vincoli della linea
Stabilire quale porzione deve raggiungere l'area assegnata e con quale tolleranza. Fissare punto, direzione o lati sui quali possono muoversi gli estremi. Aggiungere i vincoli funzionali necessari prima della ricerca numerica.
Ricercare la posizione della separatrice
Far variare il parametro libero e calcolare a ogni passo le intersezioni con il contorno e l'area della porzione. Usare una procedura iterativa stabile fino a raggiungere la tolleranza, evitando salti fra soluzioni geometricamente differenti.

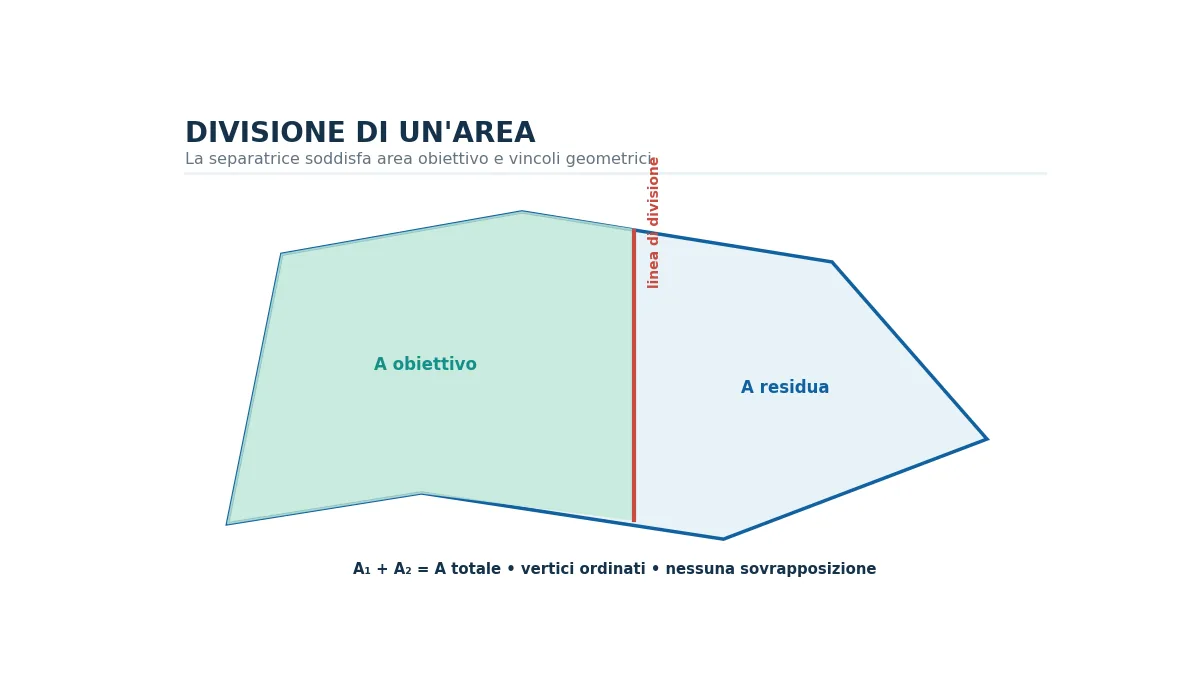

La linea di separazione viene spostata fino a ottenere l'area obiettivo, rispettando contorno e vincoli assegnati.
Gestire poligoni concavi e intersezioni multiple
Una linea può attraversare il contorno più di due volte. Ordinare le intersezioni e costruire correttamente le porzioni, verificando con un disegno. Se il vincolo produce parti disconnesse, stabilire se siano ammesse o modificare la formulazione.
Calcolare i nuovi vertici
Determinare le coordinate degli estremi della divisione sui lati interessati e inserirle nell'ordine corretto nei due contorni. Evitare arrotondamenti prematuri; i nuovi punti devono appartenere ai segmenti entro la tolleranza.
Verificare aree e geometria finale
Ricalcolare entrambe le aree, controllare che la somma coincida con il totale e che la porzione obiettivo sia entro tolleranza. Verificare chiusura, orientamento, assenza di sovrapposizioni e compatibilità con i vincoli iniziali.
Errori frequenti
- Cercare una soluzione senza definire vincoli geometrici.
- Applicare un algoritmo semplice a un poligono concavo senza controlli.
- Arrotondare i nuovi vertici prima del bilancio delle aree.
- Accettare porzioni sovrapposte o disconnesse non previste.
- Verificare soltanto l'area obiettivo e non la somma finale.
Indicazioni conclusive
Dividere un'area significa risolvere insieme quantità e geometria. Vincoli espliciti, gestione del contorno e bilancio finale rendono la separatrice tecnicamente utilizzabile.
Software correlati
Domande frequenti
La divisione ha sempre una soluzione unica?No. Servono vincoli come punto, direzione o lati interessati per individuare la soluzione pertinente.
Come si controlla la divisione?Ricalcolando entrambe le porzioni e verificando somma, tolleranza, chiusura e assenza di sovrapposizioni.
Si possono dividere poligoni concavi?Sì, ma occorre gestire correttamente intersezioni multiple ed eventuali porzioni disconnesse.
