ACQ-0050 · Acquedotti · Livello intermedio

Errori frequenti nella modellazione di una rete acquedottistica

Checklist conclusiva per controllare topologia, domande, pressioni, organi, qualità e scenari

Ultimo aggiornamento: 2026-09-11

In sintesi

Un modello può convergere e restare fisicamente errato. Connettività, quote, diametri, domande, unità, scabrezze, pompe, valvole e serbatoi devono essere controllati prima della calibrazione. Bilanci, profili piezometrici, serie temporali, sensibilità e verifica indipendente completano il controllo qualità.

Valori, criteri e scenari devono essere coerenti con norme, prescrizioni del gestore, dati disponibili e obiettivo dello studio.

Controllare topologia e dati geometrici

Nodi duplicati, tubi disconnessi, diametri o lunghezze errati e valvole con stato sbagliato cambiano percorsi e pressioni. Quote piezometriche e pressioni devono essere distinte e riferite allo stesso datum.

Controllare domande e bilancio

Domande duplicate, unità errate, profili non normalizzati e utenze concentrate mal attribuite falsano il bilancio. La somma dei prelievi deve essere compatibile con immissioni e variazioni di volume.

Verificare pompe, valvole e serbatoi

Curve incomplete, livelli incoerenti, comandi impossibili e valvole idealizzate possono produrre oscillazioni o assetti irreali. Ogni organo deve avere dati e regole tracciabili.

Checklist conclusiva per controllare topologia, domande, pressioni, organi, qualità e scenari

Non usare la calibrazione per nascondere errori

Scabrezze e domande non devono compensare topologia, quote o stati errati. Parametri calibrati vanno mantenuti plausibili e verificati con dati indipendenti.

Checklist operativa consigliata

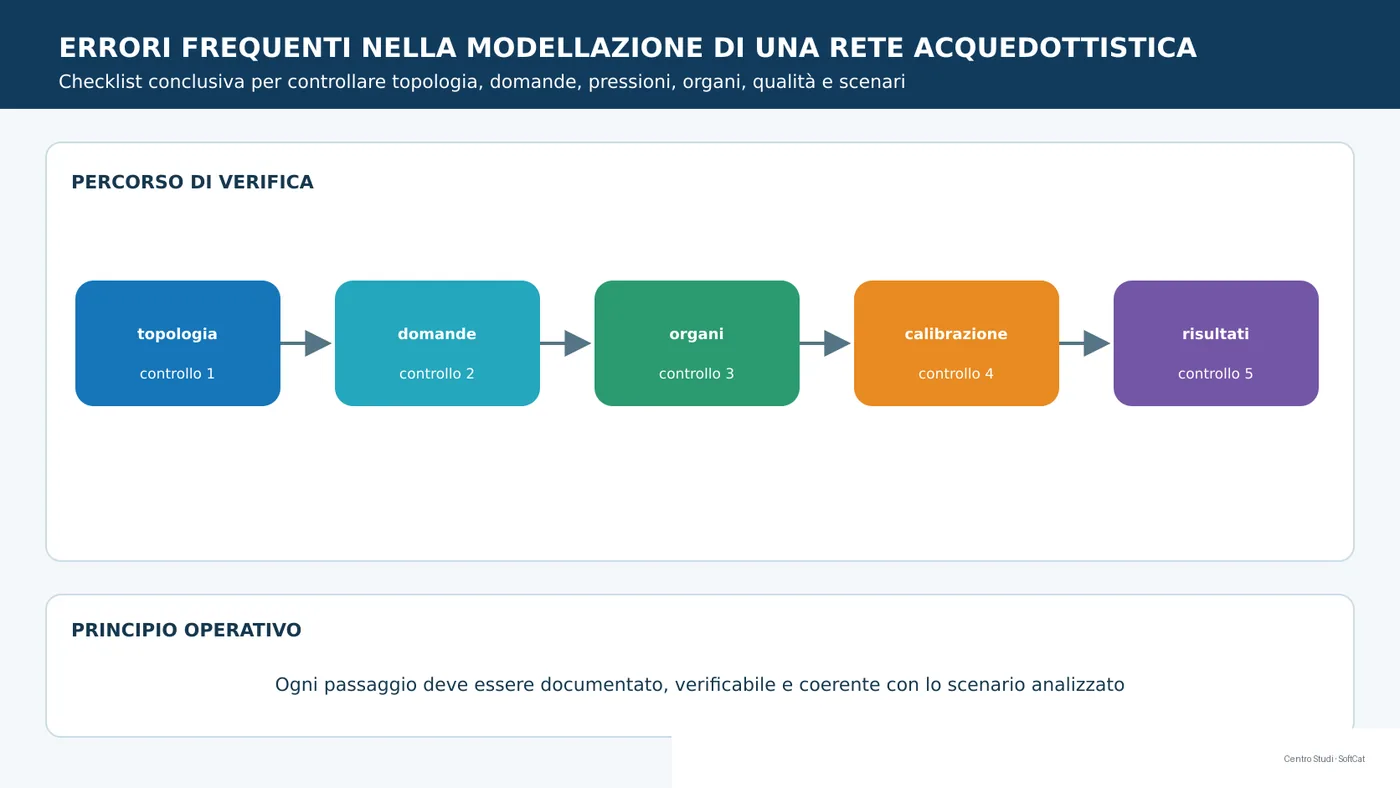

1. Validare identificativi, unità e connessioni. 2. Controllare quote, diametri e lunghezze. 3. Chiudere bilancio delle domande. 4. Verificare curve e controlli degli organi. 5. Esaminare pressioni e carichi. 6. Leggere warning e serie temporali. 7. Calibrare in sequenza. 8. Eseguire verifica, sensibilità e scenari estremi.

Segnali da non ignorare

• Pressioni elevate o negative isolate.
• Pompe fuori curva o con cicli rapidi.
• Serbatoi sempre pieni o vuoti.
• Portate che non rispettano il bilancio.
• Parametri estremi necessari per calibrare.
• Risultati immutati dopo modifiche strutturali.

Indicazioni conclusive

Il controllo qualità deve accompagnare l'intero ciclo del modello. Dati, assunzioni, revisioni e limiti d'uso sono parte del risultato tecnico.

Software correlati

• SofTCatStudio - Reti idriche

Domande frequenti

No. La convergenza numerica non garantisce correttezza di dati e rappresentazione fisica.

Topologia, unità, quote, stati degli organi e bilancio delle domande.

Per distinguere correzioni, calibrazione e scenari e rendere il modello riproducibile.
