GEO-0005 · Geotecnica e opere di sostegno · Livello avanzato

Come considerare falda, drenaggio e azione sismica nei muri di sostegno

Pressioni interstiziali, opere drenanti e incremento dinamico delle spinte

Ultimo aggiornamento: 2026-09-19

In sintesi

L'acqua può governare la spinta più del terreno e ridurre le resistenze alla base. Il drenaggio è efficace solo se dimensionato, filtrato, scaricato e mantenuto. In condizioni sismiche, spinte dinamiche e pressioni interstiziali devono essere combinate con un modello coerente della falda.

Intasamento, guasto dello scarico ed eventi eccezionali devono essere valutati mediante scenari compatibili con affidabilità e manutenzione dell'opera.

Definire gli scenari idraulici

Ricostruire livello ordinario, massimo e transitorio della falda, includendo infiltrazioni dal terrapieno e condizioni allo scarico. La quota piezometrica può differire sui due lati del muro e variare nel tempo.

Calcolare azioni e resistenze in presenza d'acqua

Sommare la pressione idrostatica alla spinta efficace del terreno e usare pesi immersi dove appropriato. Valutare sottospinta e riduzione delle tensioni efficaci che governano attrito e capacità portante.

Progettare il sistema drenante

Coordinare materiale filtrante, geotessile, tubo, barbacani e recapito. Verificare filtrazione, capacità, pendenze, ispezionabilità e protezione dall'intasamento senza creare erosione interna o perdita di fini.

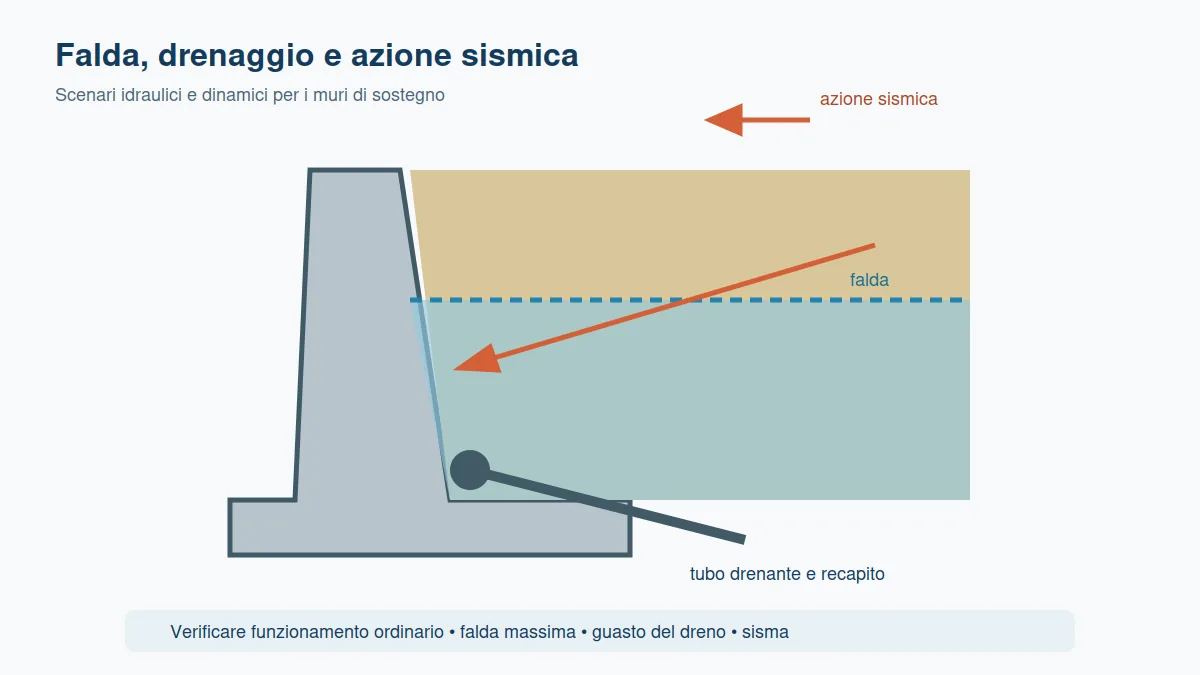

Falda, drenaggio e sisma modificano azioni e resistenze del sistema muro-terreno.

Introdurre l'azione sismica

Applicare il metodo pseudo-statico o altro modello previsto con coefficienti coerenti. Considerare incremento dinamico delle spinte, inerzia del muro e dei carichi, possibili spostamenti e variazione delle condizioni di falda.

Costruire scenari e combinazioni coerenti

Non sommare automaticamente tutti i massimi indipendenti. Definire scenari fisicamente plausibili per falda, drenaggio, sovraccarichi e sisma, chiarendo quali condizioni sono simultanee e quali rappresentano casi accidentali.

Rendere verificabile la manutenzione

Prevedere accessi, pozzetti, pulizia e controllo dello scarico. Il livello di affidabilità attribuito al drenaggio deve essere coerente con il piano di manutenzione e con le conseguenze di un eventuale malfunzionamento.

Errori frequenti

• Considerare asciutto il terrapieno perché è presente un dreno.
• Dimenticare sottospinta e pesi immersi.
• Collegare il dreno a un recapito rigurgitato.
• Sommare massimi non simultanei senza uno scenario.
• Progettare il drenaggio senza accesso per manutenzione.

Indicazioni conclusive

Acqua, drenaggio e sisma devono essere trattati mediante scenari trasparenti che includano funzionamento ordinario, condizioni limite e manutenzione.

Software correlati

• Muri di Sostegno

Domande frequenti

Solo negli scenari in cui efficienza, recapito e manutenzione rendono affidabile tale ipotesi; va valutato anche il malfunzionamento.

No, può produrre sottospinta e ridurre tensioni efficaci, attrito alla base e capacità portante.

Occorre definire scenari e combinazioni secondo norma e plausibilità fisica, evitando sia omissioni sia massimi indipendenti non realistici.
