Come gestire condensa e materiali nei sistemi fumari
Temperatura, corrosione, isolamento, tenuta, raccolta e smaltimento della condensa
Ultimo aggiornamento: 2026-09-21
In sintesi
Quando la temperatura della parete o dei fumi scende sotto le condizioni di condensazione, si forma un liquido potenzialmente corrosivo. Il sistema deve essere classificato e costruito per il funzionamento previsto, con giunti, pendenze, raccolta e smaltimento coerenti. Anche ponti termici e tratti esterni influenzano quantità e posizione della condensa.
La condensa dei fumi non va trattata come semplice acqua meteoricaComposizione e acidità dipendono da combustibile e apparecchio. Materiali, neutralizzazione e recapito devono rispettare le prescrizioni applicabili; scarichi improvvisati possono causare corrosione, ostruzioni e danni alle reti collegate.
Comprendere dove si forma la condensa
Valutare temperatura dei fumi, parete, aria esterna e punto di condensazione. Tratti lunghi, diametri elevati, pareti fredde e carichi ridotti aumentano il raffreddamento. Localizzare i punti bassi in cui il liquido può accumularsi.
Scegliere un sistema compatibile
Verificare classe di temperatura, pressione, resistenza alla condensa e alla corrosione, materiale, guarnizioni e distanza dai combustibili. La compatibilità deve riguardare tutti i componenti, non soltanto il tratto verticale principale.

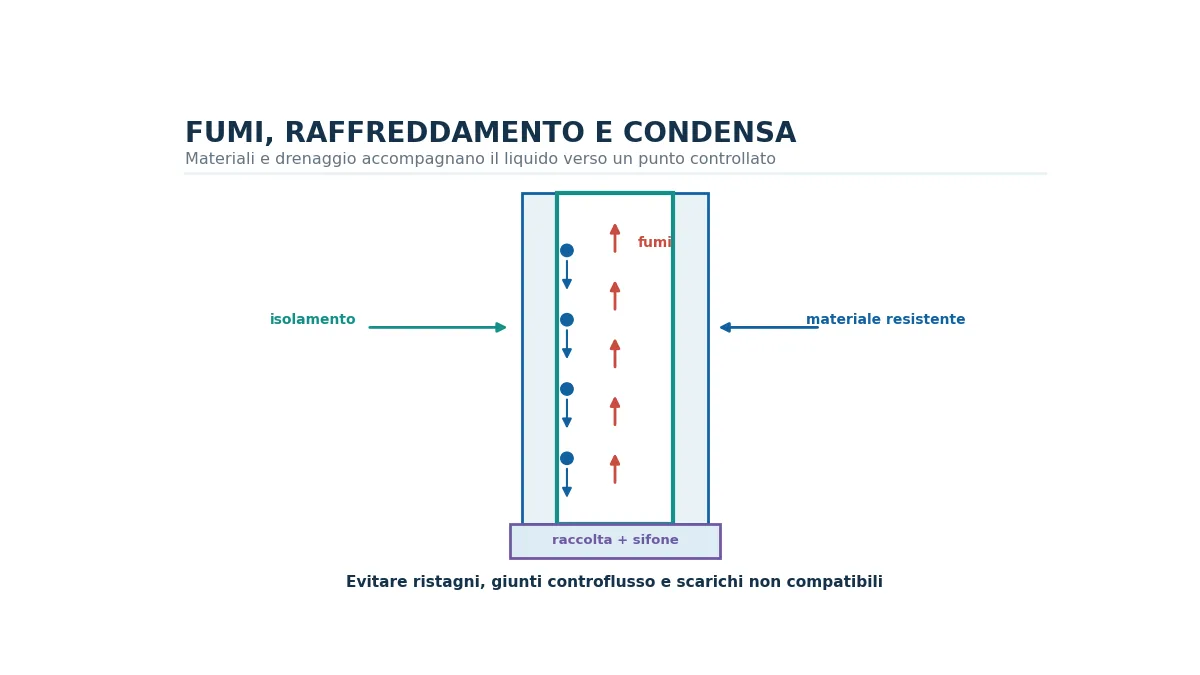

La condensa viene raccolta lungo superfici e giunti compatibili e condotta verso un punto drenabile e ispezionabile.
Limitare il raffreddamento
L'isolamento mantiene più alta la temperatura dei fumi e riduce ponti termici e condensa indesiderata. Curare continuità nei giunti, supporti e attraversamenti. Nei tratti esterni proteggere isolamento e rivestimento da acqua e azioni ambientali.
Dare pendenza verso i punti di raccolta
Canali e raccordi devono convogliare la condensa nella direzione prevista dal sistema. Evitare sacche, giunti montati controflusso e deformazioni. Separare ingresso di pioggia dalla condensa di processo quando lo schema lo richiede.
Progettare raccolta e smaltimento
Prevedere pozzetto o raccordo, sifone quando richiesto, accesso per pulizia e protezione contro gelo e ostruzioni. Verificare necessità di trattamento o neutralizzazione e compatibilità del recapito con portate e caratteristiche del liquido.
Ispezionare i punti critici
Controllare base camino, raccordi, guarnizioni, drenaggi e tratti freddi. Tracce di corrosione o colature indicano perdita di tenuta o drenaggio inefficace. Registrare gli interventi e verificare la causa prima di sostituire il solo componente danneggiato.
Errori frequenti
- Usare componenti non resistenti al funzionamento umido.
- Montare i giunti senza rispettare il verso della condensa.
- Creare punti bassi privi di drenaggio.
- Interrompere l'isolamento nei supporti e negli attraversamenti.
- Collegare lo scarico senza verificarne compatibilità e manutenzione.
Indicazioni conclusive
La condensa deve essere prevista, guidata e smaltita. La durabilità nasce dalla coerenza tra temperature calcolate, materiali classificati, isolamento e dettagli di drenaggio.
Software correlati
Domande frequenti
La condensa compare solo nei generatori a condensazione?No. Può formarsi anche occasionalmente in altri sistemi se i fumi si raffreddano sufficientemente.
Perché è importante il verso dei giunti?Per mantenere la tenuta e guidare il liquido all'interno del percorso previsto senza fuoriuscite.
L'isolamento elimina tutta la condensa?Riduce il raffreddamento, ma il sistema deve comunque essere compatibile con le condizioni di funzionamento previste.
