FGN-0035 · Fognature · Livello avanzato
Come gestire i tratti in contropendenza
Diagnosi, rappresentazione idraulica e scelta degli interventi correttivi
Ultimo aggiornamento: 2026-09-11
In sintesi
Una contropendenza crea una depressione del fondo nella quale permane acqua anche dopo la diminuzione della portata. Può derivare da errori di rilievo o posa, cedimenti, deformazioni o raccordi non corretti. Prima di scegliere l'intervento occorre confermare la geometria, rappresentare il volume di ristagno e verificare gli effetti su capacità, rigurgito, depositi e manutenzione.
Non correggere il modello prima del rilievoInvertire automaticamente le quote per ottenere una pendenza positiva nasconde una possibile criticità reale. Le incongruenze devono essere segnalate e verificate sul campo.
Riconoscere una vera contropendenza
Il fondo risale nella direzione prevista del deflusso e forma, con i tratti adiacenti, una sacca di ristagno. Occorre distinguere il difetto reale da errori di trascrizione, sistemi di quota differenti o scambio tra quota di fondo e quota di scorrimento.
Confermare quote e geometria
Si controllano capisaldi, profondità dei pozzetti, quote degli imbocchi, diametri e lunghezze. Livellazione, rilievo interno o videoispezione possono definire l'estensione del difetto; in condotte deformabili è utile verificare anche ovalizzazione e cedimenti.
Valutare gli effetti idraulici
Il ristagno riduce la sezione utile, favorisce depositi e può spostare verso monte la linea piezometrica. Durante le portate elevate il tratto può funzionare sommerso o in pressione, con perdite aggiuntive non rappresentabili come semplice moto uniforme.

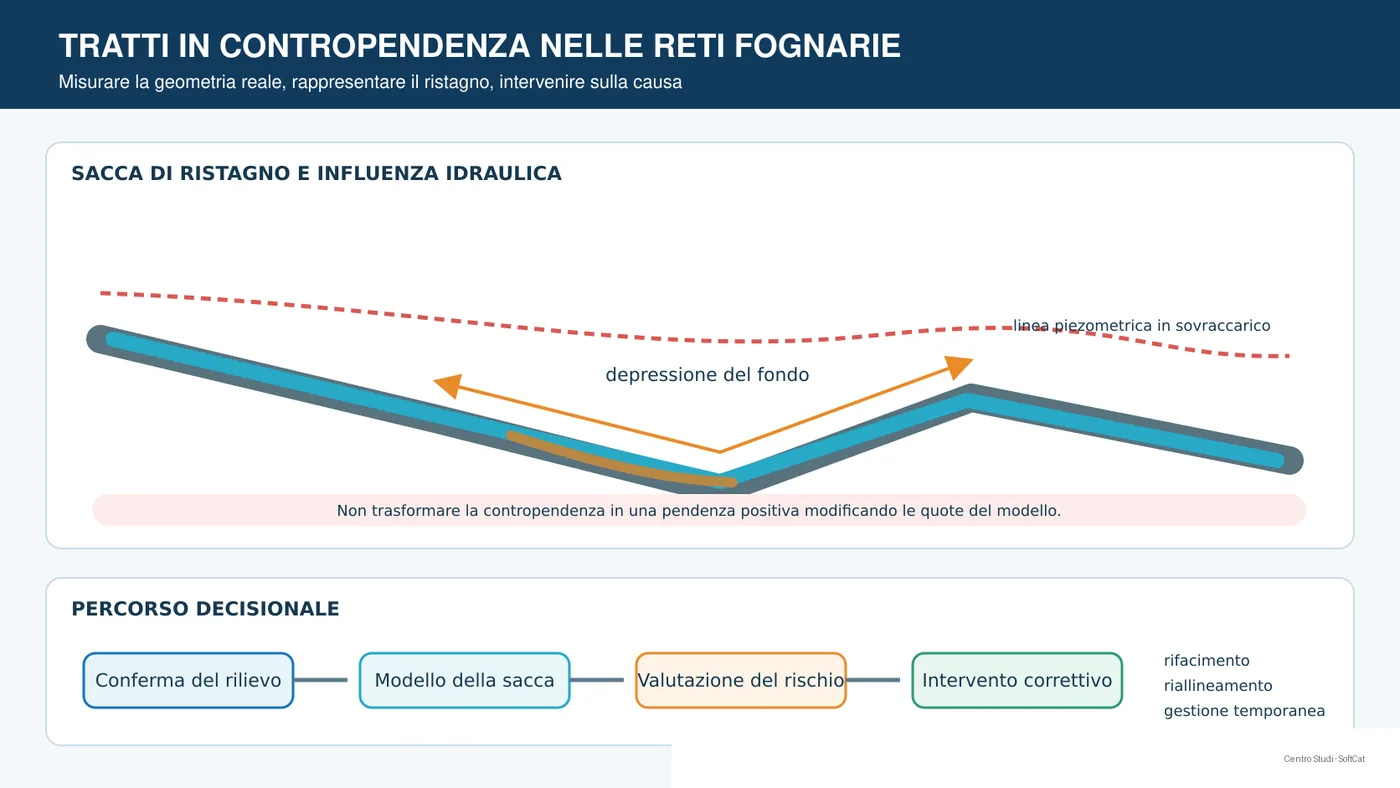

Profilo di una contropendenza con sacca di ristagno, deposito e influenza sulla linea piezometrica.
Rappresentare la geometria reale
Le quote rilevate devono essere mantenute nel modello e la depressione va discretizzata in modo sufficiente. Un calcolo dinamico consente di simulare riempimento e svuotamento, volume residuo, rigurgito e durata del ristagno.
Classificare la gravità della criticità
Sono rilevanti profondità e lunghezza della sacca, rapporto con il diametro, frequenza delle portate di trascinamento, natura dei reflui, accessibilità e conseguenze a monte. Una piccola anomalia geometrica può essere critica in una rete già prossima alla capacità.
Scegliere l'intervento correttivo
Le opzioni comprendono rifacimento del tratto, riallineamento, relining compatibile, modifica delle quote nei pozzetti, lavaggi programmati o controllo periodico. L'intervento deve eliminare la causa, non soltanto il deposito; un aumento di diametro può peggiorare il ristagno.
Gestire la condizione prima dei lavori
Se la correzione non è immediata, occorre definire frequenza di ispezione e pulizia, segnali di allarme e condizioni che richiedono intervento urgente. Le misure gestionali non sostituiscono la verifica strutturale in presenza di cedimenti.
Procedura operativa consigliata
1. Segnalare l'incongruenza senza correggerla automaticamente. 2. Verificare riferimento altimetrico e dati di archivio. 3. Rilevare imbocchi, fondo e deformazioni. 4. Ricostruire lunghezza e profondità della sacca. 5. Modellare ristagno e rigurgito negli scenari critici. 6. Valutare depositi, manutenzione e rischio strutturale. 7. Confrontare interventi permanenti e temporanei. 8. Aggiornare il modello dopo l'esecuzione.
Errori frequenti da evitare
- Rendere positiva la pendenza modificando le quote a tavolino.
- Basarsi su una sola profondità misurata.
- Usare il moto uniforme per una sacca permanente.
- Valutare solo la portata massima.
- Aumentare il diametro senza verificare il deposito.
- Programmare lavaggi senza indagare cedimenti e cause.
Indicazioni conclusive
La contropendenza è una condizione geometrica da misurare e modellare, non un errore da eliminare dal file. La decisione corretta nasce dal confronto tra rischio idraulico, causa strutturale e possibilità di manutenzione o rifacimento.
Software correlati
Domande frequenti
Una contropendenza impedisce sempre il deflusso?Non sempre, ma crea ristagno e perdite aggiuntive; alle portate elevate il tratto può funzionare sommerso o in pressione.
Posso correggere le quote nel modello per farlo convergere?No, salvo un errore documentato. La geometria reale deve essere rappresentata e l'incertezza trattata con scenari.
Il lavaggio periodico è una soluzione definitiva?È una misura gestionale. Non elimina la causa geometrica o strutturale e deve essere sostenibile e verificabile.
