Canali

Canali: software reti di canali per verifica idraulica

Canali è il software reti di canali SofTCat dedicato alla verifica idraulica di canalizzazioni a pelo libero e alla gestione di reti di deflusso.

Il software consente di analizzare canali con sezioni rettangolari, trapezie oppure di forma generica, definite mediante una poligonale assegnata per punti.

Verifica idraulica dei canali a pelo libero

Canali consente di determinare le caratteristiche del moto uniforme per una portata assegnata oppure per una portata calcolata attraverso differenti metodi idrologici.

Per il calcolo della portata possono essere utilizzate le formulazioni di Giandotti, Pasini, Ventura, Kirpich e Viparelli, oltre al metodo Razionale.

Formule di resistenza disponibili

Il software reti di canali consente di eseguire le verifiche idrauliche utilizzando diverse formule di resistenza:

• Gauckler-Strickler;
• Manning-Strickler;
• Chezy-Bazin;
• Chezy-Kutter.

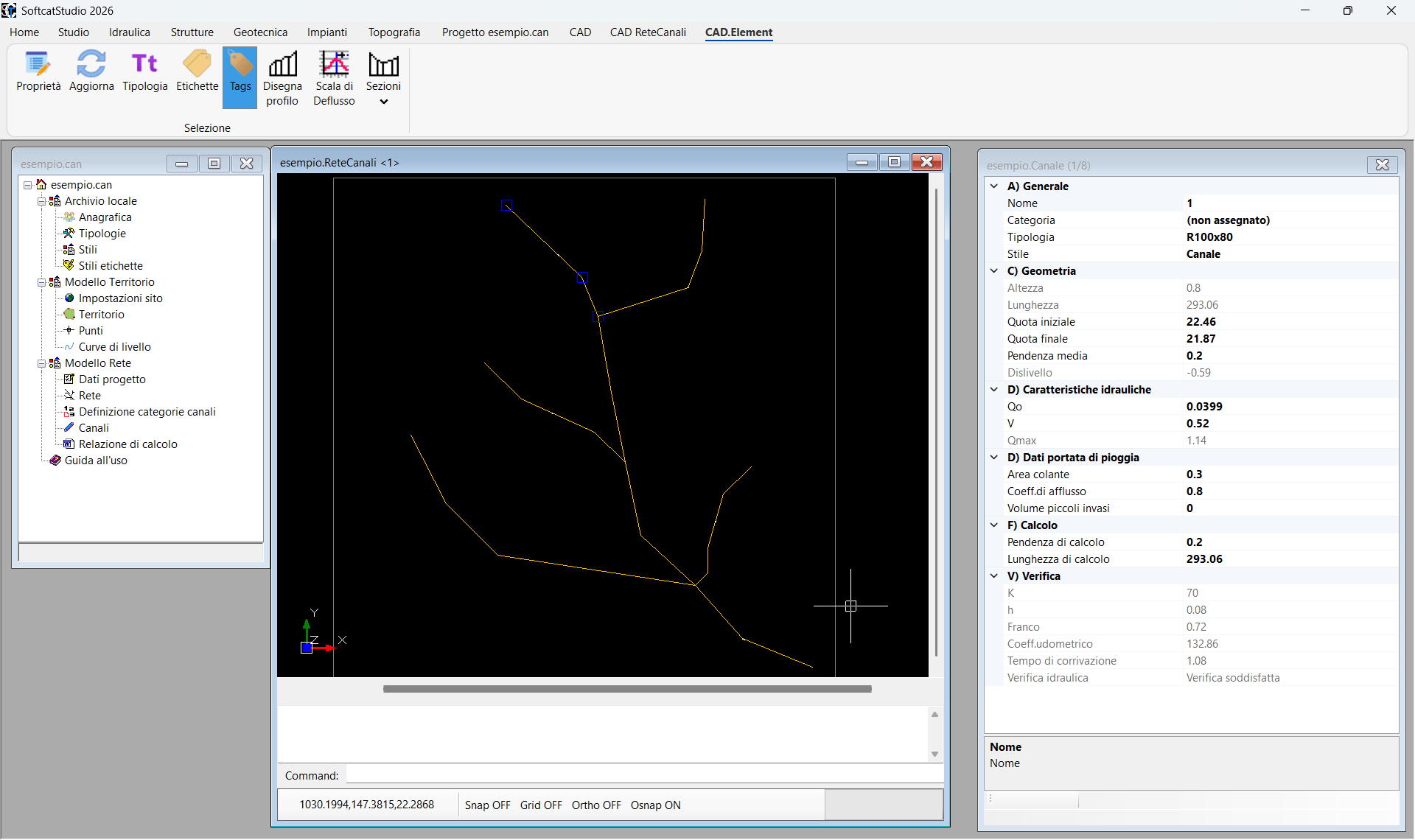

Gestione grafica della rete

Canali permette di gestire un'intera rete di deflusso attraverso un ambiente grafico dedicato.

L'inserimento della rete avviene mediante il CAD interno, che consente anche di importare sfondi in formato DXF/DWG da utilizzare come riferimento per la modellazione.

Sezioni gestite da Canali

Il software consente di verificare differenti tipologie di sezione:

• sezioni rettangolari;
• sezioni trapezie;
• sezioni generiche definite per punti.

Elaborati prodotti da Canali

Al termine delle elaborazioni il software restituisce i principali risultati necessari alla verifica della rete:

• verifica idraulica in condizioni di moto uniforme del singolo canale;
• grafico della scala di deflusso;
• verifiche idrauliche dell'intera rete.

Visualizzazione GIS

Con l'opzione GIS è inoltre possibile gestire la visualizzazione della rete su mappe online, secondo le funzionalità previste dal relativo modulo opzionale.

VAI AL CENTRO DOCUMENTAZIONE

Progettazione idraulica integrata

Per esigenze più ampie di progettazione idraulica puoi consultare anche EdilStudio Idraulica , la suite dedicata alla progettazione di reti idriche e fognarie.
