Come impostare il drenaggio superficiale della piattaforma stradale

VIA-0014 · Topografia e progettazione stradale · Livello intermedio

Come impostare il drenaggio superficiale della piattaforma stradale

Pendenze longitudinali e trasversali, linee di impluvio, cunette, caditoie, fossi, recapiti e continuità idraulica

Ultimo aggiornamento: 2026-09-25

In sintesi

Il drenaggio superficiale segue la geometria tridimensionale della strada. Pendenze longitudinali e trasversali determinano linee di deflusso e punti bassi; cunette, caditoie e fossi devono intercettare le acque e trasferirle a recapiti compatibili senza creare attraversamenti incontrollati o erosioni.

Le sole sezioni tipo non mostrano tutti i punti di ristagno

Transizioni di sopraelevazione, raccordi verticali e cambi di bordo possono creare minimi locali fra le sezioni. Occorre controllare le linee longitudinali della piattaforma e non soltanto le frecce di pendenza trasversale.

Ricostruire le superfici di deflusso

Modellare corsie, banchine, marciapiedi e aree laterali con quote e discontinuità corrette. Individuare linee di colmo e impluvio e separare i contributi esterni alla piattaforma. Verificare entrambi i lati lungo le progressive.

Individuare punti bassi e tratti critici

Analizzare bordi, cunette e cambi di pendenza presso raccordi concavi e transizioni. Cercare pendenze quasi nulle, contropendenze e interruzioni dovute ad accessi o opere. Registrare progressiva e quota dei minimi locali.

Posizionare elementi di raccolta

Disporre cunette, caditoie e canalette in modo coerente con i percorsi reali dell'acqua. Verificare capacità, distanza, intasamento e accessibilità secondo lo studio idrologico-idraulico. Non affidarsi a interassi standard indipendenti dalle aree contribuenti.

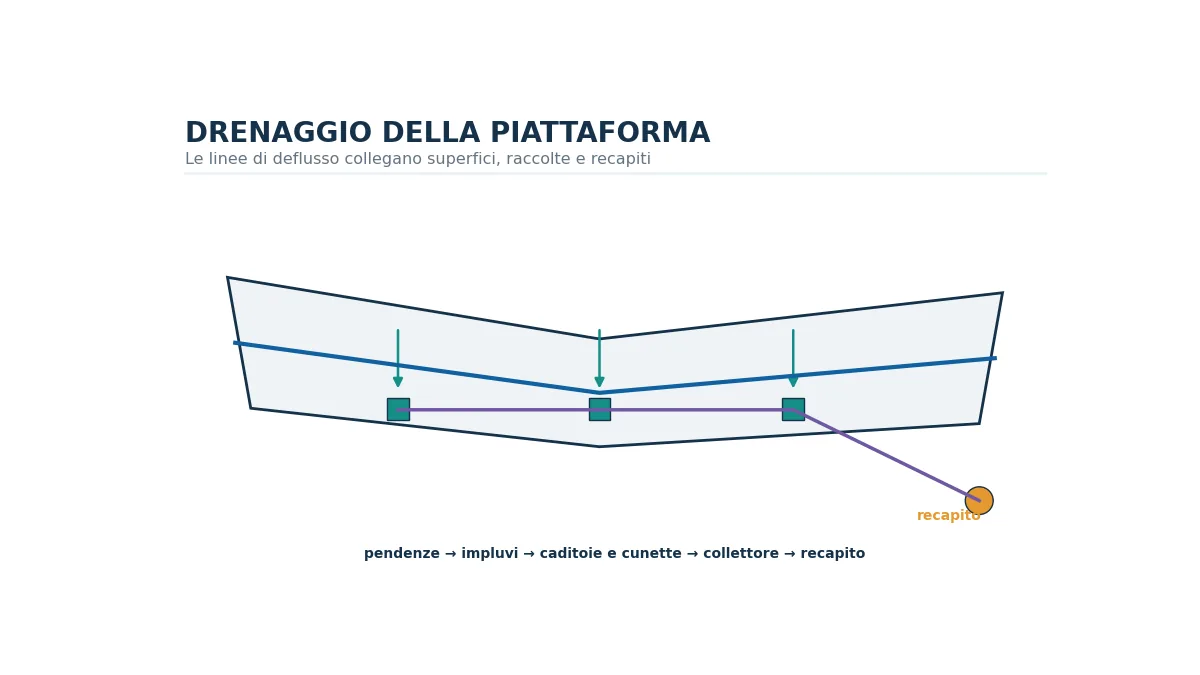

Piattaforma stradale con linee di deflusso, cunetta, caditoie, fosso e recapito finale. Pendenze della piattaforma convogliano le acque verso cunette e caditoie collegate a recapiti verificati.

Garantire la continuità fino al recapito

Collegare raccolta, collettori, fossi e attraversamenti a recapiti verificati. Controllare quote, pendenze e possibilità di rigurgito. Prevedere protezioni nei punti di scarico e non trasferire criticità alle aree a valle.

Aggiornare la verifica con la geometria

Ripetere l'analisi dopo modifiche a livelletta, sopraelevazione, accessi o sezione. Confrontare planimetria, profilo dei bordi e sezioni. Produrre un elenco di punti di raccolta con quota, bacino, recapito e stato della verifica.

Errori frequenti

  • Posizionare caditoie a interasse fisso senza analizzare i bacini.
  • Verificare soltanto la pendenza trasversale delle sezioni tipo.
  • Ignorare i minimi creati dalle transizioni di sopraelevazione.
  • Collegare le raccolte a recapiti senza quota o capacità verificata.
  • Non aggiornare il drenaggio dopo una revisione geometrica.

Indicazioni conclusive

Il drenaggio è inseparabile dalla geometria della piattaforma. Linee di deflusso, raccolte e recapiti devono formare una catena continua e riesaminata a ogni modifica del progetto.

Software correlati

Domande frequenti

Dove si formano più spesso i ristagni?

Nei punti bassi, nelle transizioni, presso accessi e dove le linee di bordo presentano pendenze ridotte o inversioni.

Posso usare un interasse fisso per le caditoie?

Solo dopo aver verificato che capacità e aree contribuenti lo rendano adeguato nelle diverse condizioni.

Quando va rifatta la verifica?

Dopo modifiche a livelletta, pendenze trasversali, sopraelevazione, bordi o recapiti.
