TER-0001 · Impianti termici e canne fumarie · Livello base
Come impostare il progetto di un impianto termico per un edificio
Fabbisogni, generazione, distribuzione, terminali, regolazione e sicurezza
Ultimo aggiornamento: 2026-09-21
In sintesi
Il progetto di un impianto termico nasce dalle prestazioni richieste agli ambienti e dalle condizioni climatiche, non dalla scelta anticipata del generatore. Fabbisogni, temperature di esercizio, terminali, distribuzione, regolazione e sicurezza devono essere compatibili. Lo schema funzionale collega le decisioni energetiche al dimensionamento idraulico.
Non scegliere il generatore prima di avere definito carichi e temperatureUna potenza nominale adeguata non garantisce efficienza né comfort se terminali e rete richiedono condizioni diverse da quelle ottimali per la sorgente. La scelta deve seguire l'analisi dell'edificio e il confronto tra scenari di esercizio.
Definire requisiti e zone
Identificare destinazioni d'uso, profili di occupazione, temperature interne, ricambi d'aria e orari. Suddividere l'edificio in zone con comportamento e regolazione omogenei, evitando che ambienti molto diversi dipendano da un unico comando.
Calcolare i carichi di progetto
Valutare dispersioni attraverso l'involucro, ventilazione e apporti secondo il metodo adottato. Distinguere potenza di picco, fabbisogno stagionale e profilo temporale: sono grandezze collegate ma non intercambiabili.
Costruire lo schema funzionale
Collegare sorgente, eventuale accumulo o separatore, circuiti, pompe, terminali e regolazione. Indicare temperature di mandata e ritorno, portate e potenze nei nodi principali. Lo schema deve rendere comprensibili anche priorità e modalità operative.

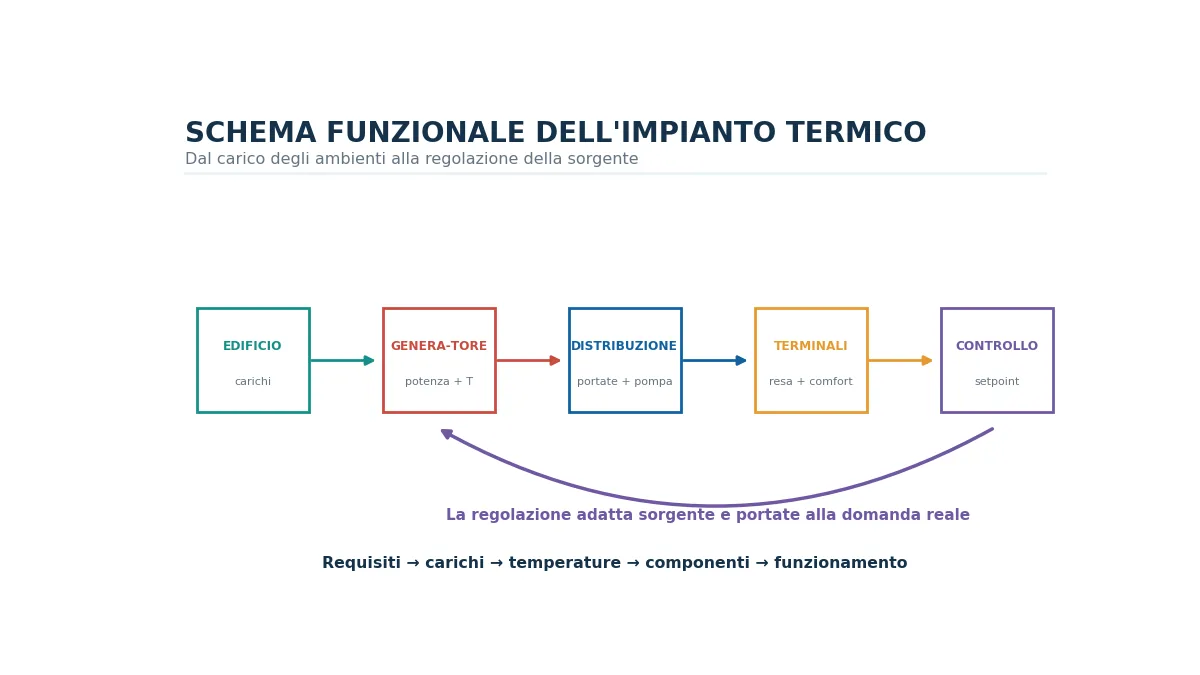

Lo schema funzionale collega fabbisogni, generatore, distribuzione, terminali e regolazione.
Scegliere terminali e temperature
Verificare che radiatori, pannelli o unità ad aria eroghino la potenza richiesta alle temperature previste. Temperature più basse possono favorire alcune sorgenti, ma richiedono superfici e portate coerenti con carichi e tempi di risposta.
Dimensionare la distribuzione
Tradurre le potenze in portate mediante il salto termico di progetto. Definire diametri, perdite, pompe, isolamento e bilanciamento. Controllare i circuiti più sfavoriti e le condizioni a carico parziale, non soltanto il punto nominale.
Integrare regolazione e sicurezza
Definire sensori, setpoint, compensazione, valvole e sequenze della sorgente. Coordinare vaso di espansione, scarichi, sfiati e dispositivi di sicurezza con temperature, volume e pressione del sistema.
Errori frequenti
- Confondere fabbisogno energetico e potenza di progetto.
- Scegliere i terminali senza dichiarare le temperature.
- Disegnare la rete prima di definire zone e regolazione.
- Dimensionare la pompa sulla somma di tutte le perdite dei rami.
- Trascurare accessibilità, sfiato e manutenzione.
Indicazioni conclusive
Un buon progetto mantiene tracciabile il percorso dai requisiti degli ambienti alle portate della rete. Ogni componente deve essere coerente con temperature, profilo di carico e strategia di regolazione dell'intero sistema.
Software correlati
Domande frequenti
Da dove conviene iniziare?Dai requisiti degli ambienti e dai carichi, definendo poi temperature, terminali, sorgente e distribuzione.
Potenza e fabbisogno sono la stessa cosa?No. La potenza descrive il picco istantaneo; il fabbisogno è energia integrata in un periodo.
Perché suddividere l'edificio in zone?Per adattare funzionamento e regolazione a esposizione, uso, orari e carichi differenti.
