IDS-0006 · Impianti idrico-sanitari e scarichi · Livello base

Come impostare la rete di scarico delle acque reflue in un edificio

Apparecchi, diramazioni, colonne, collettori e recapito in uno schema coerente

Ultimo aggiornamento: 2026-09-20

In sintesi

La rete di scarico deve trasferire i reflui dagli apparecchi al recapito mantenendo continuità di deflusso, tenuta dei sifoni e possibilità di ispezione. Lo schema nasce dall'inventario degli apparecchi e dalla posizione delle colonne, non dalla semplice sovrapposizione delle piante. Ogni cambio di direzione, quota o funzione deve essere leggibile e compatibile con gravità, ventilazione e manutenzione.

Una rete corretta in pianta può diventare irrealizzabile quando attraversa solai, travi e locali sottostanti. Colonne, pendenze, quote di innesto e recapito devono essere controllati insieme fin dalle prime fasi.

Classificare apparecchi e reflui

Individuare apparecchi, portate convenzionali, frequenza d'uso e natura del refluo. Distinguere acque nere, grigie e scarichi che richiedono trattamento o cautele specifiche. Ogni apparecchio deve disporre di sifone o dispositivo equivalente e di un collegamento compatibile con manutenzione e pulizia.

Costruire lo schema dal basso verso l'alto

Partire dal punto di recapito e risalire lungo collettori, basi delle colonne, diramazioni di piano e apparecchi. Questo percorso consente di verificare che ogni ramo disponga di quota sufficiente e che non esistano tratti senza recapito, contropendenze o innesti ambigui.

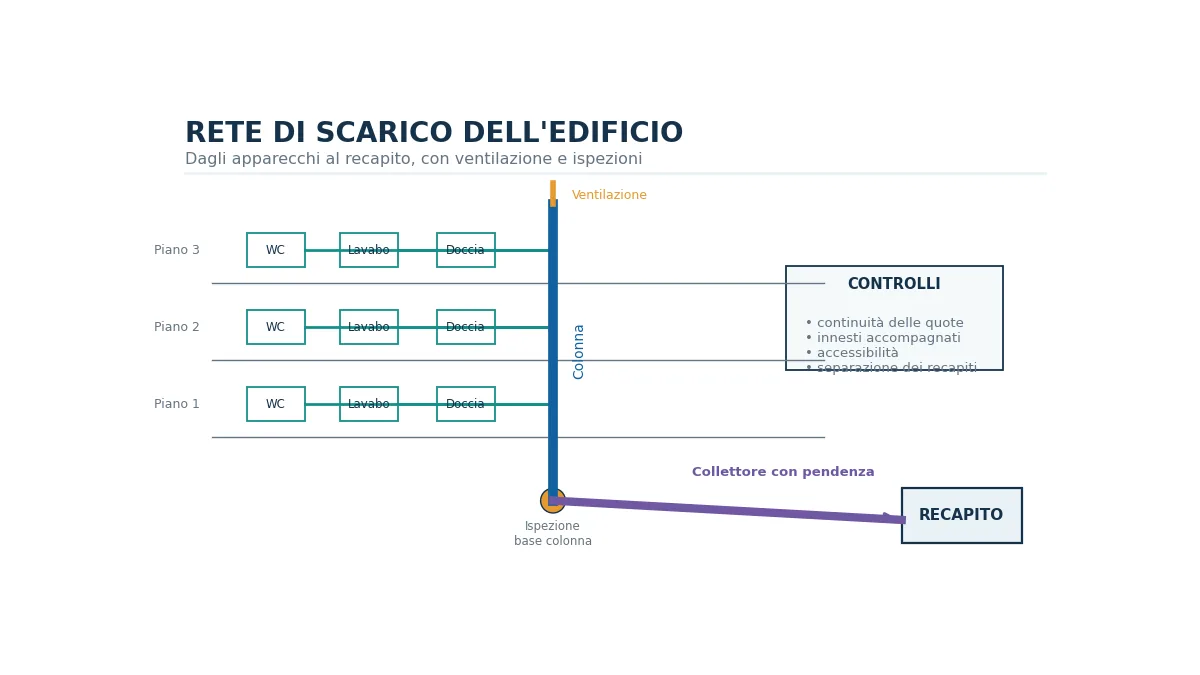

Apparecchi e diramazioni confluiscono nelle colonne e quindi nel collettore diretto al recapito.

Posizionare le colonne vicino ai gruppi di utenze

Raggruppare gli apparecchi riduce lunghezze, attraversamenti e dislivelli necessari. Le colonne devono proseguire con ventilazione adeguata e cambiare direzione soltanto con raccordi compatibili con il regime di deflusso. Evitare spostamenti non documentati tra un piano e l'altro.

Definire collettori e punto di recapito

I collettori raccolgono le colonne e devono mantenere pendenza, capacità e accessibilità. Verificare la quota disponibile fino al pozzetto o alla rete esterna, includendo attraversamenti e raccordi. Il recapito deve essere coerente con la separazione richiesta tra reflui e acque meteoriche.

Prevedere ispezioni nei punti critici

Rendere accessibili basi di colonna, cambi di direzione, confluenze e tratti lunghi secondo le esigenze del sistema. Un'apertura teoricamente presente ma nascosta da finiture o arredi non è realmente ispezionabile. Coordinare sportelli, pozzetti e spazi di manovra con il progetto architettonico.

Procedura operativa

1. Inventariare apparecchi e tipologie di refluo. 2. Fissare recapiti, quote e criteri di separazione. 3. Collocare colonne e ventilazioni. 4. Collegare diramazioni con percorsi brevi e ispezionabili. 5. Tracciare collettori mantenendo pendenze e quote disponibili. 6. Verificare attraversamenti, accessi e continuità fino al recapito.

Errori frequenti

• Disegnare le diramazioni senza controllare la quota del collettore.
• Spostare le colonne tra i piani senza rappresentare le deviazioni.
• Confluire scarichi incompatibili nello stesso ramo.
• Omettere accessi alla base delle colonne e ai cambi di direzione.
• Confondere rete interna, pozzetti esterni e recapito finale.

Indicazioni conclusive

Uno schema di scarico efficace rende evidente come ogni apparecchio raggiunge il recapito e come la rete può essere ventilata, ispezionata e mantenuta. Il dimensionamento viene dopo la verifica della continuità geometrica e funzionale.

Software correlati

• Reflux

Domande frequenti

Dal recapito e dalle relative quote, risalendo poi verso collettori, colonne, diramazioni e apparecchi.

È la soluzione più semplice e controllabile; eventuali deviazioni devono essere motivate, dimensionate e rappresentate.

Nei punti in cui è più probabile un'occlusione o è necessario accedere alla rete, come basi di colonna, confluenze e cambi di direzione.
