TOP-0001 · Topografia e progettazione stradale · Livello base
Come impostare un rilievo topografico per il progetto
Obiettivi, inquadramento, punti, misure, controlli e restituzione del rilievo
Ultimo aggiornamento: 2026-09-23
In sintesi
Un rilievo affidabile nasce dalla destinazione dei dati: scala, elaborati e decisioni progettuali determinano precisione, densità dei punti e controlli. Prima delle misure occorre definire sistema di riferimento, inquadramento, codifica e ridondanze; in campagna si devono verificare subito le chiusure essenziali.
La quantità di punti non sostituisce un progetto del rilievoUn insieme molto fitto di misure può restare inutilizzabile se mancano riferimenti stabili, metadati, controlli e criteri di restituzione. Accuratezza e tolleranze devono essere coerenti con lo scopo e con il capitolato.
Definire scopo, estensione e risultato atteso
Chiarire quali elementi devono essere rappresentati, a quale scala e per quali verifiche. Stabilire area, sistema di quote, formati finali e tolleranze. Distinguere punti necessari alla geometria da dettagli utili soltanto alla rappresentazione, evitando acquisizioni prive di uno scopo verificabile.
Costruire l'inquadramento del rilievo
Selezionare riferimenti stabili, accessibili e ben distribuiti. Documentare origine, orientamento, quote e legame con il sistema richiesto. La rete di appoggio deve consentire controlli indipendenti e il successivo ripristino del rilievo, senza dipendere da un unico punto vulnerabile.
Pianificare punti, stazioni e osservazioni
Effettuare un sopralluogo, valutare visibilità, ostacoli, sicurezza e accessi. Progettare stazioni e punti di dettaglio con osservazioni ridondanti nei passaggi critici. Definire codici, descrizioni e fotografie da associare ai punti prima dell'uscita in campagna.

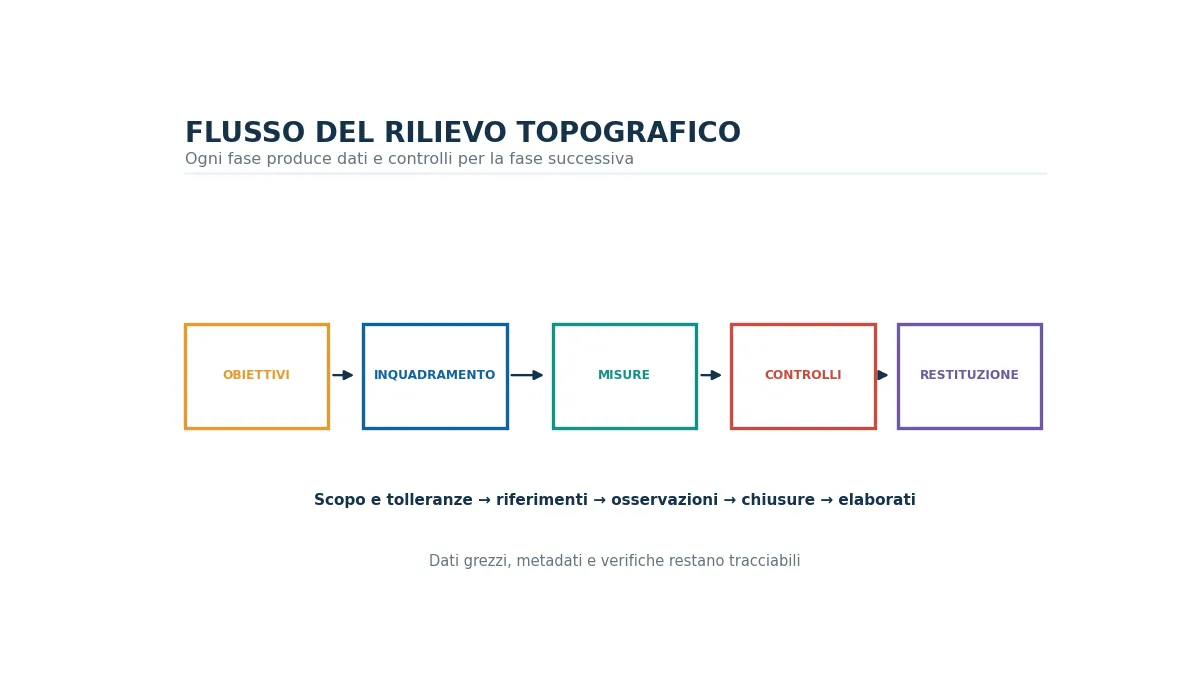

Il rilievo procede dagli obiettivi alla restituzione attraverso inquadramento, misure e controlli documentati.
Eseguire controlli durante la campagna
Registrare altezza strumentale e del prisma, unità, condizioni operative e configurazione. Ripetere misure significative e controllare orientamenti, distanze note e chiusure prima di smobilitare. Un'anomalia rilevata sul posto costa meno di una ricostruzione successiva basata su dati incompleti.
Elaborare senza perdere la tracciabilità
Conservare dati grezzi, trasformazioni e criteri di compensazione. Separare osservazioni, coordinate calcolate e oggetti restituiti. Ogni correzione deve essere ripetibile; punti esclusi o modificati vanno motivati e non semplicemente cancellati dal risultato finale.
Preparare elaborati e relazione di rilievo
Consegnare planimetrie, elenco coordinate, monografie, schema dell'inquadramento e relazione dei controlli. Indicare sistema di riferimento, unità, precisione raggiunta, data e limiti di validità. Verificare la coerenza fra file grafici, tabelle e capisaldi materializzati.
Errori frequenti
- Iniziare le misure senza definire scala e tolleranze.
- Affidare l'intero rilievo a un solo riferimento.
- Omettere altezze, codici e descrizioni dei punti.
- Rinviare tutti i controlli al rientro dall'area di rilievo.
- Consegnare coordinate senza sistema, unità e metadati.
Indicazioni conclusive
Il rilievo è un processo controllato, non una semplice raccolta di coordinate. Obiettivi, inquadramento, ridondanza e documentazione rendono il dato realmente utilizzabile nel progetto.
Software correlati
Domande frequenti
Quanti punti servono per un rilievo?Dipende da geometria, scala, tolleranze e informazioni richieste; la densità deve descrivere discontinuità e dettagli significativi.
Perché servono misure ridondanti?Consentono di riconoscere errori, stimare la coerenza delle osservazioni e verificare il risultato.
Cosa deve accompagnare le coordinate?Sistema di riferimento, unità, data, metodo, precisione, monografie e criteri di elaborazione.
