Come interpretare reazioni vincolari, taglio e momento

Controlli di equilibrio, segni e diagrammi prima del dimensionamento

Ultimo aggiornamento: 2026-09-18

In sintesi

Reazioni e diagrammi non sono soltanto numeri da trasferire nelle verifiche. Descrivono come la struttura equilibra i carichi e consentono di riconoscere rapidamente errori di schema, segno o unità di misura. La lettura deve partire dall'equilibrio globale, proseguire con l'andamento locale e concludersi con il confronto tra forma del diagramma e comportamento atteso.

Momento positivo o negativo non ha significato universale senza una convenzione. Prima di interpretare valori e armature verificare assi locali, verso delle azioni e regola grafica usata dal programma.

Iniziare dalle reazioni vincolari

La somma vettoriale delle reazioni deve equilibrare le azioni applicate; anche i momenti rispetto a un punto qualsiasi devono chiudere. Su una trave simmetrica con carico simmetrico sono attese reazioni simmetriche. Una differenza non motivata segnala spesso carichi, luci o vincoli inseriti in modo non coerente.

Leggere il diagramma del taglio

Un carico distribuito produce una variazione progressiva del taglio; una forza concentrata genera un salto pari alla forza applicata. Dove il taglio cambia segno si trova normalmente un estremo locale del momento. Valori elevati presso appoggi o discontinuità richiedono attenzione anche alle verifiche locali e ai dettagli costruttivi.

Collegare momento, taglio e deformata

La pendenza del diagramma del momento è legata al taglio. In assenza di coppie concentrate il momento resta continuo, mentre una cerniera interna non trasferisce momento. La curvatura della deformata deve risultare compatibile con il segno del momento e con la rigidezza flessionale.

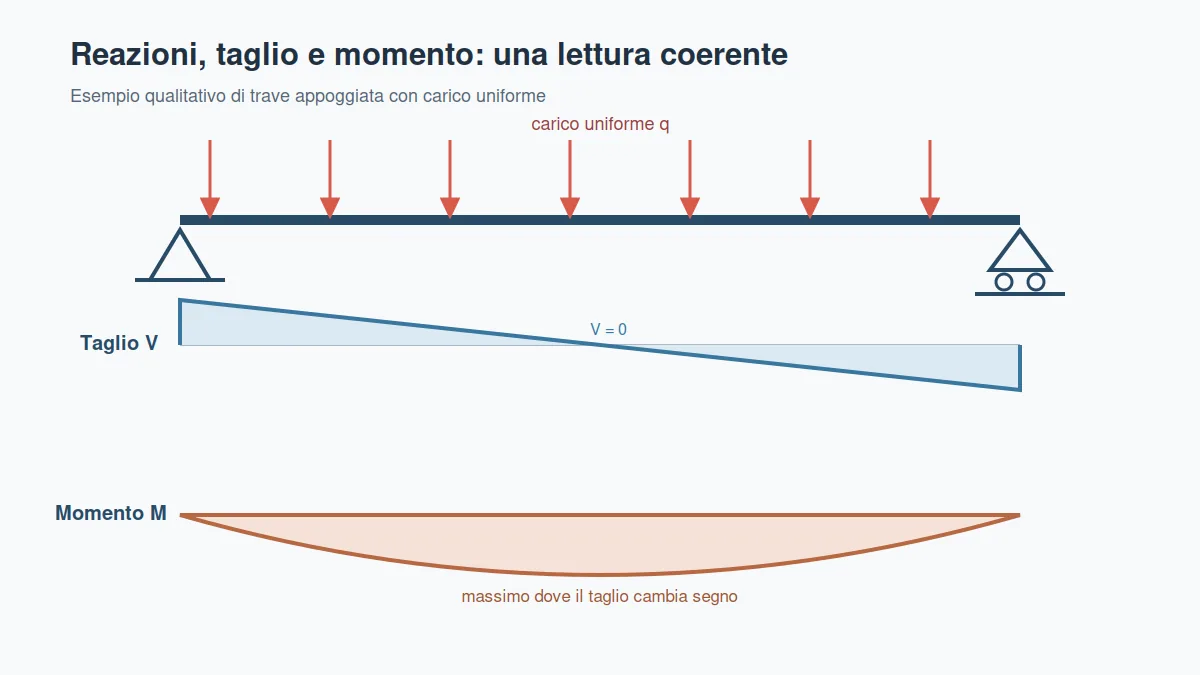

Carico, reazioni e diagrammi devono rispettare relazioni di equilibrio e continuità.

Individuare sezioni e valori caratteristici

Non limitarsi al massimo assoluto. Controllare valori agli appoggi, ai cambi di sezione, sotto carichi concentrati, presso aperture e nei punti di cambio di segno. Nei sistemi continui servono sia i momenti positivi in campata sia quelli negativi sugli appoggi.

Distinguere risposta globale ed effetti locali

Un modello ad aste restituisce le azioni interne dell'elemento idealizzato, ma non descrive automaticamente concentrazioni di tensione, diffusione dei carichi o comportamento tridimensionale dei nodi. Le sollecitazioni globali devono quindi essere integrate con verifiche locali quando la geometria lo richiede.

Procedura operativa

1. Controllare unità di misura e convenzioni dei segni. 2. Verificare equilibrio globale di forze e momenti. 3. Confrontare simmetrie attese e reazioni calcolate. 4. Collegare salti e pendenze dei diagrammi ai carichi applicati. 5. Individuare massimi, minimi e cambi di segno. 6. Confrontare diagrammi, deformata e dettagli costruttivi.

Errori frequenti

• Leggere un momento negativo come errore senza verificare la convenzione.
• Considerare soltanto il massimo positivo in una trave continua.
• Ignorare reazioni orizzontali prodotte da vincoli o geometrie inclinate.
• Confondere azioni interne locali e valori espressi negli assi globali.
• Dimensionare senza un controllo preliminare dell'equilibrio.

Indicazioni conclusive

Una lettura ragionata dei diagrammi trasforma l'output del calcolo in una verifica comprensibile. Equilibrio, forma attesa e continuità dei risultati devono essere controllati prima di utilizzare le sollecitazioni nel dimensionamento.

Software correlati

• StruCalc Free

Domande frequenti

In condizioni regolari si trova dove il taglio si annulla; carichi e discontinuità possono richiedere un controllo puntuale.

Un salto corrisponde normalmente a una forza concentrata o a una reazione applicata in quel punto.

No. Può indicare sollevamento o necessità di un vincolo capace di trazione; va verificata la reale possibilità costruttiva di trasferirla.
