Come limitare il colpo d'ariete negli impianti idrici degli edifici

Velocità, tempi di chiusura, pressioni transitorie e dispositivi di protezione

Ultimo aggiornamento: 2026-09-21

In sintesi

La variazione rapida della velocità produce onde di pressione che si propagano nella rete. Chiusure veloci, arresti delle pompe e valvole di ritegno possono generare sovrapressioni, depressioni, vibrazioni e rumore. La protezione combina riduzione della causa, verifica del transitorio e scelta di dispositivi collocati nei punti efficaci.

Una tubazione verificata in regime permanente può essere sollecitata oltre le condizioni previste durante una manovra rapida. Occorre considerare eventi plausibili, classe dei componenti e sostegni, evitando rimedi scelti senza analizzare il sistema.

Individuare le manovre critiche

Rilevare elettrovalvole, miscelatori a chiusura rapida, lavatrici, pompe, ritegni e apparecchi con cicli automatici. Definire portata iniziale, sequenza e tempo di manovra, includendo arresti per mancanza di alimentazione.

Comprendere il transitorio

Una variazione di velocità genera un'onda che viaggia e si riflette alle estremità e alle discontinuità. Ampiezza e durata dipendono da elasticità di fluido e tubazione, lunghezza, vincoli e tempo di chiusura. Pressione massima e minima sono entrambe rilevanti.

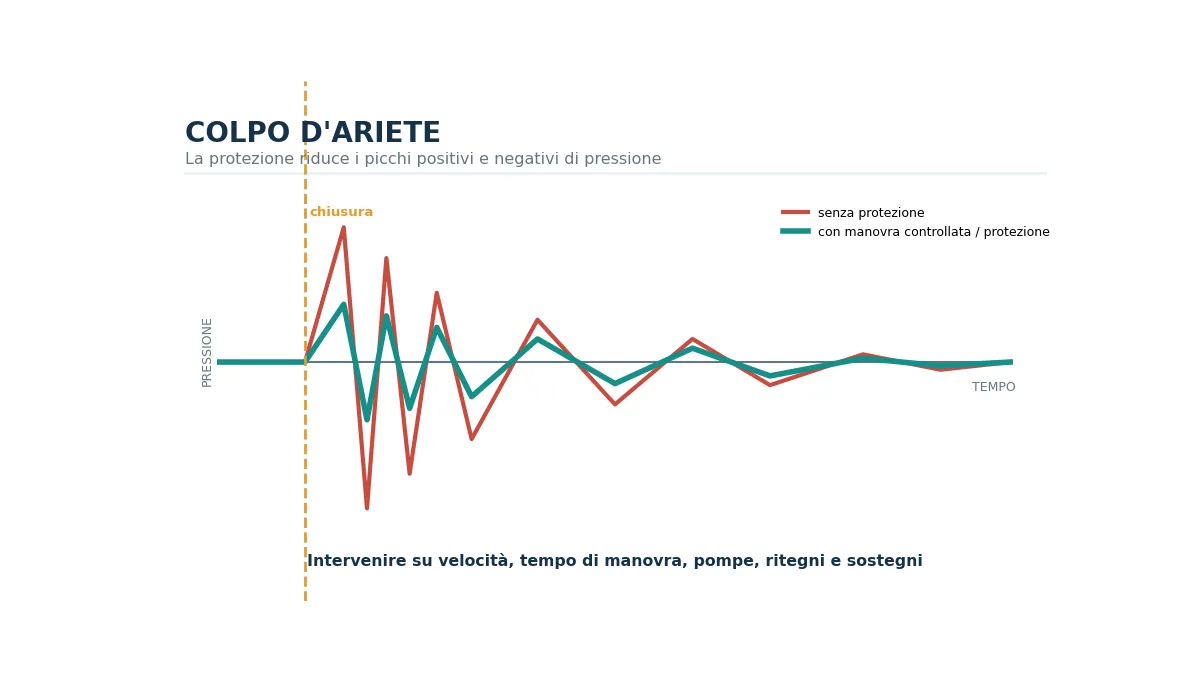

Una chiusura rapida genera un'onda di pressione; tempo di manovra e dispositivi di protezione ne riducono l'ampiezza.

Ridurre la causa del fenomeno

Contenere le velocità, utilizzare organi con chiusura controllata e programmare rampe di arresto e avvio delle pompe. Evitare ritegni sovradimensionati o con chiusura tardiva e curare il riempimento iniziale per non intrappolare aria in modo incontrollato.

Scegliere i dispositivi di protezione

Ammortizzatori, vasi, valvole e logiche di controllo devono essere dimensionati e collocati rispetto alla sorgente del transitorio. Un dispositivo lontano o isolato da una valvola può risultare inefficace anche se correttamente dimensionato.

Verificare tubazioni e supporti

Controllare pressione ammissibile, giunti, punti fissi, guide e reazioni ai cambi di direzione. Vibrazioni e spostamenti ripetuti possono danneggiare collegamenti e attraversamenti anche senza rottura immediata della tubazione.

Misurare quando il fenomeno è incerto

Registrare la pressione con frequenza adeguata durante le manovre critiche. Confrontare forma e ampiezza dei picchi con gli eventi osservati, distinguendo il colpo d'ariete da oscillazioni della regolazione o vibrazioni meccaniche.

Errori frequenti

• Verificare soltanto la pressione a regime.
• Installare un ammortizzatore senza localizzare la sorgente.
• Ignorare l'arresto improvviso delle pompe.
• Scegliere valvole di ritegno solo sul diametro nominale.
• Trascurare staffaggi e reazioni nei cambi di direzione.

Indicazioni conclusive

La protezione più efficace agisce prima sulla manovra e poi sulle conseguenze. Il dispositivo va scelto soltanto dopo avere compreso origine, propagazione e punti di riflessione dell'onda di pressione.

Software correlati

• IdroSan

Domande frequenti

No. Possono esistere picchi dannosi o depressioni anche senza un colpo chiaramente percepibile.

È una misura importante, ma occorre verificare anche tempi di manovra, pompe, ritegni, elasticità e geometria della rete.

In posizione idraulicamente efficace rispetto alla sorgente, evitando interposizioni che ne impediscano l'azione.
