Come considerare il livello del recapito nella verifica idraulica

Condizione al contorno, contemporaneità e propagazione degli effetti verso monte

Ultimo aggiornamento: 2026-09-11

In sintesi

Il recapito non è sempre una quota libera e costante. Il livello in un fiume, canale, mare o collettore esistente può sommergere lo scarico e propagare rigurgito nella rete. La condizione di valle deve rappresentare lo scenario reale, considerando variabilità temporale e contemporaneità tra piena del ricevente e portata della fognatura.

Il massimo livello non è sempre contemporaneo alla massima portata

La combinazione cautelativa deve essere motivata con tempi di risposta, prescrizioni e scenari. Sommare automaticamente tutti i massimi può essere irrealistico.

Tipologie di recapito

Lo scarico può avvenire in corpo idrico, canale regolato, mare, vasca o collettore esistente. Ciascun recapito richiede una condizione al contorno coerente con il proprio funzionamento.

Dati da acquisire

Servono quota dello sbocco, livelli ordinari e di piena, curve livello-portata, regole di gestione, marea, livelli del collettore e possibili dispositivi antiriflusso.

Rappresentazioni possibili

Si può assegnare uno scarico libero, un livello fisso, una serie temporale o una relazione livello-portata. La scelta deve essere compatibile con il metodo di calcolo e con i dati disponibili.

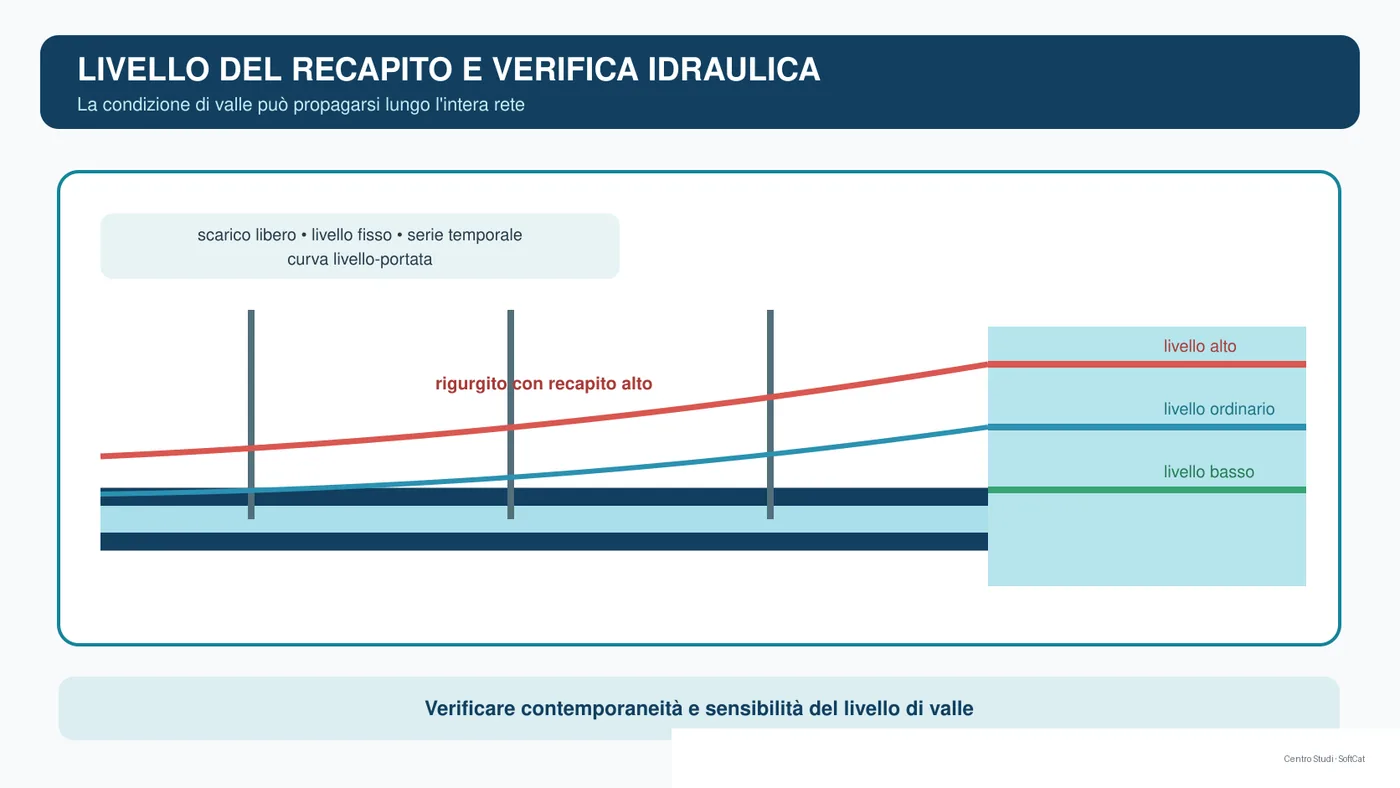

Condotta fognaria che scarica in un corpo idrico con livelli ordinario, alto e variabile nel tempo. Effetto di tre livelli del recapito sulla linea piezometrica della rete a monte.

Valutare la contemporaneità

Bacino fognario e ricevente possono avere tempi di risposta differenti. Si costruiscono scenari ordinario, cautelativo e combinato, dichiarando quale probabilità o criterio viene rappresentato.

Scarico sommerso e rigurgito

Quando il livello esterno supera lo sbocco, la capacità diminuisce e la linea piezometrica può risalire. Occorre controllare pozzetti, allacci, sfioratori e possibili flussi inversi.

Analisi di sensibilità sul livello di valle

Pochi livelli rappresentativi consentono di individuare la soglia alla quale compaiono sovraccarico o allagamento. Il risultato è spesso più informativo di un unico valore cautelativo.

Procedura operativa consigliata

1. Identificare natura e quota del recapito. 2. Raccogliere livelli e regole operative. 3. Analizzare tempi di risposta e contemporaneità. 4. Scegliere la condizione al contorno. 5. Simulare più livelli o serie temporali. 6. Verificare rigurgito e flusso inverso. 7. Documentare fonti, scenari e sensibilità.

Errori frequenti da evitare

  • Assumere sempre lo scarico libero.
  • Usare la quota di fondo al posto del livello idrico.
  • Combinare massimi senza valutare la contemporaneità.
  • Ignorare marea, paratoie o regolazioni.
  • Non verificare flussi inversi e dispositivi antiriflusso.

Indicazioni conclusive

Il livello del recapito è un dato progettuale decisivo. Deve essere tracciabile, coerente con lo scenario e sottoposto a sensibilità quando è incerto.

Software correlati

Domande frequenti

Posso assumere sempre uno scarico libero?

Solo se il livello del ricevente non può sommergere lo sbocco nello scenario considerato.

Quale livello di piena usare?

Quello definito da studi, prescrizioni e analisi di contemporaneità coerenti con la verifica.

Conviene provare più livelli?

Sì, perché una sensibilità mostra quando iniziano sovraccarico e allagamento.
