CAN-0016 · Canali · Livello avanzato

Come impostare il livello di valle quando il recapito di un canale è variabile

Condizioni al contorno, contemporaneità degli eventi e profili di rigurgito

Ultimo aggiornamento: 2026-09-15

In sintesi

Un canale può scaricare in un fiume, collettore, lago o mare il cui livello cambia nel tempo. La condizione di valle non deve quindi essere scelta come un numero isolato: occorre costruire scenari coerenti con l'evento, verificare la contemporaneità tra afflussi e livelli del ricettore e misurare l'effetto del rigurgito sui franchi lungo la rete.

Associare automaticamente la massima portata del canale al massimo livello storico del ricettore può produrre uno scenario cautelativo, ma non prova che la combinazione sia realisticamente simultanea. Dichiararne sempre il significato.

Riconoscere il meccanismo che determina il livello di valle

Individuare se il recapito è governato da una quota quasi costante, da una curva livello-portata, da una marea, da un invaso o da una serie temporale. Verificare anche chiaviche, paratoie e soglie che possono disaccoppiare il livello del ricettore da quello del canale.

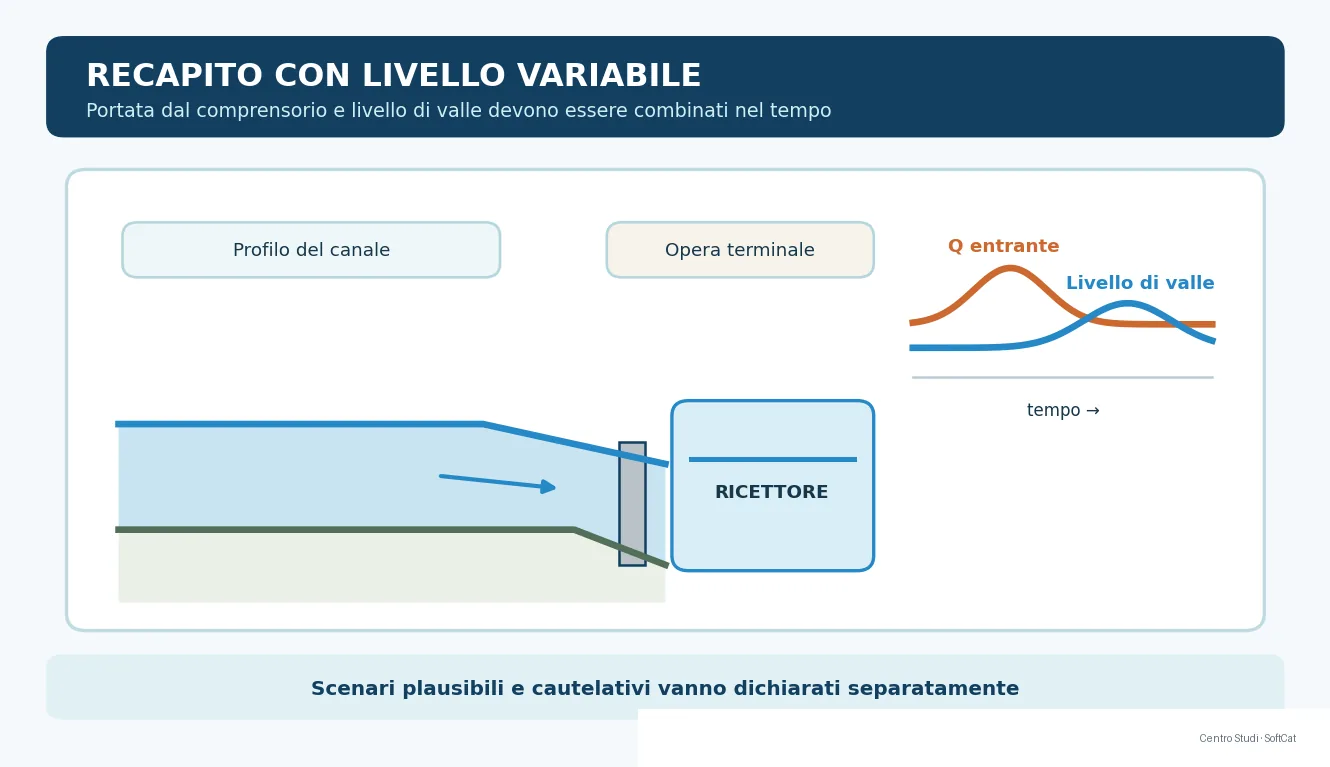

Idrogramma del canale e livello variabile del ricettore devono essere combinati in scenari temporalmente coerenti.

Usare dati riferiti allo stesso sistema altimetrico

Quote del canale, misure del ricettore e livelli degli organi di scarico devono riferirsi allo stesso datum. Controllare periodo di misura, passo temporale, attendibilità delle stazioni e possibili variazioni morfologiche. Una differenza di riferimento può essere scambiata per rigurgito reale.

Costruire scenari di contemporaneità

Definire almeno una condizione ordinaria, una gravosa plausibile e una cautelativa esplicita. Se sono disponibili serie temporali, confrontare l'andamento del livello al recapito con l'idrogramma proveniente dal comprensorio, considerando ritardi di propagazione e durata dell'evento.

Scegliere tra profilo permanente e simulazione temporale

Un profilo permanente può rappresentare singole combinazioni portata-livello. Quando entrambi cambiano rapidamente, o intervengono chiusure e accumuli, occorre un'impostazione temporale. In corrente lenta la condizione a valle può propagarsi verso monte; verificare il regime prima di applicarla.

Verificare livelli, franchi e funzionamento degli scarichi

Per ogni scenario confrontare il pelo libero con le quote più basse delle sponde e degli attraversamenti. Controllare l'estensione del rigurgito, l'eventuale inversione del flusso, la chiusura delle chiaviche e la capacità residua di invaso della rete.

Esempio concettuale di recapito fluviale

Si confrontano tre calcoli: ricettore ordinario con portata di progetto, ricettore elevato plausibilmente contemporaneo e livello eccezionale combinato cautelativamente. I risultati sono letti come insieme di scenari, non come un unico valore certo, individuando la sezione con franco minimo.

Procedura operativa

1. Identificare il tipo di ricettore e i manufatti terminali. 2. Uniformare datum e intervalli temporali dei dati. 3. Definire combinazioni motivate di portata e livello. 4. Calcolare i profili con il metodo appropriato. 5. Confrontare livelli, franchi e versi di flusso. 6. Documentare scenario ordinario, gravoso e cautelativo.

Errori frequenti

• Imporre sempre il massimo assoluto senza spiegarne la contemporaneità.
• Mescolare quote riferite a datum diversi.
• Usare una sola curva livello-portata in presenza di isteresi evidente.
• Trascurare chiaviche e soglie al recapito.
• Valutare il livello soltanto nell'ultima sezione del canale.

Indicazioni conclusive

La condizione di valle è parte dello scenario idraulico. Deve essere motivata, altimetricamente coerente e accompagnata da un'analisi della sensibilità dei livelli a monte.

Software correlati

• SofTCatStudio - Canali

Domande frequenti

Può essere uno scenario cautelativo, ma va distinto dalle combinazioni realisticamente contemporanee con la portata del canale.

Sì per uno scenario permanente motivato; non descrive però un ricettore che varia sensibilmente durante l'evento.

Lungo tutte le sezioni interessate, confrontando il profilo con sponde, attraversamenti e quote vulnerabili.
