FGN-0029 · Fognature · Livello avanzato
Come modellare uno scarico in corpo idrico, canale o collettore esistente
Quote, livelli, curve di deflusso e collegamento idraulico al ricevente
Ultimo aggiornamento: 2026-09-11
In sintesi
Il nodo di scarico deve riprodurre il collegamento fisico al ricevente. Quota dello sbocco, livello esterno, sommersione, perdita localizzata, capacità del collettore ricevente e possibilità di riflusso determinano il comportamento della rete. Corpo idrico, canale e collettore esistente non sono condizioni equivalenti.
Il recapito non è una capacità infinitaUn collettore esistente o un canale può essere già carico e imporre un livello. L'idoneità del recapito richiede verifiche e autorizzazioni ulteriori rispetto al solo modello della rete.
Rappresentare la geometria dello sbocco
Si definiscono quota di scorrimento, sezione, pendenza terminale, orientamento, eventuali manufatti, valvole, soglie e protezioni. Le quote devono riferirsi allo stesso datum del modello.
Scarico in corpo idrico
Il livello può essere fisso, variabile o legato alla portata del ricevente. Si verificano sommersione, erosione, protezione dello sbocco e possibili riflussi.
Scarico in canale
Il livello dipende dal profilo del canale, dalle opere di regolazione e dalle portate concomitanti. Una semplice quota di fondo non rappresenta la condizione idraulica di valle.
Collegamento a un collettore esistente
È preferibile includere un tratto sufficiente del collettore o assegnarne il livello nel nodo di connessione. Si considerano portate preesistenti, capacità residua, rigurgito e modalità dell'innesto.

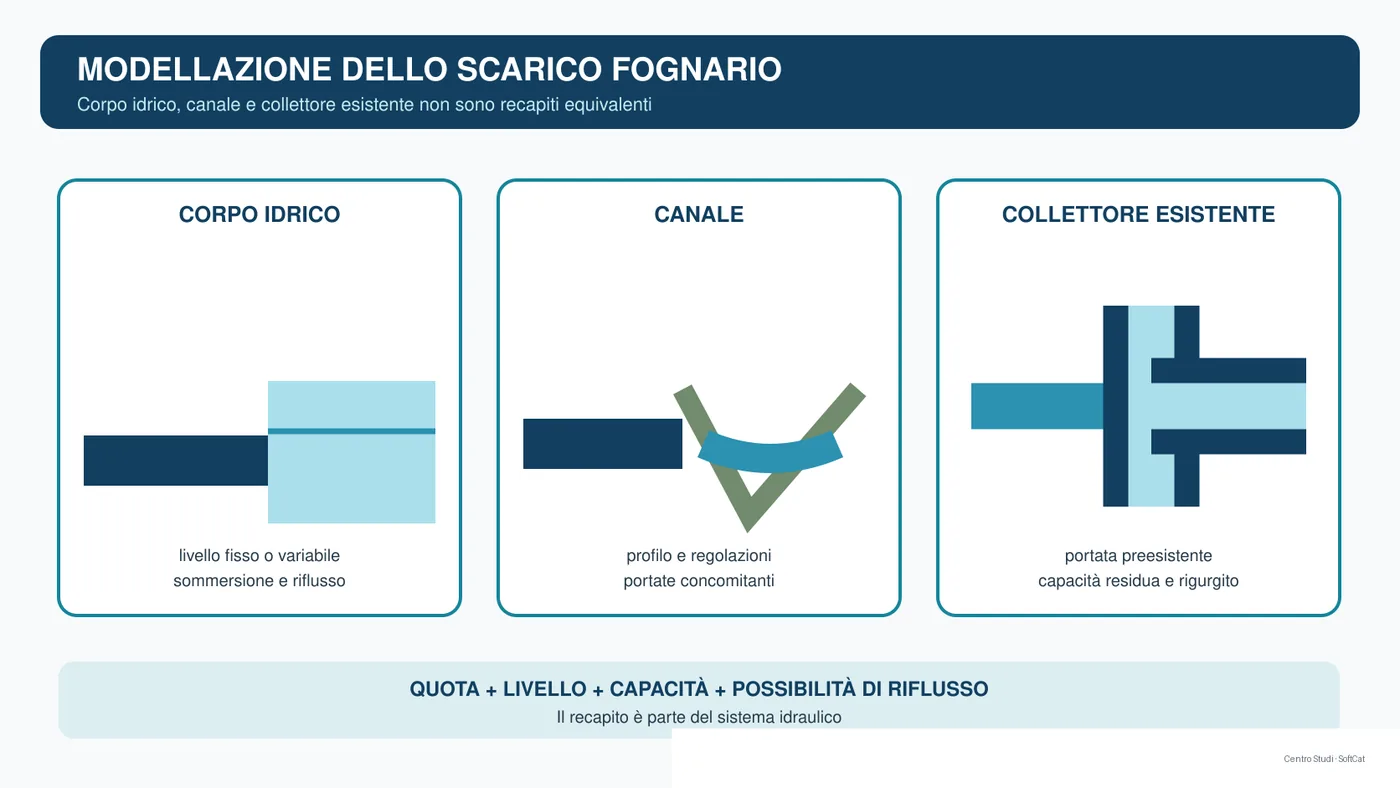

Differenze tra scarico in corpo idrico, canale e collettore esistente.
Scegliere la condizione al contorno
Scarico libero, livello fisso, serie temporale e curva livello-portata sono alternative con diversa informazione. La scelta deve riflettere il ricevente e lo scenario.
Dispositivi antiriflusso e regolazione
Clapet, paratoie, orifizi e valvole modificano la relazione portata-livello. Si rappresentano verso, perdite, apertura e rischio di blocco, verificando anche le condizioni di chiusura.
Verifiche complementari
Oltre all'idraulica della rete si controllano erosione, stabilità, qualità dello scarico, autorizzazioni e compatibilità ambientale. Questi aspetti non sono risolti dal solo calcolo del nodo.
Procedura operativa consigliata
1. Rilevare geometria e quote dello sbocco. 2. Caratterizzare livelli e portate del ricevente. 3. Valutare contemporaneità e riflusso. 4. Scegliere la condizione di valle. 5. Inserire dispositivi e perdite pertinenti. 6. Simulare scenari ordinari e critici. 7. Verificare capacità residua e protezioni. 8. Documentare autorizzazioni e ipotesi.
Errori frequenti da evitare
- Trattare tutti i recapiti come scarichi liberi.
- Usare datum altimetrici differenti.
- Ignorare la portata già presente nel collettore.
- Modellare un clapet senza il verso corretto.
- Confondere capacità idraulica e autorizzabilità dello scarico.
Indicazioni conclusive
Il recapito deve essere un elemento del modello, non un'estremità neutra. Geometria, livello, capacità e riflusso definiscono la reale interazione con la rete.
Software correlati
Domande frequenti
Devo modellare anche il ricevente?Se influenza il livello di valle, occorre rappresentarlo direttamente o mediante una condizione al contorno equivalente.
Posso usare la quota di fondo del canale?No come livello idrico; servono tirante o quota della superficie libera nello scenario considerato.
Un dispositivo antiriflusso elimina ogni rischio?No. Deve essere verificato per perdite, affidabilità, blocco e conseguenze della chiusura sulla rete.
