Come modellare valvole di regolazione, ritegno e controllo della portata

Scegliere l'elemento corretto, la variabile controllata e lo stato operativo

Ultimo aggiornamento: 2026-09-11

In sintesi

Ogni valvola rappresenta una funzione diversa: sostenere la pressione a monte, limitare la portata, impedire il riflusso o imporre una relazione perdita-portata. La scelta dell'elemento deve seguire il comportamento fisico e non il risultato che si desidera ottenere. Orientamento, set-point, stato, campo operativo e logiche di controllo vanno verificati in più scenari.

Se la regolazione richiede più energia di quella disponibile, il set-point non è fisicamente mantenibile. Il modello deve segnalare o mostrare lo stato limite.

Partire dalla funzione fisica

Prima di scegliere il componente si chiarisce quale variabile deve essere regolata, in quale punto e per quale motivo. Pressione a monte, pressione a valle, portata e prevenzione del riflusso richiedono elementi differenti.

Tipologie principali

Una PSV sostiene la pressione a monte; una FCV limita la portata; una valvola di ritegno consente il flusso in un solo verso; una TCV simula una strozzatura; una GPV usa una curva perdita-portata assegnata. Le denominazioni del software devono essere lette secondo la relativa formulazione.

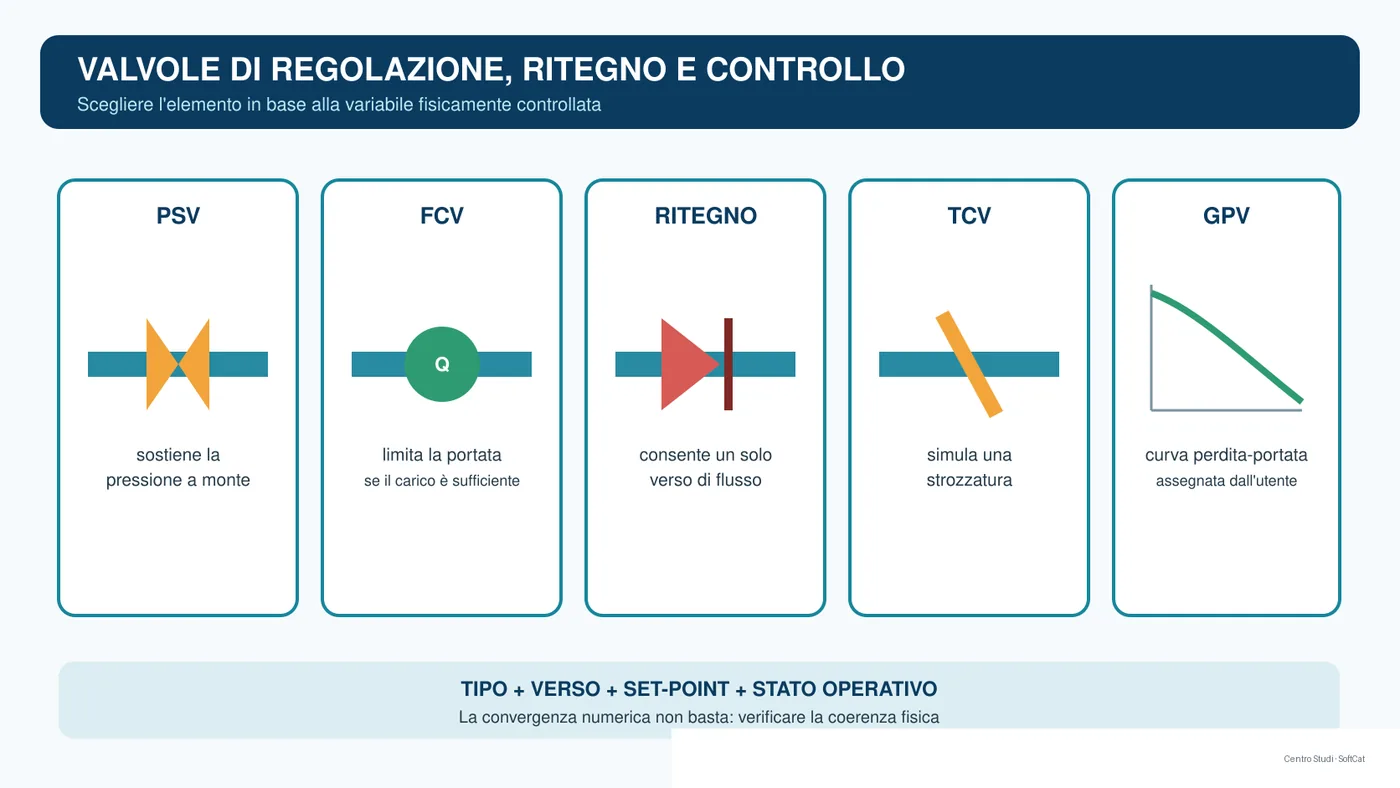

Confronto funzionale tra PSV, FCV, ritegno, TCV e valvola con curva assegnata.

Orientamento e nodi di controllo

Il verso determina lato controllato e comportamento al riflusso. Nodi distinti a monte e valle rendono leggibili pressione e perdita; il punto di misura reale deve corrispondere a quello rappresentato nel modello.

Impostare set-point realistici

La taratura deve ricadere nel campo fisicamente ottenibile per tutte le condizioni rilevanti. Valori incompatibili possono provocare valvole sempre aperte, sempre chiuse, oscillazioni o messaggi di mancato rispetto della regolazione.

Rappresentare il ritegno

Il ritegno è associato al verso della condotta o a uno specifico componente. Va inserito quando il riflusso è fisicamente impedito, non per correggere arbitrariamente una direzione di calcolo inattesa.

Controlli semplici e regole operative

Stato e taratura possono variare in funzione di tempo, livello o pressione. Soglie troppo ravvicinate possono causare commutazioni frequenti; isteresi, tempi e priorità devono riprodurre la logica gestionale.

Risultati da controllare

Per ogni scenario si esaminano stato, portata, perdita di carico, pressioni sui due lati, inversioni, messaggi del solutore e rispetto del set-point. La sola convergenza numerica non garantisce coerenza fisica.

Procedura operativa consigliata

1. Identificare la funzione reale della valvola. 2. Scegliere il tipo di elemento corretto. 3. Verificare verso e nodi controllati. 4. Inserire diametro, taratura e stato. 5. Rappresentare eventuali regole di controllo. 6. Simulare condizioni minime, medie, massime e di guasto. 7. Controllare stati e messaggi. 8. Confrontare con schede e logiche reali.

Errori frequenti da evitare

• Usare una FCV per imporre una portata non disponibile.
• Confondere pressione sostenuta a monte e ridotta a valle.
• Inserire un ritegno per nascondere un errore di rete.
• Ignorare orientamento e stato limite.
• Usare soglie senza isteresi.
• Non verificare il comportamento nei guasti.

Indicazioni conclusive

La valvola corretta è quella che riproduce il dispositivo e la sua variabile controllata. Gli stati operativi devono essere verificati e documentati insieme alle tarature.
