MUR-0001 · Muratura e interventi locali · Livello intermedio
Come costruire il modello strutturale di un edificio in muratura
Rilievo, pareti resistenti, aperture, impalcati e collegamenti
Ultimo aggiornamento: 2026-09-19
In sintesi
Il modello di un edificio in muratura deve trasformare il rilievo in uno schema resistente verificabile. Pareti, aperture, maschi, fasce di piano, impalcati e collegamenti vanno rappresentati secondo il loro comportamento reale, evitando regolarizzazioni geometriche non giustificate.
Il modello non coincide con la sola planimetriaIl disegno architettonico deve essere integrato con spessori, tessitura, qualità muraria, ammorsamenti, solai, coperture, fondazioni e trasformazioni.
Costruire il quadro conoscitivo
Raccogliere rilievi geometrici, saggi, documenti storici e informazioni su fasi costruttive e interventi. Identificare materiali, discontinuità, dissesti, nicchie, canne fumarie e tamponamenti non strutturali.
Individuare le pareti resistenti
Distinguere pareti portanti, setti secondari e partizioni. Verificare continuità verticale, intersezioni, variazioni di spessore e appoggi. Le pareti vanno riferite ad assi e livelli coerenti tra i diversi piani.
Riconoscere maschi murari e fasce di piano
Le aperture delimitano maschi e fasce che governano rigidezza e resistenza. Allineamenti, architravi, cordoli e disassamenti devono essere descritti senza cancellare irregolarità significative.

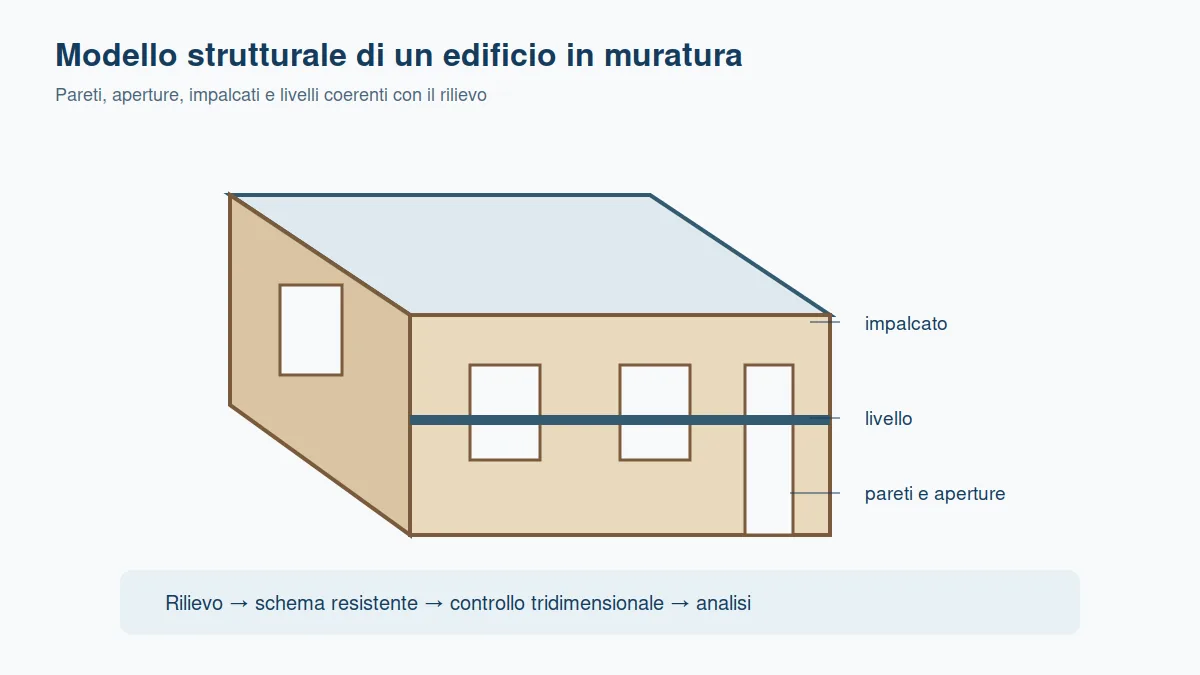

Il modello nasce dall'organizzazione coerente di pareti, aperture, impalcati e livelli.
Modellare solai e copertura
Definire direzione di orditura, rigidezza nel piano, masse e modalità di appoggio. Un impalcato può essere considerato rigido solo se tipologia, collegamenti e stato di conservazione assicurano la necessaria risposta.
Rappresentare collegamenti e fondazioni
Valutare ammorsamenti tra pareti, connessioni solaio-parete, cordoli e catene. Il vincolo alla base deve riflettere fondazioni, terreno e possibili cedimenti o discontinuità che influenzano la risposta globale.
Controllare il modello prima dell'analisi
Verificare masse, baricentri, rigidezze, vincoli, allineamenti e continuità. Visualizzare il modello piano per piano e in tre dimensioni, confrontandolo con elaborati e fotografie del rilievo.
Errori frequenti
- Modellare come portante ogni parete disegnata.
- Allineare automaticamente aperture realmente sfalsate.
- Assumere tutti i solai infinitamente rigidi.
- Ignorare fasi costruttive e corpi aggiunti.
- Trascurare la qualità dei collegamenti tra pareti ortogonali.
Indicazioni conclusive
Un modello affidabile conserva le irregolarità strutturalmente rilevanti e rende esplicite le ipotesi su impalcati, collegamenti e materiali.
Software correlati
Domande frequenti
Posso usare direttamente la planimetria architettonica?Come base sì, ma deve essere verificata e integrata con informazioni strutturali e costruttive.
Quando un solaio può essere considerato rigido nel piano?Quando tipologia, continuità e collegamenti rendono compatibile tale ipotesi con la struttura reale.
Devo modellare anche le pareti non portanti?Solo se influenzano masse, rigidezza o interazione strutturale; altrimenti vanno considerate coerentemente come carichi.
