Come trattare le perdite di carico localizzate nei pozzetti

Cambi di direzione, confluenze, salti e bilancio energetico del nodo

Ultimo aggiornamento: 2026-09-11

In sintesi

Nei pozzetti l'energia si dissipa per espansione, contrazione, deviazione, confluenza, salto e turbolenza. Le perdite possono essere trascurabili nelle verifiche semplici o determinanti nelle reti con basse pendenze e livelli prossimi alle quote critiche. Il metodo scelto deve essere coerente con il modello idraulico ed evitare che la stessa perdita sia contabilizzata due volte.

Dipende da geometria, angolo, rapporto tra diametri e portate, riempimento e condizioni a monte e valle. Va scelto da una fonte compatibile con il caso rappresentato.

Origine delle perdite nel nodo

Il flusso entra in una camera più ampia, cambia direzione e si ricompone nella condotta uscente. Separazioni della vena e mescolamento trasformano parte dell'energia meccanica in turbolenza.

Formulazione con coefficiente locale

Una rappresentazione semplice usa Δh = K v²/(2g), riferendo la velocità alla sezione indicata dalla fonte. Il valore di K deve essere associato a geometria e regime; cambiare velocità di riferimento senza convertire K produce errori.

Fattori che influenzano la perdita

Incidono angolo di deviazione, rapporti tra diametri, disassamenti, differenze di quota, rapporto tra portate confluenti, forma della canaletta, profondità del flusso e grado di sommersione.

Bilancio della linea di energia

Tra monte e valle si considerano quota, tirante o pressione, altezza cinetica e dissipazione. La perdita determina un abbassamento della linea dell'energia e può far risalire il livello idrico a monte.

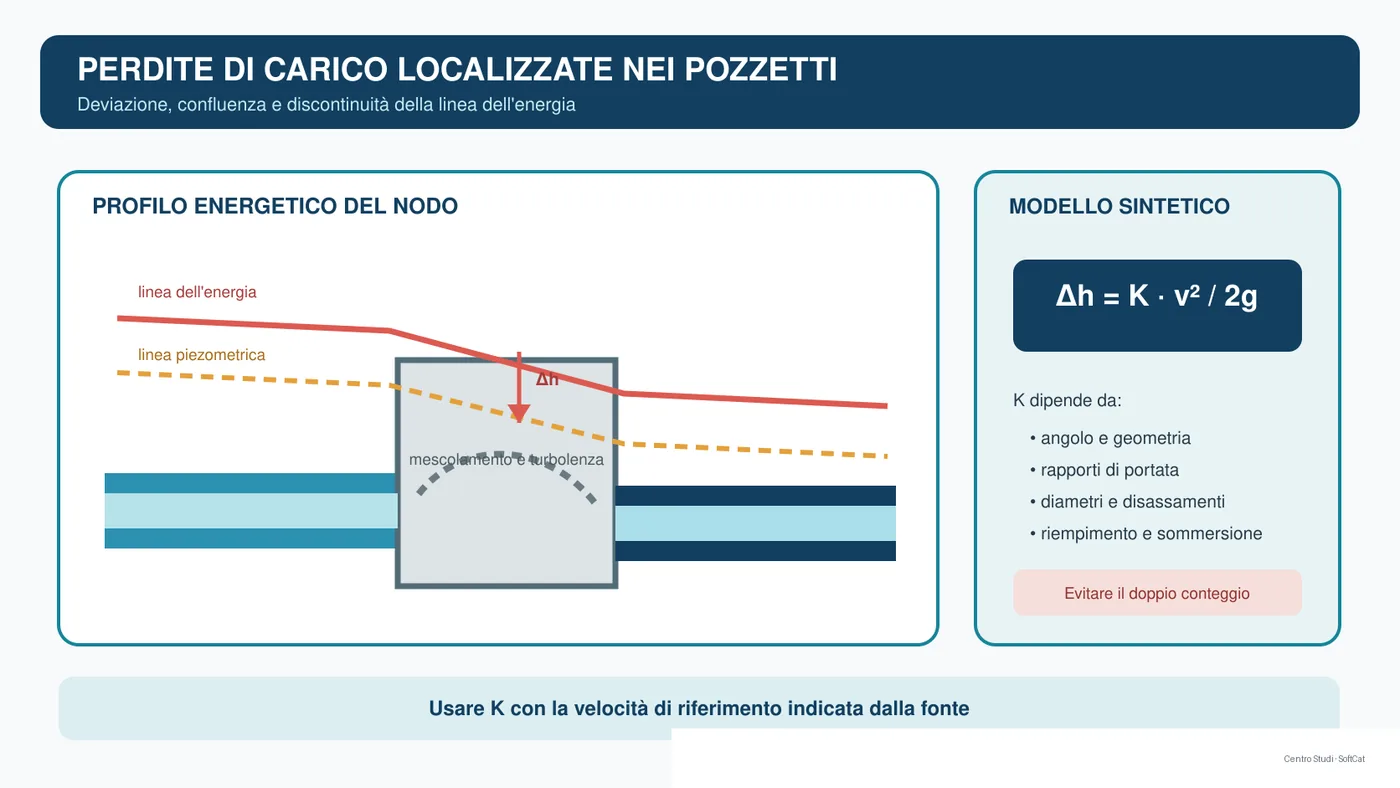

Componenti della perdita energetica in un pozzetto con deviazione e confluenza.

Scegliere il livello di dettaglio

Per reti preliminari può bastare un K cautelativo documentato. Nei nodi complessi si usano metodi che considerano quantità di moto, geometria e portate dei singoli rami. Casi eccezionali possono richiedere modellazione fisica o numerica più dettagliata.

Evitare il doppio conteggio

Prima di aggiungere una perdita esplicita si verifica come il software tratta pozzetti, transizioni e condotte. Inserire insieme quota corretta, elemento locale e perdita già inclusa nell'algoritmo può sovrastimare il rigurgito.

Quando la perdita diventa importante

L'effetto è più sensibile con velocità elevate, deviazioni brusche, confluenze sbilanciate, pendenze basse e ridotti franchi disponibili. Un'analisi con e senza perdita aiuta a valutarne il peso sui livelli.

Procedura operativa consigliata

1. Classificare il nodo e ricostruirne la geometria. 2. Definire portate, livelli e velocità dei rami. 3. Verificare il trattamento adottato dal software. 4. Scegliere un metodo e una fonte coerenti. 5. Applicare K alla velocità di riferimento corretta. 6. Controllare linea energetica e livelli a monte. 7. Eseguire una sensibilità nei nodi critici. 8. Documentare ipotesi ed eventuali semplificazioni.

Errori frequenti da evitare

• Usare lo stesso K per tutti i pozzetti.
• Applicare K a una velocità diversa da quella della fonte.
• Sommare due volte la stessa dissipazione.
• Trascurare angolo e rapporto tra portate.
• Confondere salto geometrico e perdita energetica.
• Ignorare l'effetto sui livelli a monte.

Indicazioni conclusive

Le perdite localizzate devono essere introdotte con proporzione e coerenza. Nei nodi ordinari possono avere peso limitato; nei tratti critici un metodo documentato evita sia omissioni sia eccessi cautelativi.

Software correlati

• SofTCatStudio - Fogne

Domande frequenti

Solo come semplificazione motivata; geometrie e condizioni molto diverse richiedono valori o metodi differenti.

A quella specificata dal metodo o dalla fonte, spesso nella condotta uscente; il riferimento deve essere dichiarato.

No. Prima occorre verificare se il metodo di calcolo del software la considera già esplicitamente o implicitamente.
