Come verificare l'effetto di ponticelli, tombini e restringimenti sul livello idrico

Perdite localizzate, controllo della luce e rigurgito a monte

Ultimo aggiornamento: 2026-09-13

In sintesi

Un attraversamento può determinare il livello a monte più della sezione ordinaria del canale. Occorre rappresentare apertura effettiva, quota di intradosso, imbocco, sbocco, restringimento e livello di valle, distinguendo il passaggio a pelo libero dal funzionamento in pressione o per sormonto.

Una luce libera in pianta non garantisce il deflusso

Intradosso basso, detriti, sommergenza e perdite di imbocco possono aumentare il carico a monte. Non dedurre il livello idrico dalla sola area geometrica di apertura.

Rilevare le dimensioni idraulicamente utili

Misurare fondo del canale e della struttura, luce netta, intradosso, lunghezza, eventuali pile, numero di fornici e quote di sommità della strada. Descrivere deposito, vegetazione e possibili ostruzioni; le quote di monte e valle devono avere un riferimento altimetrico comune.

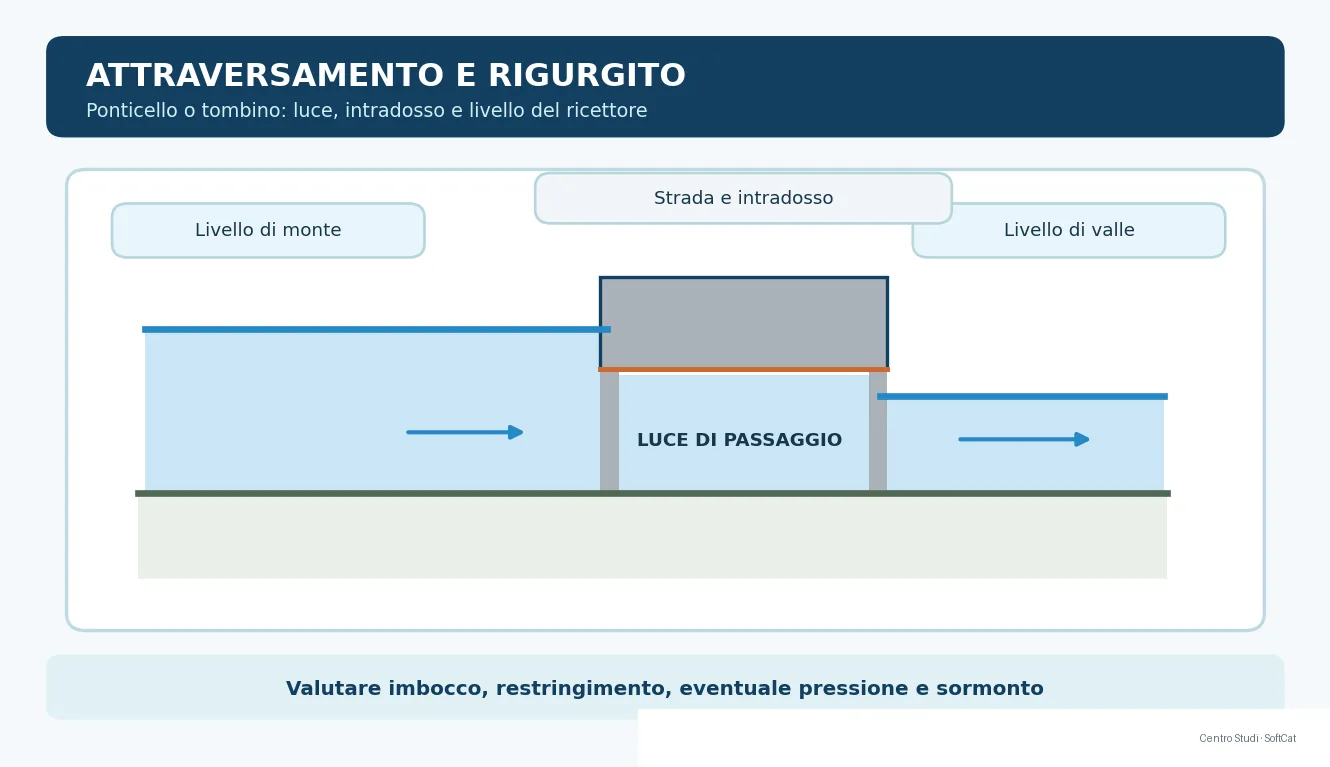

Profilo di tombino o ponticello, con luce ridotta, livello di monte maggiore del livello di valle e quota della strada. Attraversamento schematico con intradosso, imbocco e livelli idrici distinti.

Posizionare sezioni di controllo a monte e a valle

Rilevare sezioni sufficientemente vicine per descrivere l'ingresso, l'uscita e le transizioni senza confondere l'area corrente del canale con la luce dell'opera. Presso restringimenti estesi servono sezioni intermedie; includere sponde e quote vulnerabili all'allagamento.

Distinguere i possibili regimi di deflusso

Confrontare pelo libero con intradosso e quota della strada. Un tombino può essere controllato dall'imbocco o dall'uscita, con livello di valle che cambia il carico necessario a monte; un ponte può passare al funzionamento in pressione e, nei casi pertinenti, al sormonto. Applicare relazioni coerenti con ciascun regime, non una formula unica.

Quantificare perdite e propagazione del rigurgito

Considerare contrazione all'ingresso, attraversamento, espansione a valle e perdite localizzate pertinenti. Le stime dipendono da geometria e condizioni idrauliche: non attribuire valori universali. Propagare il livello di monte nel profilo del canale per verificare franchi e interferenze con altri manufatti.

Confrontare scenari di manutenzione e recapito

Almeno per le condizioni rilevanti, confrontare opera libera con riduzione plausibile della luce e livelli di valle alternativi. Evitare di sommare ostruzioni non simultanee senza motivazione. Verificare anche velocità e possibile erosione immediatamente a valle.

Esempio concettuale di tombino sotto una strada

Per una portata di progetto, verificare prima il livello a monte con recapito basso e imbocco libero. Ripetere con livello di valle elevato e con una luce parzialmente ostruita, individuando il controllo che prevale. Confrontare ogni risultato con ciglio delle sponde e quota della strada; senza dimensioni e livelli non si può attribuire un incremento di tirante numerico generalizzabile.

Procedura operativa

1. Rilevare geometria della struttura e sezioni vicine. 2. Definire portate, livelli del ricettore e stato di manutenzione. 3. Individuare i regimi possibili e le relative perdite. 4. Calcolare livelli a monte e a valle per ciascuno scenario. 5. Propagare il profilo e verificare franchi, sormonto ed erosione.

Errori frequenti

  • Usare la sezione indisturbata per rappresentare la luce di passaggio.
  • Ignorare intradosso, imbocco o livello a valle.
  • Aggiungere le stesse perdite due volte nel modello.
  • Verificare la strada senza controllare il rigurgito sulle sponde.
  • Trattare un tombino parzialmente ostruito come completamente libero.

Indicazioni conclusive

La verifica è completa quando l'opera e il profilo del canale sono letti insieme, compresi gli scenari di livello di valle e manutenzione.

Software correlati

Domande frequenti

Basta verificare la portata teorica del tombino?

No, occorre anche verificare il livello a monte, il franco e gli eventuali cambi di regime e sormonti.

Quando il livello di valle è rilevante?

Quando influenza il deflusso attraverso l'opera, in particolare in condizioni di sommersione o di controllo allo sbocco.

Un ponte e un tombino si modellano nello stesso modo?

Non necessariamente; geometria e regime determinano controlli idraulici e relazioni di calcolo differenti.
