Come verificare la portata di scarico e il tempo di svuotamento di un invaso
Legge di efflusso, laminazione dell'idrogramma e recupero del volume utile
Ultimo aggiornamento: 2026-09-15
In sintesi
Il dispositivo di uscita e il volume di invaso formano un unico sistema. La portata varia con il livello, mentre il livello dipende dal bilancio tra idrogramma entrante e scarico. La verifica deve quindi ricostruire nel tempo volume, quota e portata, controllando sia il massimo invaso sia il recupero della capacità prima di un evento successivo.
Dividere il volume per la portata limite è solo una stima preliminareIl rapporto V/Q presuppone uno scarico costante e assenza di nuovi afflussi. Un orifizio reale riduce la portata mentre il battente cala; il tempo di svuotamento deve essere ricavato dalla legge di efflusso e dalla geometria.
Collegare geometria dell'invaso e legge di scarico
Occorrono una relazione quota-volume e una relazione quota-portata. La prima descrive quanto volume è disponibile a ogni livello; la seconda combina orifizi, tubazioni, soglie, valvole ed eventuali pompe. Entrambe devono coprire tutto il campo operativo.

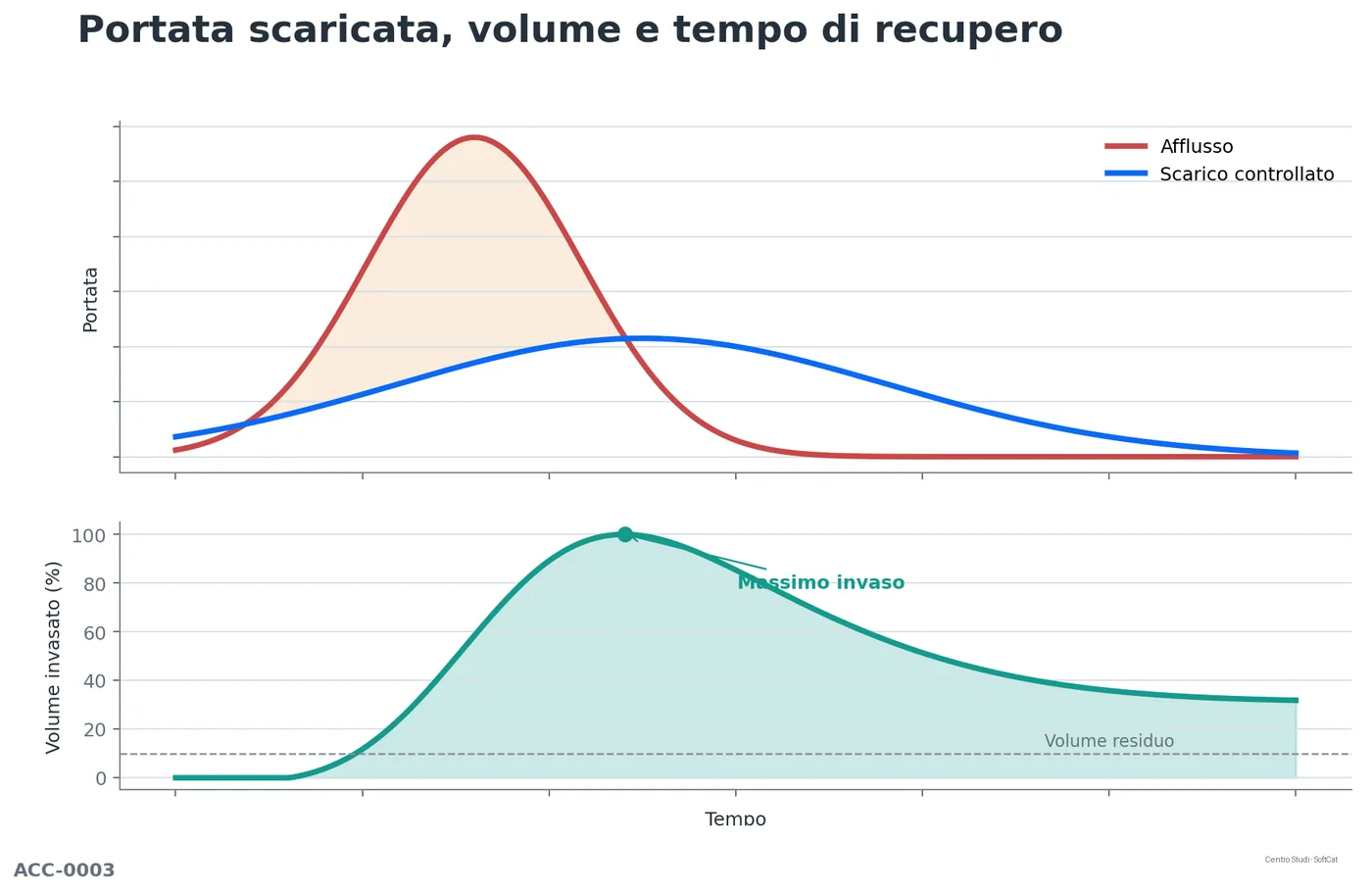

La verifica associa idrogrammi in ingresso e uscita all'andamento del volume invasato nel tempo.
Applicare il bilancio di continuità nel tempo
La variazione di volume è data dalla differenza tra portata entrante e uscente. Il massimo invaso si raggiunge quando il bilancio cambia segno, non necessariamente al picco dell'idrogramma entrante. Un passo temporale troppo grande può alterare massimo livello e portata scaricata.
Rappresentare correttamente il dispositivo di uscita
Per un orifizio libero la portata cresce indicativamente con la radice del battente; una soglia segue una legge differente. Sommergenza a valle, perdite nella condotta e intasamento modificano la curva. Non sostituire automaticamente il dispositivo con una portata costante.
Verificare livelli caratteristici e franco
Distinguere fondo, soglia di attivazione, livello ordinario, massimo livello di progetto e quota di troppo pieno. Il volume utile è quello compreso tra i livelli realmente disponibili. Controllare il franco rispetto alle quote vulnerabili e il funzionamento dello sfioro di emergenza.
Definire un criterio esplicito di svuotamento
Il tempo può essere misurato fino al fondo, fino a un volume residuo o fino al ripristino di una percentuale della capacità. Dichiarare il criterio e verificare scenari con livello di valle gravoso, dispositivi parzialmente ostruiti ed eventi successivi prima del completo recupero.
Eseguire un'analisi di sensibilità
Variare coefficiente di efflusso, diametro utile, quota del recapito, volume iniziale e intervallo temporale. Piccole aperture sono particolarmente sensibili a detriti e tolleranze costruttive; prevedere protezione e accesso per pulizia senza assumere che la griglia resti sempre libera.
Procedura operativa
1. Costruire la curva quota-volume dell'invaso. 2. Definire gli organi di uscita e la curva quota-portata. 3. Applicare l'idrogramma entrante con passo adeguato. 4. Verificare massimo livello, volume e portata scaricata. 5. Proseguire il calcolo fino al criterio di svuotamento. 6. Ripetere per condizioni iniziali e di valle gravose.
Errori frequenti
- Assumere costante la portata massima per tutto lo svuotamento.
- Usare il volume geometrico totale invece di quello utile.
- Interrompere la simulazione subito dopo la pioggia.
- Ignorare sommergenza, perdite e possibile ostruzione.
- Non controllare il troppo pieno e il percorso dell'eccedenza.
Indicazioni conclusive
Portata limite e tempo di svuotamento non sono verifiche indipendenti. Una configurazione accettabile deve rispettare entrambe lungo l'intera evoluzione temporale e mantenere un comportamento sicuro in condizioni gravose.
