Come preparare i dati per un modello digitale del terreno

Punti quotati, linee caratteristiche, confini, sistemi di riferimento e controlli preliminari

Ultimo aggiornamento: 2026-09-24

In sintesi

La qualità di un modello digitale del terreno dipende prima di tutto dai dati di ingresso. Punti, linee di discontinuità e confini devono descrivere la morfologia reale con sistema di riferimento, quote e codici coerenti. Duplicati, valori anomali e punti appartenenti a oggetti sopraelevati vanno riconosciuti prima della triangolazione.

Se mancano cigli, impluvi e discontinuità, la superficie può attraversare scarpate o chiudere depressioni reali. La densità deve essere accompagnata da classificazione, geometria e controlli coerenti con lo scopo del modello.

Definire scopo, area e dettaglio richiesto

Stabilire se il modello serve per curve di livello, profili, drenaggio, volumi o progetto. Delimitare l'area utile e definire precisione e passo degli elaborati. La scala del risultato determina densità e distribuzione necessarie, non il numero massimo di punti acquisibili.

Uniformare sistemi di riferimento e unità

Verificare sistema planimetrico, origine delle quote, unità e ordine delle coordinate. Trasformare i dati con procedure documentate e controllare punti noti. Non unire quote ortometriche, ellissoidiche o locali senza una conversione esplicita.

Separare terreno e oggetti

Escludere o classificare edifici, vegetazione, veicoli e manufatti quando il prodotto richiesto è il terreno nudo. Conservare le classi originarie e documentare i filtri. Nei bordi di opere e muri stabilire quale quota rappresenta il terreno su ciascun lato.

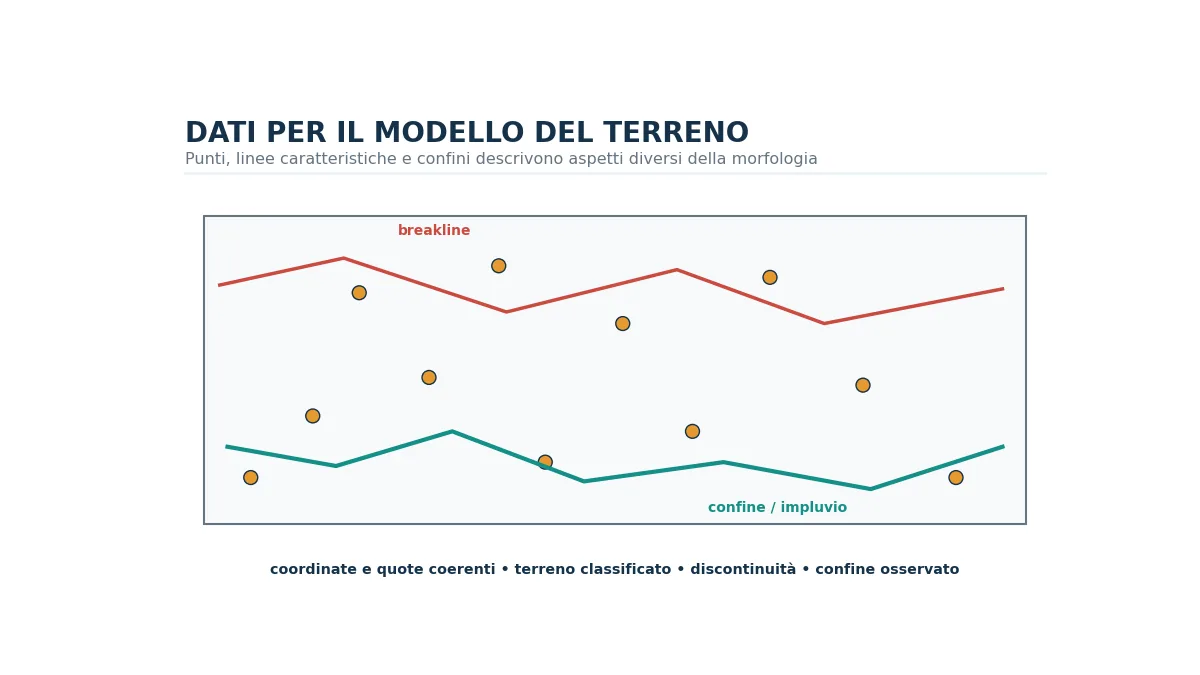

Punti terreno, linee caratteristiche e confine concorrono alla costruzione di un modello coerente con la morfologia reale.

Raccogliere le linee caratteristiche

Inserire cigli, piedi di scarpata, creste, impluvi, sponde, muri e bordi pavimentati come linee tridimensionali coerenti. Controllare verso, continuità, intersezioni e quote ai vertici. Le linee guidano la triangolazione dove la semplice interpolazione fra punti non descrive la forma reale.

Individuare duplicati e quote anomale

Cercare punti coincidenti con quote diverse, codici mancanti, zeri, valori isolati e inversioni di colonne. Confrontare ogni anomalia con appunti e contesto prima di eliminarla. Mantenere un registro dei dati corretti, esclusi o riclassificati.

Definire confine e zone escluse

Costruire un perimetro aderente all'area realmente osservata, evitando estrapolazioni fra estremi lontani. Inserire fori per zone non rilevate o non modellabili. Il confine deve essere chiuso, privo di autointersezioni e compatibile con le linee caratteristiche.

Errori frequenti

• Unire dati con riferimenti altimetrici diversi.
• Usare tutti i punti senza distinguere terreno e oggetti.
• Affidare scarpate e impluvi alla sola triangolazione automatica.
• Eliminare valori anomali senza verificarne la causa.
• Estendere il confine oltre l'area effettivamente rilevata.

Indicazioni conclusive

Un buon DTM inizia prima della triangolazione. Riferimenti coerenti, dati classificati, discontinuità e confini controllati rendono la superficie adatta alle elaborazioni successive.
