Come produrre planimetrie, profili e sezioni del progetto stradale

VIA-0018 · Topografia e progettazione stradale · Livello base

Come produrre planimetrie, profili e sezioni del progetto stradale

Scale, intervalli, bande, progressive, codici, tavole consecutive, dettagli, riferimenti incrociati e controllo di stampa

Ultimo aggiornamento: 2026-09-25

In sintesi

Gli elaborati devono rendere leggibile lo stesso modello a scale e viste differenti. Planimetria, profilo e sezioni condividono asse, progressive, codici e revisione, ma ciascuno evidenzia informazioni specifiche. L'impaginazione deve preservare misurabilità, continuità e riferimenti incrociati.

Aumentare il numero di informazioni può ridurre la verificabilità della tavola

Testi sovrapposti, scale inadeguate e bande troppo dense nascondono criticità. Occorre selezionare i dati necessari, rimandando dettagli e tabelle ad elaborati collegati mediante codici univoci.

Definire il piano degli elaborati

Stabilire formati, scale, intervalli, numero delle tavole e contenuti per fase progettuale. Usare una convenzione comune per nomi, revisioni e codici. Prevedere tavole speciali per nodi e opere che non rientrano nella serie ordinaria.

Organizzare la planimetria

Mostrare asse, progressive, punti geometrici, bordi, opere, drenaggio e limiti con gerarchie grafiche chiare. Mantenere base territoriale leggibile senza competere con il progetto. Inserire riferimenti a profili, sezioni e dettagli.

Comporre il profilo longitudinale

Coordinare scale, terreno, livelletta, raccordi e bande dati. Evidenziare opere e punti notevoli alle progressive corrette. Suddividere tracciati lunghi con sovrapposizioni e richiami coerenti.

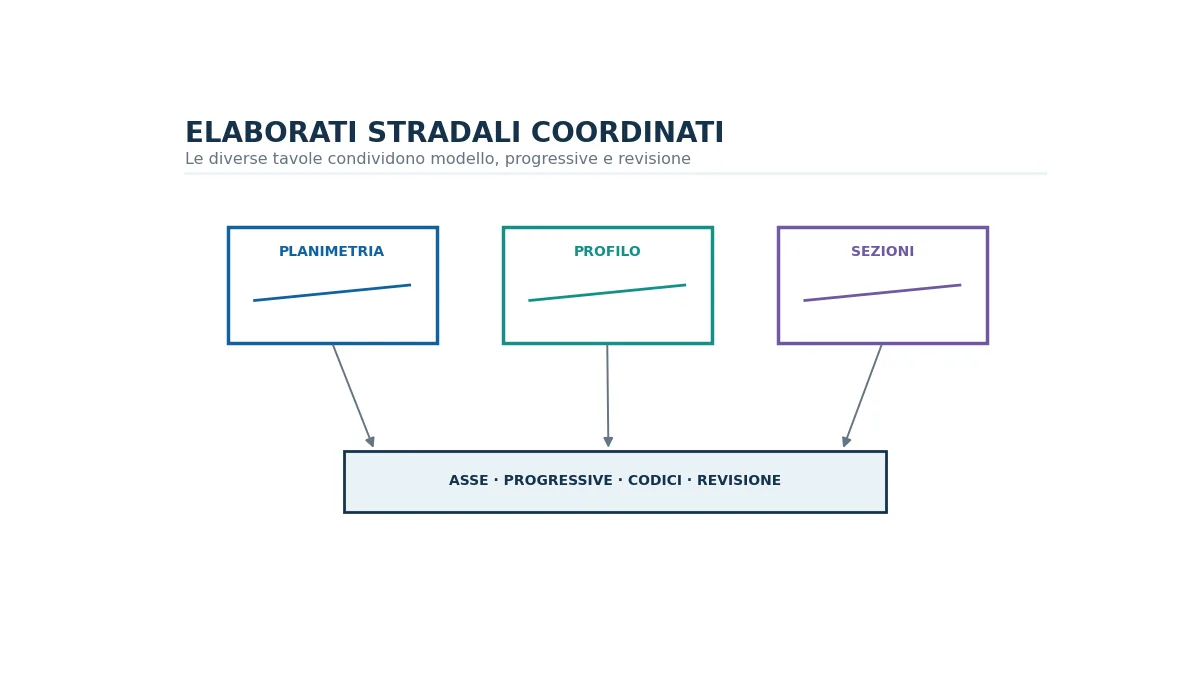

Tre tavole coordinate di planimetria, profilo longitudinale e sezioni trasversali stradali. Planimetria, profilo e sezioni derivano dallo stesso modello e condividono progressive e codici.

Ordinare le sezioni trasversali

Selezionare passo regolare e sezioni critiche, riportando progressiva, quota, elementi della piattaforma, terreno e aree di movimento terra. Mantenere orientamento e scala uniformi e distinguere sezioni ordinarie e speciali.

Controllare serie e stampa

Verificare intervalli mancanti o duplicati, codici, revisioni e riferimenti incrociati. Esportare e stampare un campione alla scala prevista, controllando font, spessori, colori e leggibilità delle quote.

Errori frequenti

  • Inserire tutti i dati del modello in ogni tavola.
  • Usare progressive o codici differenti fra elaborati.
  • Cambiare scale e orientamento delle sezioni senza dichiararlo.
  • Suddividere le tavole senza richiami di continuità.
  • Verificare soltanto a video e non sul file o sulla stampa finale.

Indicazioni conclusive

Un elaborato efficace non replica il modello: ne organizza le informazioni per il controllo e la costruzione. Coerenza di progressive, codici e revisione lega tutte le tavole in un unico progetto.
