IDS-0005 · Impianti idrico-sanitari e scarichi · Livello intermedio
Come progettare la distribuzione dell'acqua calda sanitaria e il ricircolo
Temperature, tempi di attesa, dispersioni e bilanciamento dell'anello
Ultimo aggiornamento: 2026-09-19
In sintesi
La distribuzione dell'acqua calda deve conciliare comfort, sicurezza, igiene ed energia. Percorsi lunghi e volumi elevati aumentano attese e sprechi; un ricircolo non bilanciato può lasciare rami freddi e far circolare portate eccessive altrove. Il progetto deve integrare schema, isolamento, temperature, dispersioni e regolazione della portata di ritorno.
Il ricircolo non corregge uno schema dispersivoPrima di aumentare portata o temperatura, ridurre lunghezze e volumi inutili, migliorare isolamento e verificare il bilanciamento. Una pompa sovradimensionata può aumentare consumi, rumore ed erosione senza garantire uniformità termica.
Definire produzione, accumulo e utenze
Individuare profilo di prelievo, temperatura di produzione, eventuale accumulo e apparecchi più distanti. Separare la verifica della capacità di produzione da quella della rete: anche una sorgente adeguata può fornire un servizio scadente se distribuzione e ricircolo sono mal configurati.
Ridurre percorsi e volumi stagnanti
Avvicinare montanti e collettori alle utenze, limitare rami ciechi e valutare quali tratti richiedono effettivamente il ritorno. Il ricircolo deve chiudere anelli leggibili e controllabili, evitando cortocircuiti idraulici che privilegino i rami più vicini.

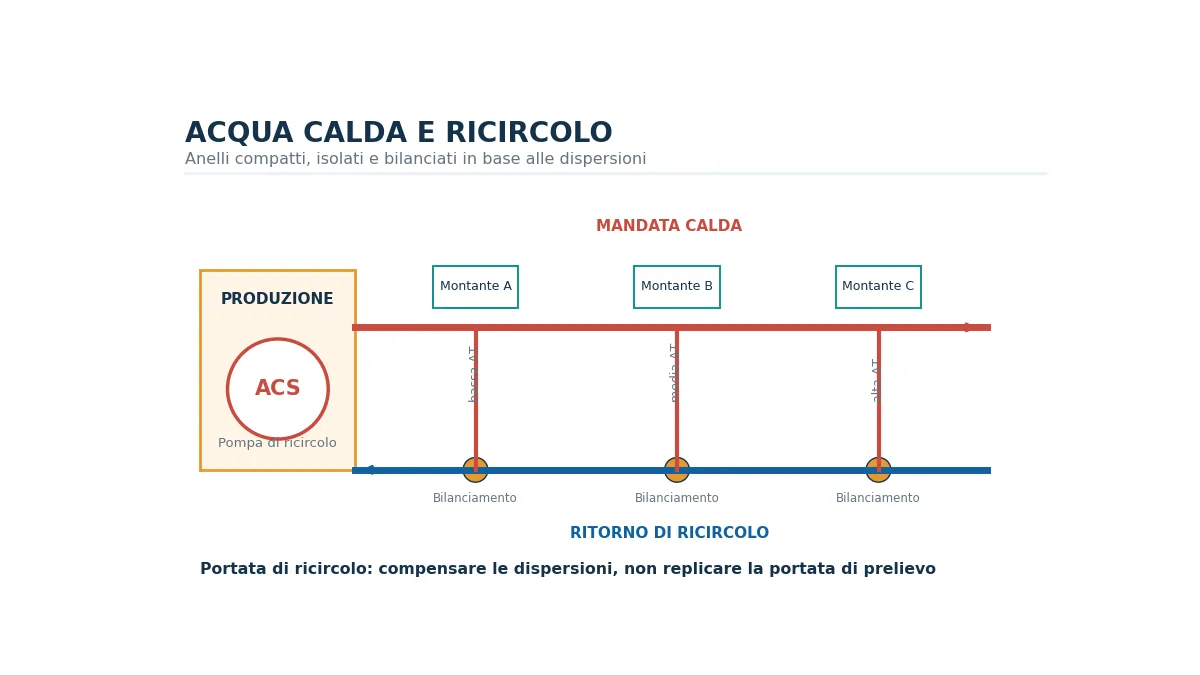

Mandata e ritorno formano anelli da bilanciare in base alle dispersioni dei diversi percorsi.
Stimare le dispersioni termiche
Lunghezza, diametro, isolamento, temperatura ambiente e posa determinano la potenza dispersa. Le dispersioni dei singoli tratti definiscono la portata necessaria a limitare il raffreddamento. Usare valori coerenti con tubazione e isolamento realmente previsti, includendo cavedi e locali non climatizzati.
Determinare la portata di ricircolo
La portata deve trasportare l'energia necessaria a compensare le dispersioni entro il salto termico ammesso. Non coincide con la portata di prelievo degli apparecchi. Dimensionare ritorni e pompa sul circuito chiuso, considerando le perdite del percorso più resistente e la regolazione dei rami paralleli.
Bilanciare gli anelli
Nei sistemi ramificati, i percorsi brevi tendono a ricevere più portata. Valvole di bilanciamento statiche o termostatiche consentono di distribuire il flusso e mantenere temperature coerenti. Prevedere punti di misura e accessibilità per taratura, verifica e manutenzione.
Integrare regolazione e gestione
Definire funzionamento continuo, temporizzato o comandato in base all'uso, rispettando i requisiti igienici e di sicurezza applicabili. Coordinare pompa, produzione, miscelazione e cicli di controllo, evitando periodi prolungati in condizioni termiche non previste dal progetto.
Errori frequenti
- Confondere portata di ricircolo e portata di prelievo.
- Dimensionare la pompa senza calcolare le dispersioni.
- Omettere il bilanciamento dei rami paralleli.
- Lasciare lunghi tratti terminali fuori dall'anello.
- Compensare uno scarso isolamento aumentando temperatura e portata.
Indicazioni conclusive
Un ricircolo efficace nasce da una rete compatta, ben isolata e bilanciata. La pompa completa il sistema, ma non sostituisce la corretta organizzazione degli anelli e la verifica termica dei singoli percorsi.
Software correlati
Domande frequenti
La portata di ricircolo coincide con quella di punta?No. È legata principalmente alle dispersioni termiche e al salto di temperatura ammesso nel circuito.
Perché i rami lontani restano freddi?Spesso per squilibrio idraulico: i percorsi più brevi assorbono portata eccessiva se non sono regolati.
Una pompa più grande risolve il problema?Non necessariamente. Senza bilanciamento può aumentare soprattutto il flusso nei rami già favoriti, oltre a consumi e rumore.
