Come progettare attraversamenti e cavedi per le tubazioni idrico-sanitarie
Tenuta, dilatazioni, isolamento acustico, compartimentazione e accessibilità
Ultimo aggiornamento: 2026-09-20
In sintesi
Ogni attraversamento mette in relazione la tubazione con struttura, impermeabilizzazione, requisiti acustici e compartimentazione dell'edificio. Il dettaglio deve consentire posa, movimento, tenuta e manutenzione senza indebolire l'elemento attraversato. Nei cavedi si sommano inoltre accessibilità, supporti, distanze e separazione tra reti.
Fori e ripristini non possono essere lasciati alla sola fase di cantiereUn foro improvvisato può interferire con armature, compromettere una parete resistente al fuoco o creare ponti acustici e infiltrazioni. Posizione, dimensione e sistema di sigillatura devono essere coordinati e documentati prima dell'esecuzione.
Coordinare i fori con strutture e architettura
Definire asse, quota e diametro esterno comprensivo di isolamento, giunti e tolleranze. Verificare travi, armature, spessori e finiture. Ogni spostamento in cantiere deve essere autorizzato e riportato negli elaborati aggiornati.
Consentire movimenti e disaccoppiamento
Usare manicotti o soluzioni equivalenti che evitino il contatto rigido e permettano le dilatazioni previste. Il materiale di riempimento deve essere compatibile con tubo, elemento edilizio e requisiti prestazionali, senza bloccare impropriamente la condotta.
Ripristinare tutte le prestazioni dell'elemento
L'attraversamento deve conservare resistenza al fuoco, tenuta all'acqua, isolamento acustico e controllo di fumi o gas quando richiesti. Scegliere sistemi qualificati per supporto, tubo e configurazione effettivi, rispettando campo di applicazione e posa.

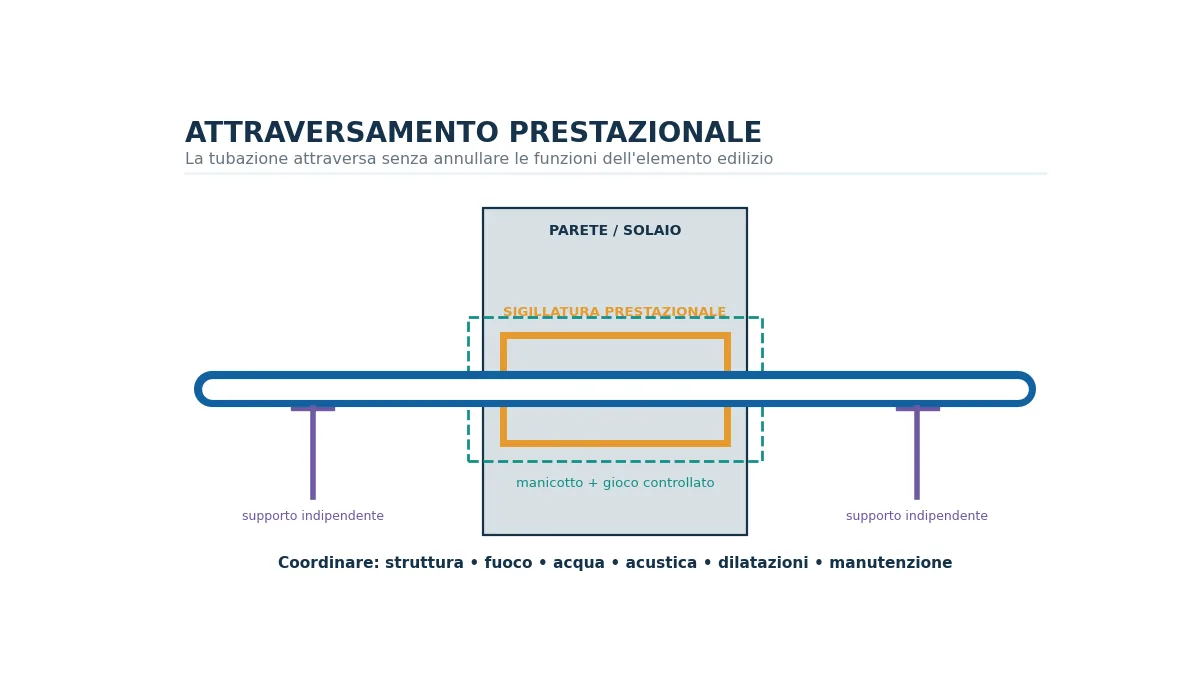

Manicotto, sigillatura prestazionale e supporti indipendenti mantengono separate le funzioni della tubazione e dell'elemento edilizio.
Dimensionare il cavedio tecnico
Considerare ingombro reale delle tubazioni, isolamenti, staffe, giunti, valvole e spazio di montaggio. Separare reti incompatibili e mantenere accessibili organi di controllo e ispezioni. La chiusura deve consentire manutenzione senza demolizioni estese.
Definire supporti e punti fissi
Collocare supporti sulla struttura idonea, senza gravare sui ripristini del foro. Coordinare punti fissi e guide con dilatazioni, peso a pieno carico e vibrazioni. Nei cavedi verticali verificare i carichi cumulativi e gli effetti dei cambi di direzione.
Controllare e documentare la posa
Identificare ogni attraversamento critico, fotografare il sistema prima della chiusura e registrare prodotto, dimensioni e condizioni di posa. Verificare continuità delle sigillature e corrispondenza con il dettaglio approvato.
Errori frequenti
- Dimensionare il foro sul solo diametro nominale della tubazione.
- Attraversare travi o elementi strutturali senza coordinamento.
- Usare un sigillante generico dove è richiesta compartimentazione.
- Fissare la tubazione al bordo del foro o al sistema di ripristino.
- Chiudere il cavedio rendendo inaccessibili valvole e ispezioni.
Indicazioni conclusive
Un attraversamento corretto non è un semplice foro: è un dettaglio multidisciplinare che deve preservare le prestazioni dell'edificio e consentire alla tubazione di lavorare, essere controllata e sostituita.
Software correlati
Domande frequenti
Il foro può avere il diametro del tubo?No. Deve includere diametro esterno reale, eventuale isolamento, manicotto, tolleranze e sistema di sigillatura.
La schiuma generica ripristina una compartimentazione?Non automaticamente. Occorre un sistema idoneo e qualificato per supporto, tubo e configurazione effettivi.
Cosa deve restare accessibile nel cavedio?Valvole, ispezioni, giunti o apparecchi che richiedono controllo e gli spazi necessari per manutenzione e sostituzione.
