Come progettare la contabilizzazione dell'acqua in un edificio
Schema delle utenze, contatori, portate, accessibilità e lettura dei consumi
Ultimo aggiornamento: 2026-09-21
In sintesi
La contabilizzazione richiede uno schema di distribuzione coerente con le unità da misurare. Ogni contatore deve lavorare nel proprio campo di portata, essere installato secondo le indicazioni del produttore e restare accessibile. Servizi comuni, reintegri e utenze speciali vanno separati per rendere comprensibile il bilancio dei consumi.
Un contatore non corregge uno schema di distribuzione ambiguoCollegamenti incrociati o derivazioni poste a monte del misuratore rendono incompleto il bilancio. Prima di scegliere gli strumenti occorre definire confini delle utenze, servizi comuni e percorso di ogni alimentazione.
Definire le unità da contabilizzare
Elencare appartamenti, attività, servizi comuni, irrigazione, reintegri e utenze tecniche. Stabilire quali consumi devono essere individuali e quali collettivi, mantenendo una corrispondenza univoca tra contatore, ramo e soggetto contabilizzato.
Organizzare la distribuzione
Preferire collettori e montanti che consentano di intercettare e misurare ogni unità senza alimentazioni parallele non contabilizzate. Rappresentare chiaramente contatore generale, sottocontatori e servizi comuni.

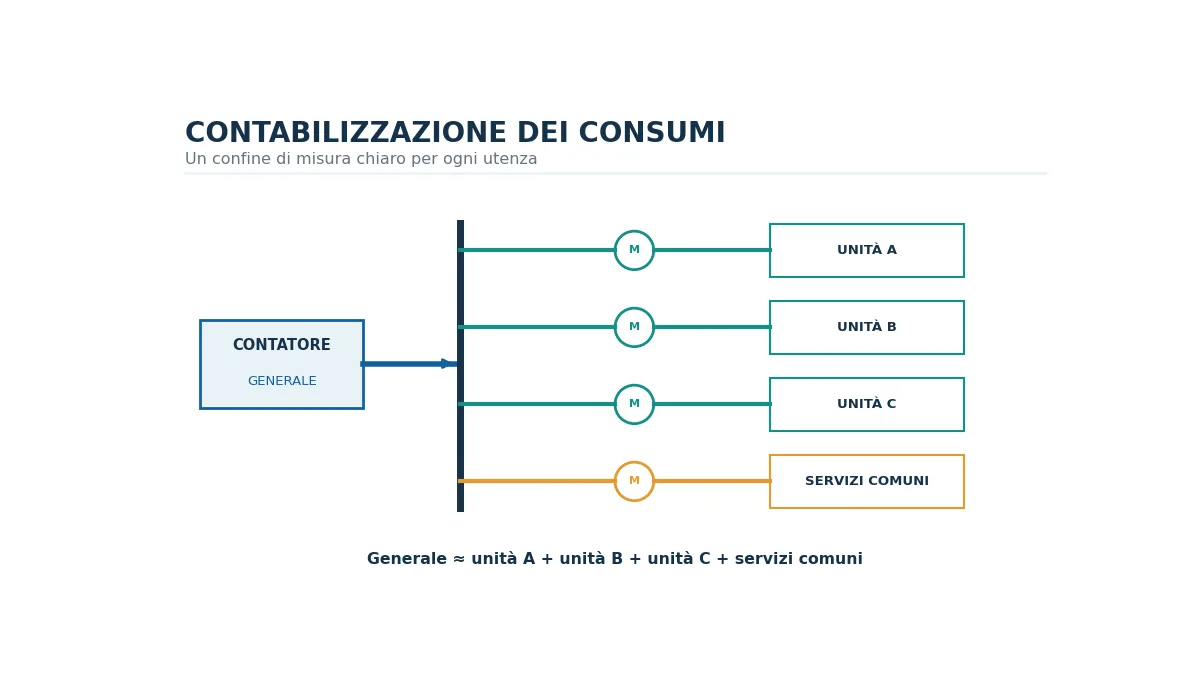

Il contatore generale alimenta rami individuali e servizi comuni distinti, consentendo il controllo del bilancio idrico.
Scegliere campo di misura e tecnologia
Verificare portate minima, permanente e massima attese, perdite di carico e condizioni dell'acqua. Un contatore troppo grande può perdere sensibilità ai bassi consumi; uno troppo piccolo introduce perdite e lavora fuori campo durante i picchi.
Curare l'installazione
Rispettare orientamento, tratti rettilinei o stabilizzatori richiesti, verso del flusso e condizioni di riempimento. Integrare intercettazioni, eventuale filtro, ritegno e punti di scarico senza rendere difficoltosa la sostituzione.
Garantire accessibilità e identificazione
Collocare i contatori in spazi leggibili, protetti e manutenibili. Etichettare in modo permanente utenza e verso di flusso. La telelettura facilita l'acquisizione ma non elimina la necessità di accesso fisico e verifica periodica.
Controllare il bilancio idrico
Confrontare il contatore generale con la somma dei sottocontatori su periodi coerenti, tenendo conto di servizi comuni, risoluzione e simultaneità delle letture. Scostamenti persistenti possono indicare perdite, utenze non censite o strumenti da verificare.
Errori frequenti
- Scegliere il contatore sul solo diametro della tubazione.
- Lasciare servizi comuni a valle di un contatore individuale.
- Installare strumenti in vani non accessibili o soggetti al gelo.
- Omettere etichette e corrispondenza con gli elaborati.
- Confrontare letture effettuate in istanti o periodi diversi.
Indicazioni conclusive
Una contabilizzazione utile rende trasparente il percorso dell'acqua. Lo strumento deve essere coerente con portate e installazione, ma la qualità del dato dipende soprattutto dalla corretta separazione delle utenze.
Software correlati
Domande frequenti
Il diametro del contatore deve coincidere con quello del tubo?Non necessariamente: la scelta dipende soprattutto dal campo di portate e dalle perdite ammissibili.
La telelettura evita l'accesso al contatore?No. Restano necessari accesso per controllo, manutenzione e sostituzione dello strumento.
Perché la somma dei sottocontatori può differire dal generale?Per servizi comuni, letture non simultanee, diversa risoluzione, perdite o utenze non correttamente censite.
