Come progettare l'intubamento e il risanamento di un camino esistente

Condotto interno, intercapedine, giunti, condensa, accessi e verifica del nuovo sistema

Ultimo aggiornamento: 2026-09-21

In sintesi

L'intubamento trasforma il vano esistente in sede di un nuovo condotto, ma non elimina automaticamente difetti geometrici, problemi di accesso o incompatibilità con l'edificio. Il progetto deve verificare inseribilità, dilatazioni, giunti, intercapedine, drenaggio e dimensionamento del nuovo percorso fumario.

Occorre stabilire funzione, ventilazione o chiusura dell'intercapedine, protezione dagli agenti e accessi. Componenti e posa devono rispettare campo d'impiego e istruzioni del sistema scelto; le distanze di sicurezza non possono essere dedotte dalla sola presenza della muratura esistente.

Partire dalla diagnosi del camino

Rilevare sezione, deviazioni, restringimenti, materiali, umidità e stabilità. Verificare base, sommità e possibilità di montaggio. Correggere prima le condizioni che possono danneggiare il nuovo condotto o impedire ispezione, drenaggio e sostegno.

Scegliere il condotto interno

Definire materiale, classe di temperatura e pressione, resistenza alla condensa e corrosione, diametro interno e sistema di giunzione. Verificare che il prodotto sia adatto al combustibile e alla modalità di funzionamento prevista.

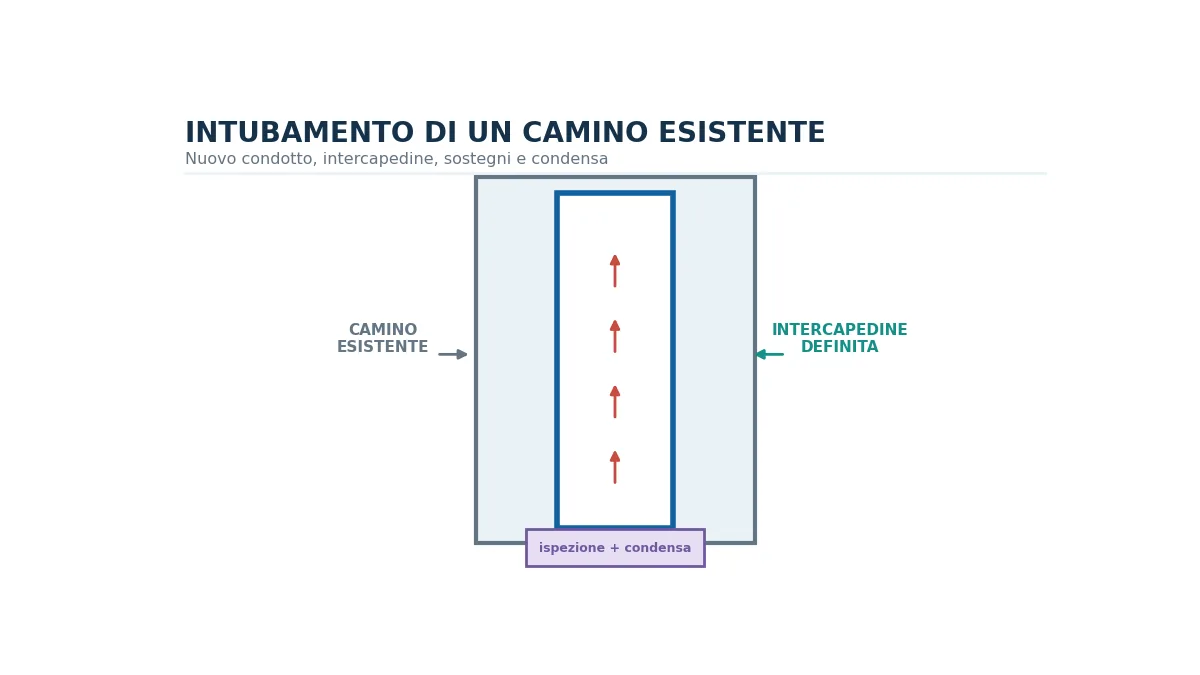

Il nuovo condotto deve essere inseribile, sostenuto, dilatabile e collegato a ispezione e scarico condensa.

Verificare inserimento e dilatazione

Controllare il passaggio nei cambi di direzione e lo spazio per giunti, distanziatori e dilatazioni. Pianificare sequenza di montaggio, punti di sostegno e protezione durante l'inserimento. Non forzare il condotto in un percorso che ne deformi la sezione o danneggi i giunti.

Definire il comportamento dell'intercapedine

Stabilire aperture, ventilazione o chiusure secondo configurazione e prescrizioni applicabili. Evitare ingressi incontrollati di acqua, detriti o aria che alterino il sistema. Identificare materiali combustibili prossimi e verificare le distanze richieste dal sistema installato.

Progettare base, condensa e ispezioni

Predisporre raccordo, elemento di ispezione, raccolta e smaltimento della condensa. I giunti devono seguire l'orientamento indicato e restare protetti dai ristagni. La base deve trasferire i carichi senza gravare impropriamente sul generatore.

Verificare e documentare il sistema finito

Ripetere controllo geometrico, prova prevista e verifica di tiraggio o pressione. Fotografare i passaggi prima della chiusura, registrare componenti e targhetta del sistema e consegnare accessi e istruzioni di manutenzione. Aggiornare il calcolo alla geometria realmente posata.

Errori frequenti

• Scegliere il diametro soltanto in base allo spazio disponibile.
• Inserire il tubo senza verificare curve e restringimenti.
• Lasciare indefiniti ventilazione e drenaggio dell'intercapedine.
• Bloccare le dilatazioni con fissaggi impropri.
• Chiudere il cavedio prima delle prove e della documentazione.

Indicazioni conclusive

Un intubamento affidabile è un nuovo sistema completo installato in un volume esistente. Dimensionamento, posa e manutenzione devono essere definiti insieme e verificati sulla configurazione realmente costruita.

Software correlati

• Camini

Domande frequenti

Il vano limita le soluzioni, ma il diametro deve comunque risultare dalla verifica del sistema.

Dipende dalla configurazione e dalle prescrizioni del sistema; la sua funzione deve essere definita, non lasciata casuale.

Dopo la posa e prima delle chiusure che impedirebbero di individuare o correggere difetti.
