TER-0008 · Impianti termici e canne fumarie · Livello intermedio
Come progettare la regolazione climatica e la zonizzazione
Curva di mandata, sonde, valvole, orari e coordinamento tra ambienti e generatore
Ultimo aggiornamento: 2026-09-21
In sintesi
La regolazione adatta la potenza erogata alle condizioni esterne e alla domanda delle zone. La curva climatica definisce la temperatura di mandata, mentre sensori e valvole correggono gli scostamenti locali. Generatore, pompa e terminali devono ricevere comandi coerenti per evitare cicli brevi, sovratemperature e zone in conflitto.
Più termostati non significano automaticamente migliore regolazioneSe ogni zona chiude senza coordinarsi con pompa e generatore, la portata può crollare e il sistema diventare instabile. La zonizzazione deve includere logiche di consenso, limiti e comportamento quando rimangono attive poche utenze.
Definire zone realmente omogenee
Raggruppare ambienti con esposizione, uso, terminali e orari simili. Evitare zone troppo grandi, incapaci di correggere differenze significative, o troppo piccole, che producono continui cambi di stato senza beneficio percepibile.
Impostare la curva climatica
Collegare temperatura esterna e mandata richiesta dai terminali. Definire pendenza, traslazione e limiti in base a carico, inerzia e sorgente. Una curva troppo alta riduce efficienza; una troppo bassa non copre il carico nei periodi più severi.

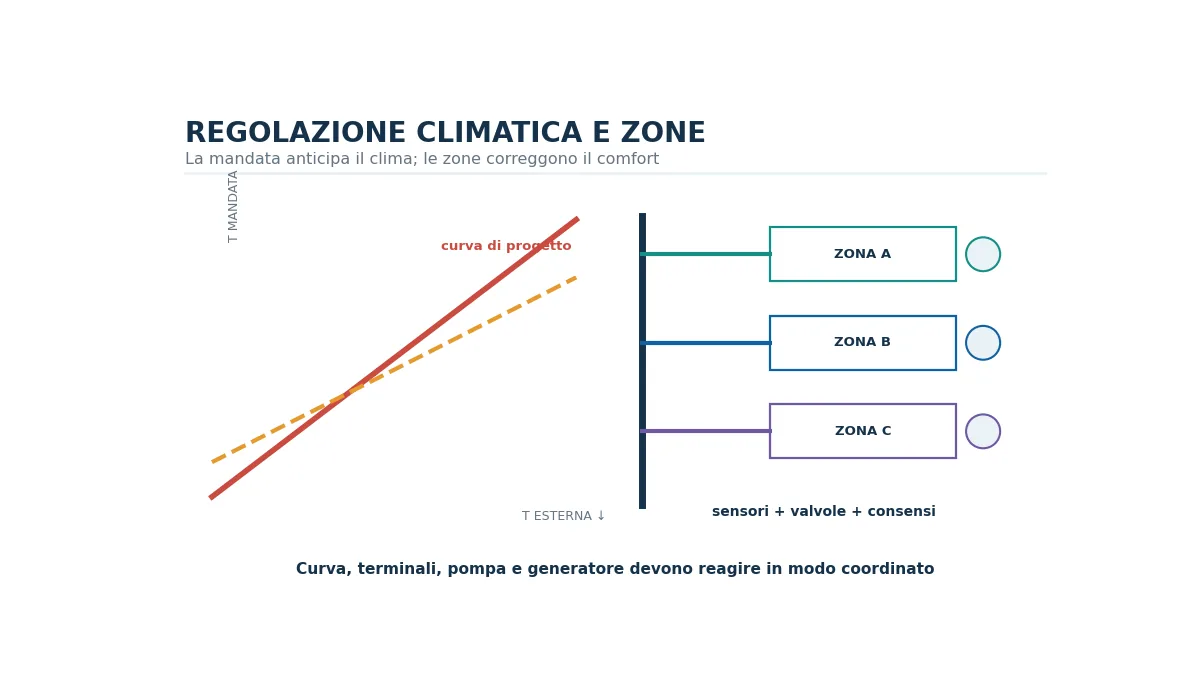

La curva climatica adegua la mandata all'esterno; le zone effettuano correzioni locali coordinate.
Collocare correttamente i sensori
La sonda esterna deve essere protetta da irraggiamento e fonti di calore. Le sonde ambiente devono rappresentare la zona, lontano da correnti, terminali e apporti locali. Verificare taratura e coerenza tra grandezza misurata e comando prodotto.
Coordinare valvole e terminali
Valvole modulanti o termostatiche correggono le condizioni locali entro il campo previsto. Controllare autorità, portata minima e rumorosità. Per sistemi radianti considerare inerzia e limiti di temperatura, evitando comandi on/off troppo rapidi.
Coordinare generatore e pompa
Aggregare le richieste delle zone e definire consenso, modulazione e arresto. La pompa deve adattarsi alle valvole; il generatore deve rispettare portate e tempi minimi. Un accumulo può separare dinamiche diverse soltanto se dimensionato e regolato correttamente.
Tarare con gradualità
Partire da setpoint coerenti e modificare un parametro alla volta osservando periodi rappresentativi. Registrare curva, orari, limiti e correzioni. Il comfort va valutato insieme a consumi, cicli della sorgente e stabilità delle temperature.
Errori frequenti
- Creare una zona per ogni locale senza verificare portate minime.
- Usare una curva climatica troppo alta e compensare chiudendo le valvole.
- Collocare la sonda esterna al sole.
- Impiegare comandi rapidi su sistemi ad alta inerzia.
- Lasciare pompa e generatore indipendenti dalle richieste delle zone.
Indicazioni conclusive
La regolazione efficace combina anticipazione climatica e correzione locale. La qualità non dipende dal numero di dispositivi, ma dalla coerenza con inerzia, portate e capacità di modulazione dell'intero impianto.
Software correlati
Domande frequenti
Cos'è la curva climatica?È la relazione che imposta la temperatura di mandata in funzione della temperatura esterna.
Dove si mette la sonda esterna?In posizione rappresentativa, protetta da sole diretto e fonti di calore, secondo le indicazioni del sistema.
Ogni ambiente deve essere una zona?Non necessariamente: le zone vanno definite per omogeneità di uso e comportamento, verificando anche le portate minime.
