Come proteggere gli scarichi dal riflusso della rete fognaria

Livello di riflusso, utenze vulnerabili, valvole antiriflusso e sollevamento

Ultimo aggiornamento: 2026-09-20

In sintesi

Durante il sovraccarico della fognatura, il livello nella rete può risalire e raggiungere gli apparecchi collocati a quota inferiore. La protezione richiede di definire un livello di riflusso di progetto, classificare le utenze vulnerabili e scegliere tra scarico sopra quota, dispositivo antiriflusso o sollevamento. Accessibilità e manutenzione sono parte essenziale della sicurezza.

Durante il riflusso, le utenze a monte di una valvola non devono essere utilizzate o continuerebbero a riempire la rete interna. La soluzione è adatta soltanto quando uso, sorveglianza e conseguenze del fermo sono compatibili con questo comportamento.

Definire il livello di riflusso

Ricavare il riferimento dalle condizioni della rete esterna e dalle prescrizioni del gestore, senza assumere che coincida sempre con il piano stradale. Riportare la quota negli elaborati e confrontarla con bordo degli apparecchi, chiusini, pilette e punti di possibile fuoriuscita.

Separare le utenze vulnerabili

Classificare gli scarichi sopra e sotto il livello di riflusso. Le utenze superiori dovrebbero mantenere, quando possibile, un percorso a gravità indipendente, evitando di attraversare dispositivi che potrebbero chiudersi o essere fuori servizio.

Confrontare le strategie di protezione

Il sollevamento offre una separazione idraulica e consente l'uso durante il rigurgito, nei limiti della capacità e dell'alimentazione. Una valvola antiriflusso richiede condizioni d'impiego compatibili, corretta tipologia, accessibilità e controllo. L'innalzamento degli apparecchi sopra quota elimina il problema alla sorgente.

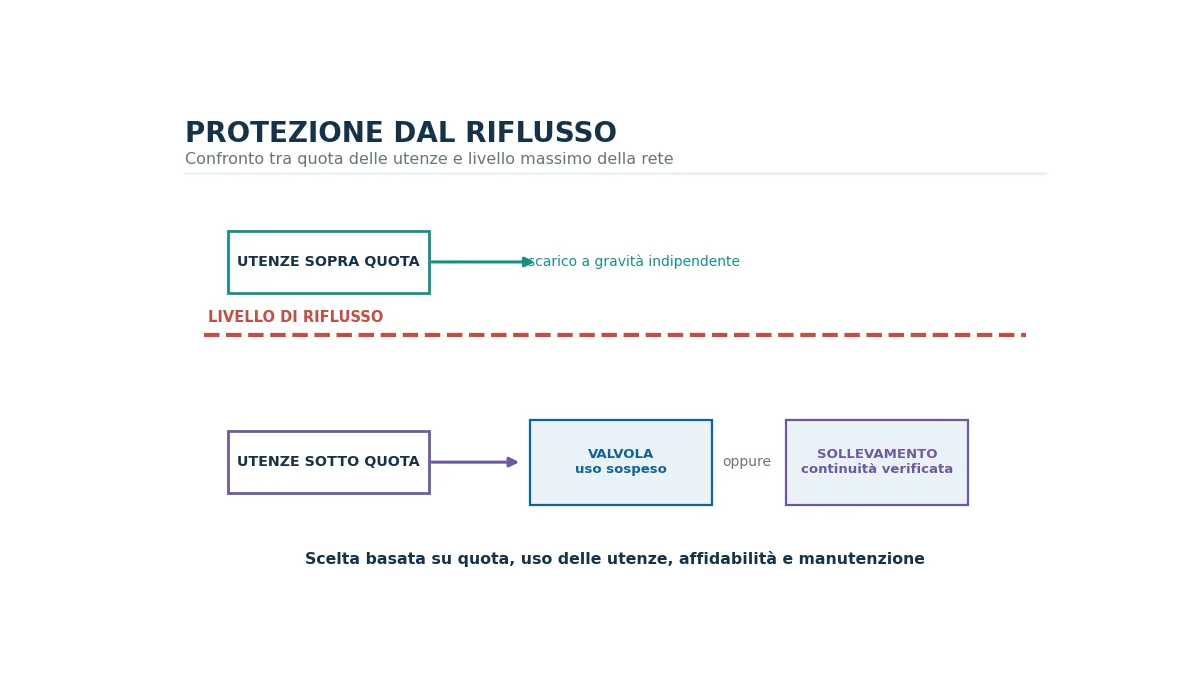

Gli scarichi sopra quota restano a gravità; quelli vulnerabili richiedono una strategia verificata di intercettazione o sollevamento.

Progettare l'installazione della valvola

Collocarla in posizione accessibile, asciutta e ispezionabile, con verso di flusso e quota corretti. Evitare di proteggere con la stessa valvola utenze che devono restare operative. Prevedere pulizia, prova del dispositivo e gestione dell'eventuale chiusura manuale o automatica.

Usare il sollevamento quando serve continuità

Gli scarichi vulnerabili vengono raccolti e pompati sopra il livello di riflusso, realizzando il percorso prescritto prima della connessione alla rete. Pompe, vasca, allarmi e riserva devono essere dimensionati in relazione all'importanza delle utenze.

Integrare allarme e manutenzione

Definire chi controlla il dispositivo, con quale frequenza e come viene segnalato un guasto. Dopo un evento di riflusso ispezionare chiusure e tenute. Conservare accesso libero e istruzioni comprensibili agli utilizzatori dell'edificio.

Errori frequenti

• Non riportare negli elaborati il livello di riflusso assunto.
• Installare una valvola in un pozzetto non accessibile o soggetto ad allagamento.
• Collegare alla valvola anche gli scarichi posti in sicurezza sopra quota.
• Continuare a usare le utenze mentre il dispositivo è chiuso.
• Omettere prove periodiche, pulizia e segnalazione del guasto.

Indicazioni conclusive

La protezione è efficace solo se quota, schema e modalità d'uso sono coerenti. Il dispositivo deve poter essere ispezionato e mantenuto, e gli utenti devono conoscere le limitazioni operative durante il riflusso.

Software correlati

• Reflux

Domande frequenti

È la quota di riferimento fino alla quale il livello della rete può risalire nelle condizioni considerate dal progetto.

In generale no: se è chiusa, gli scarichi a monte non possono defluire e devono essere sospesi.

Quando le utenze devono restare operative o quando condizioni e conseguenze non rendono adeguata la semplice intercettazione.
