ACQ-0021 · Acquedotti · Livello avanzato

Come rappresentare una valvola riduttrice di pressione

Taratura, stati operativi, posizione e verifiche della pressione a valle

Ultimo aggiornamento: 2026-09-11

In sintesi

Una valvola riduttrice di pressione mantiene la pressione a valle prossima alla taratura soltanto quando a monte esiste carico sufficiente e la direzione del flusso è compatibile. Nel modello devono essere definiti posizione, diametro, quota dei nodi, set-point, stato e perdite accessorie. La verifica va svolta per domanda minima, media, di punta e scenari anomali, controllando quando la PRV è attiva, completamente aperta o chiusa.

Se la pressione a monte è insufficiente, la valvola si apre ma non può garantire il valore impostato a valle. La taratura non deve essere interpretata come una pressione sempre disponibile.

Funzione della PRV

La valvola dissipa il carico eccedente per limitare la pressione a valle. È impiegata per alimentare zone più basse, ridurre sollecitazioni e contenere perdite dipendenti dalla pressione.

Dati necessari

Occorrono diametro, quota e posizione, pressione di taratura, verso di installazione, stato iniziale, curva o perdite accessorie e condizioni di esercizio. Le quote dei nodi immediatamente a monte e valle devono essere corrette.

Stati operativi della valvola

In stato attivo la PRV modula per raggiungere il set-point a valle; diventa completamente aperta se manca carico a monte; si chiude quando si presenta una tendenza al riflusso non ammesso dal modello. Lo stato è un risultato essenziale, non un dettaglio secondario.

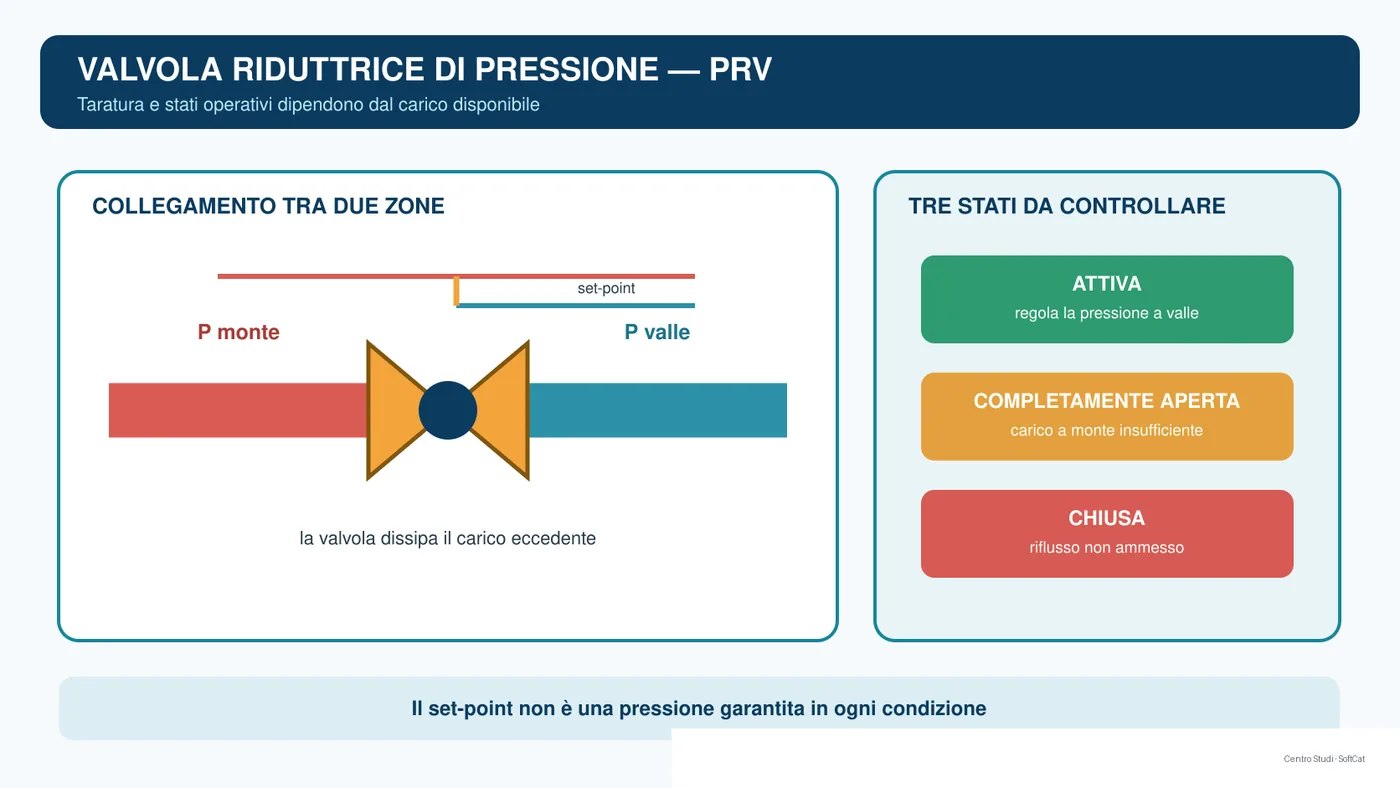

Stati operativo attivo, completamente aperto e chiuso di una valvola riduttrice di pressione.

Scegliere la posizione nel modello

La PRV va collocata sul collegamento reale tra due zone, separata da nodi che consentano di leggere pressioni a monte e valle. By-pass, valvole di intercettazione e collegamenti paralleli devono essere rappresentati quando modificano il funzionamento.

Definire la taratura

Il set-point deriva dal livello di servizio richiesto nella zona a valle, considerando quote, perdite fino agli utenti e pressione massima nelle ore notturne. Una taratura unica può non essere ottimale per tutte le ore.

Scenari da verificare

Si analizzano domanda minima, punta, livelli estremi dei serbatoi, incendio, guasti e apertura di interconnessioni. Si controllano pressione a monte e valle, portata, perdita dissipata, stato e velocità nella valvola.

Aspetti reali di esercizio

Campo di portata, cavitazione, stabilità, rumore, manutenzione, ridondanza e transitori richiedono verifiche con dati del costruttore. Il modello di rete non sostituisce il dimensionamento meccanico della valvola.

Procedura operativa consigliata

1. Definire la zona da proteggere e i limiti di pressione. 2. Validare quote e pressioni disponibili. 3. Inserire nodi a monte e valle e la PRV orientata correttamente. 4. Assegnare diametro, set-point e stato. 5. Simulare domanda minima e di punta. 6. Controllare gli stati della valvola. 7. Verificare guasti, by-pass e transitori. 8. Confrontare il campo calcolato con i dati del costruttore.

Errori frequenti da evitare

• Considerare il set-point sempre garantito.
• Invertire il verso della valvola.
• Non controllare lo stato attivo, aperto o chiuso.
• Ignorare la domanda minima e la pressione notturna.
• Dimenticare by-pass o interconnessioni.
• Usare il modello idraulico come unico dimensionamento della PRV.

Indicazioni conclusive

Una PRV è correttamente rappresentata quando il modello ne descrive anche i limiti. Taratura, disponibilità a monte e stato operativo devono essere letti insieme per giudicare il servizio a valle.

Software correlati

• SofTCatStudio - Reti idriche

Domande frequenti

No. Accade soltanto quando la valvola è attiva e a monte esiste carico sufficiente.

Generalmente perché la pressione a monte non consente di mantenere il set-point richiesto a valle.

Sì, perché nelle ore di basso consumo le pressioni e la dissipazione richiesta possono essere massime.
