Come verificare la resistenza allo schiacciamento delle tubazioni rigide

Carico resistente, condizioni di appoggio e dettagli costruttivi

Ultimo aggiornamento: 2026-09-15

In sintesi

Una tubazione rigida sostiene una quota rilevante del carico mediante la propria resistenza anulare. La verifica deve collegare il carico calcolato alla classe o resistenza dichiarata del prodotto attraverso il modello di posa previsto, senza trascurare appoggi locali, giunti, fasi di costruzione e coefficienti di sicurezza.

Il carico ottenuto in una prova normalizzata non può essere confrontato direttamente con qualsiasi carico di campo. Occorre usare il metodo previsto dalla norma o dalla specifica, coerente con letto e distribuzione delle reazioni.

Distinguere il comportamento della tubazione rigida

La sezione resiste prevalentemente con la propria rigidezza e sviluppa momenti e sforzi in funzione della distribuzione di carichi e reazioni. La condizione di appoggio modifica sensibilmente gli effetti anche a parità di carico verticale.

Il carico di campo produce effetti diversi in funzione dell'ampiezza e della qualità dell'appoggio; la resistenza di prova va ricondotta alla posa reale.

Identificare la grandezza resistente corretta

Classe, carico di fessurazione, carico ultimo o altra prestazione dipendono dal materiale e dalla norma di prodotto. Il progetto deve indicare quale stato limite viene verificato e usare unità e larghezza di riferimento coerenti.

Rappresentare letto e reazioni del terreno

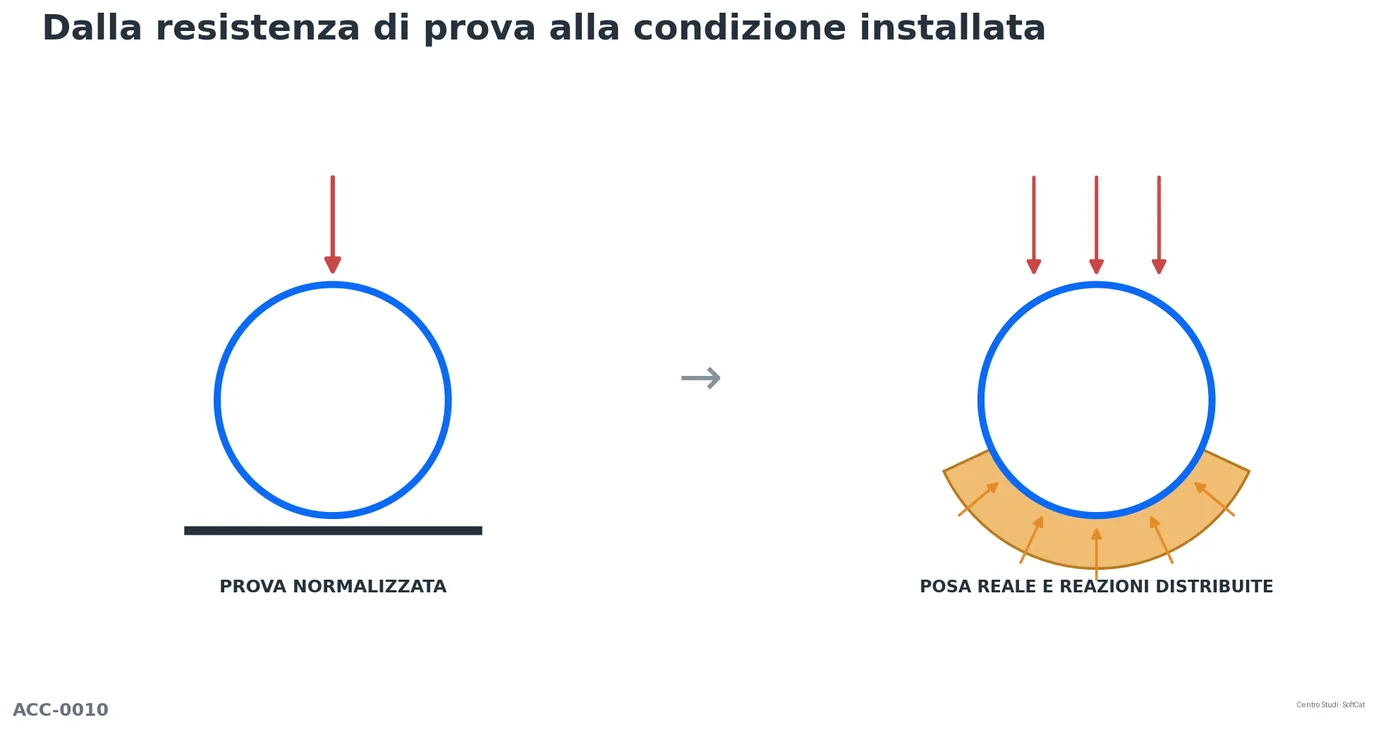

Appoggio continuo, angolo efficace e qualità del rinfianco determinano come le reazioni si distribuiscono sulla circonferenza. I fattori che collegano prova e posa devono corrispondere a una sezione concretamente realizzabile e controllata.

Separare fessurazione, resistenza ultima e funzionalità

Per prodotti fessurabili, apertura o insorgenza delle fessure può governare esercizio, tenuta e durabilità prima della rottura ultima. Vanno verificati gli stati richiesti dalla norma e dal progetto, con i rispettivi coefficienti.

Controllare giunti e appoggi locali

Bicchieri non alloggiati, pietre, cedimenti differenziali e cambi di rigidezza generano concentrazioni non comprese nella verifica anulare uniforme. Geometria delle nicchie e preparazione del fondo sono parte integrante della sicurezza.

Verificare trasporto, posa e ricoprimento provvisorio

Sollevamento, deposito, mezzi di compattazione e traffico di cantiere possono danneggiare il tubo prima del completamento del rinterro. Definire ricoprimenti minimi temporanei, mezzi ammessi e controlli visivi o strumentali.

Procedura operativa

1. Definire prodotto, classe e prestazioni dichiarate. 2. Calcolare carichi per posa, esercizio e costruzione. 3. Modellare letto e distribuzione delle reazioni. 4. Applicare il metodo normativo di collegamento alla prova. 5. Verificare fessurazione, resistenza, giunti e dettagli locali. 6. Prescrivere posa e controlli coerenti con il calcolo.

Errori frequenti

• Confrontare direttamente carico di campo e prova senza modello di posa.
• Usare un fattore di appoggio non realizzabile in cantiere.
• Verificare soltanto la rottura ultima trascurando fessure e tenuta.
• Appoggiare il tubo sui bicchieri o su punti rigidi.
• Omettere carichi transitori e danni da movimentazione.

Indicazioni conclusive

La classe resistente è adeguata soltanto se il collegamento tra prova, calcolo e posa è coerente. Dettagli esecutivi e controlli trasformano le ipotesi del modello in effettiva capacità della condotta installata.
